Марка: SOLH од Richge Technology | SMC KQ2N Еквивалентно директно стебло Местење со еден допир
KQ2N е директен пневматски фитинг во стил на стебло. Едниот крај е машки конец или стебло, другиот крај прифаќа PU/PA воздушни цевки. Тоа е директна замена за фитинзи со еден допир од серијата SMC KQ2N. Широко се користи во пневматски кола и вакуумски цевководи. Монтажа без алатки, едноставно притиснете го вратникот за ослободување за брзо да ја вметнете или отстраните цевката.
Достапни се четири структурни типа:

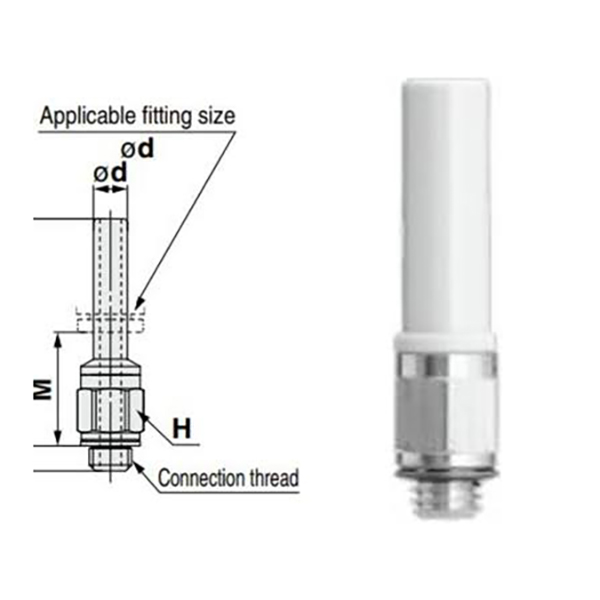

Тип на стебло на машки конец (М конец: M5)

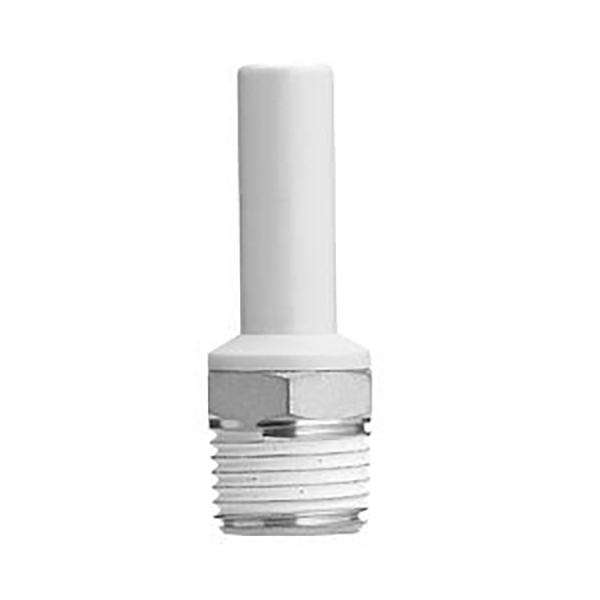

Тип на стебло на машки конец (Imperial taper R конец: 1/8,1/4,3/8)

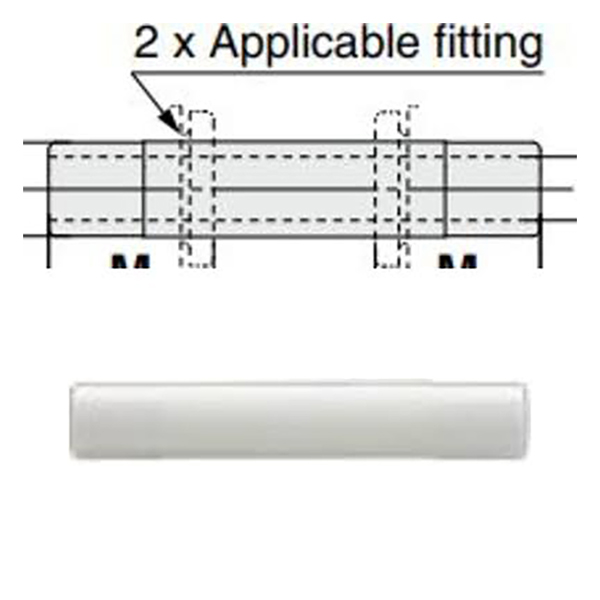

• Право стебло со еднаков дијаметар (-99 наставка): двата краја со исто OD стебло

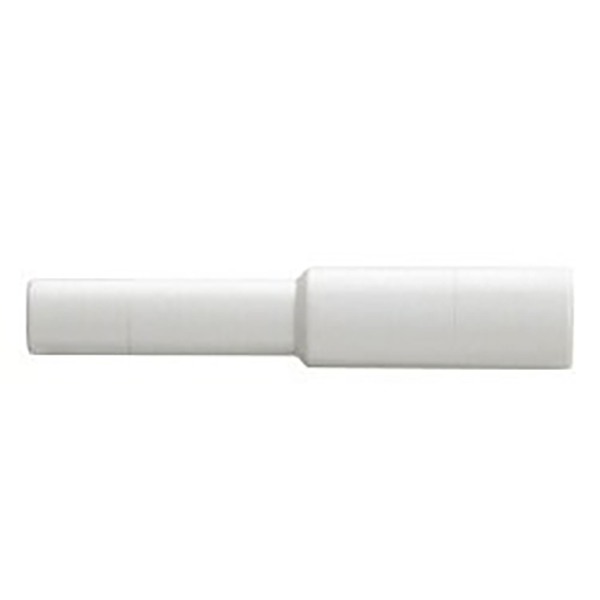

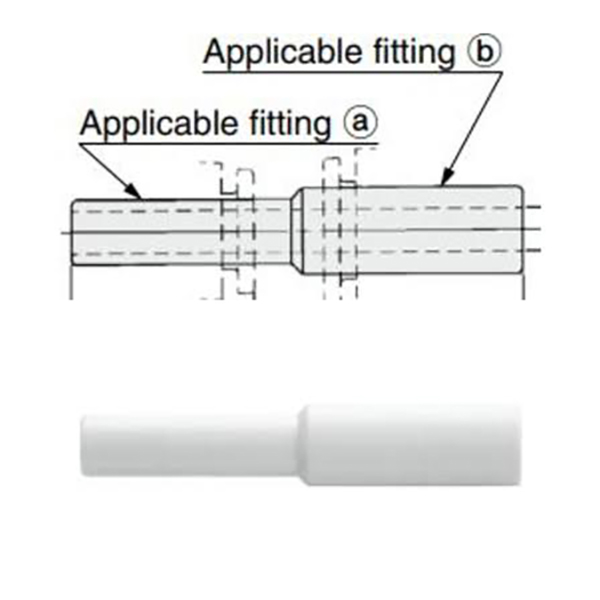

• Намалување на директно поставување на стеблото: две стебла со различни надворешни дијаметри за преод на големина
Пример: KQ2N04-М5
• KQ2N: Сериски код, директно фитинг од типот на стеблото
• 04: Надворешен дијаметар на цевката Φ4mm на страната за притискање
• М5 / 01S / 02S: Спецификација на машки конец
• -99: Право фитинг на стеблото со еднаков дијаметар
• 04-06: Намалување на монтажата на стеблото, ①Φ4 → ②Φ6
|
Код сегмент |
Опис |
|
KQ2N |
Шифра на серијата: Директно притиснување на типот на стебло |
|
04/06/08/10/12/16 |
Надворешен дијаметар на цевка ΦD (mm) |
|
М5 |
Метрички машки конец M5×0,8 |
|
01S/02S/03S |
Империјален R конусен конец: R1/8, R1/4, R3/8 |
|
-99 |
Право фитинг на стеблото со еднаков дијаметар, двата краја исти OD |
|
Двојни цифри на пр.04-06 |
Намалување на монтажата на стеблото: ① влезен OD, ② излез OD |
|
Ставка |
Параметар |
|
Применливи цевки |
PU полиуретанска цевка, PA најлонска цевка |
|
Работен притисок |
0~1,0MPa, компатибилен со вакуумско коло со негативен притисок |
|
Работна температура |
0℃ ~ +60℃ |
|
Материјал за тело |
Пластично тело; Дел со навој од месинг обложен со никел, отпорен на корозија |
|
Перформанси на запечатување |
Одлично запечатување на конец |
|
Начин на поврзување |
Push-in; јака за ослободување за откачување на цевката |
4.1 Метрична M верзија на машка нишка
|
Модел |
Нишка |
Цевка ΦD |
|
KQ2N04-М5 |
М5×0,8 |
Φ4 |
|
KQ2N06-М5 |
М5×0,8 |
Φ6 |
4.2 Империјална R конусна машка нишка верзија
|
Модел |
Тема Р |
Цевка ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Право стебло со еднаков дијаметар (-99 серија)
|
Модел |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |
4.4 Намалување на директно монтажа на стеблото
|
Модел |
① ОД на стеблото |
② ОД на стеблото |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Пластично тело со месинг-обложен конец за отпорност на корозија и сигурно запечатување на конецот
• Компатибилен со PU полиуретанска воздушна цевка и PA најлонска цевка
Номинален работен притисок 0~1,0MPa, погоден за кола со вакуум со негативен притисок
• Работен температурен опсег: 0℃ ~ +60℃
• Едноставно склопување: држете го крајот на цевката мазен и вметнете директно; притиснете ја предната јака за ослободување за да ја извадите цевката за расклопување
Машини за автоматизација, роботски краци, вакуумски адсорпциски системи, пневматски тела, цевководи за компресор за воздух. Директна замена за увезените фитинзи од серијата SMC KQ2N.
