Фитинзи за притискање со повеќе порти од серијата KQ2U / KQ2UD од типот Y

SOLH KQ2U / KQ2UD Серија Y-тип на повеќепортни приклучни фитинзи | Пневматски приклучок за колектор

Марка: SOLH од Richge Technology | SMC KQ2U / KQ2UD Еквивалентно Y Монтирање со еден допир со повеќе излези

1. Преглед на производот

     KQ2U е 1-во 2-надвор притисни сплитер од типот Y; KQ2UD е колектор за притискање со 1-во 4-надвор од типот Y. И двете припаѓаат на серијата SOLH KQ2 пневматски фитинг со еден допир. Конструиран со PBT тело и никелизиран месинг машки конец. Директно приклучување и репродукција за PU воздушни цевки, не е потребна тефлонска лента. Дизајниран за разделување на воздушни кола од 1-на-2 / 1-на-4, целосно заменлив со SMC KQ2U / KQ2UD. Широко усвоен во опремата за автоматизација, вакуумски вшмукувачки чаши и пневматски активатор дистрибуција на воздух.

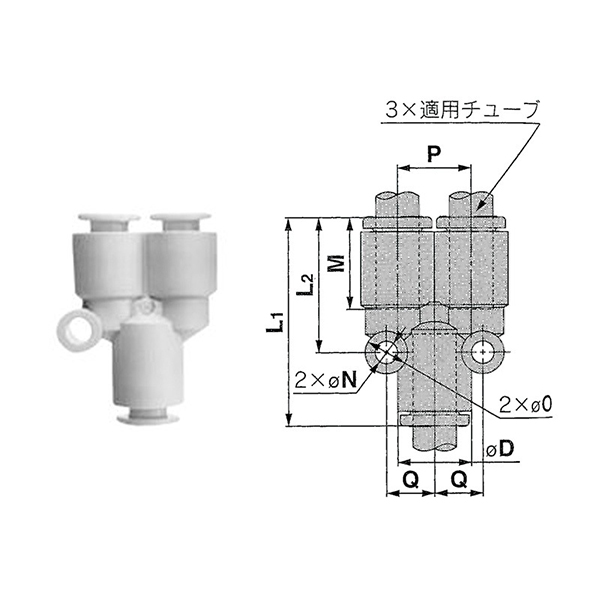

     KQ2U: 1 влез, 2 излези (облик на Y од 1 до 2 поделени)
     KQ2UD: 1 влез, 4 излези (облик Y од 1 до 4 поделени)

2. Правила за именување на модели

2,1 KQ2U (1-во 2-излез Y разделувач)

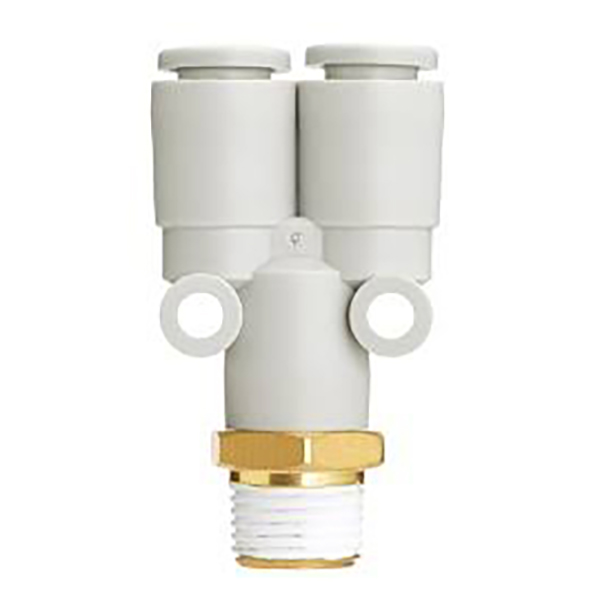

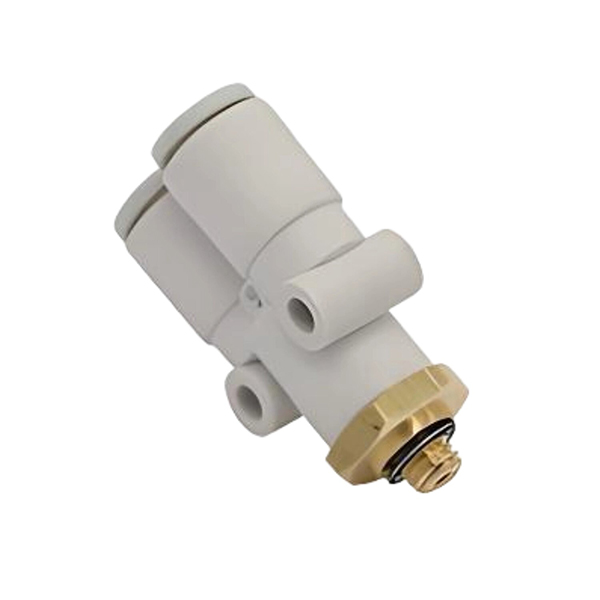

  1.Машка верзија на конец KQ2Uxx-xxS Пример: KQ2U06-02S
     KQ2U: Y-тип 1-во 2-излез фитинг
     06: Цевка OD на излезните порти Φ6mm
     02S: Машки конусен конец R1/4 (S = R заострен машки конец)
     Код на конец: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

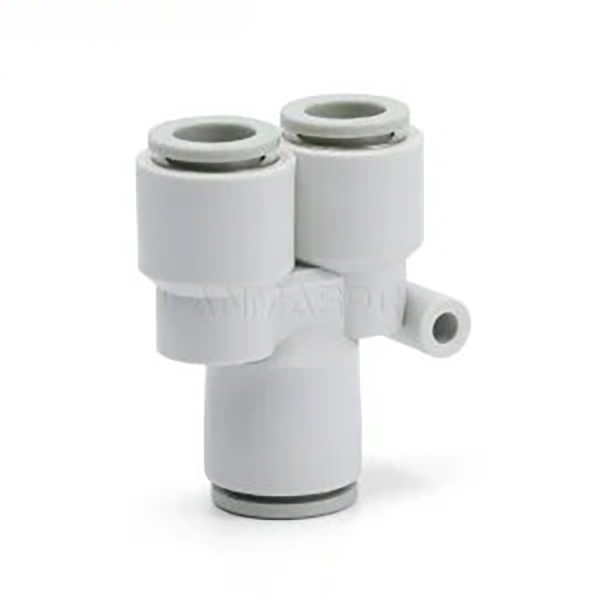

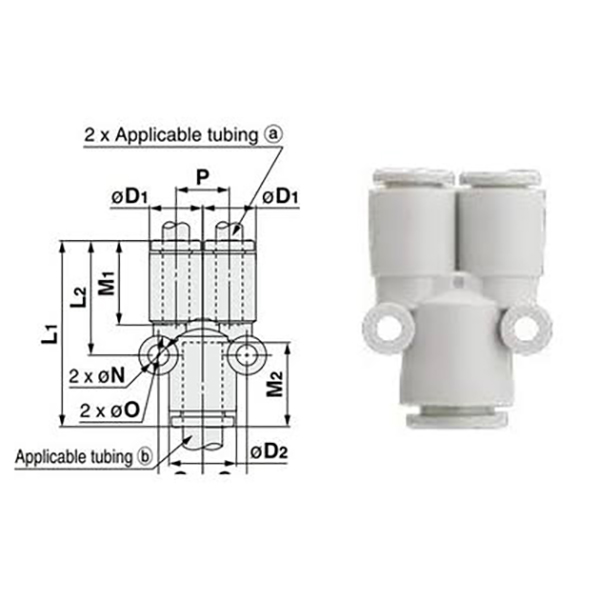

  2. Директна верзија на цевка со еднаков дијаметар KQ2Uxx-00 Пример: KQ2U08-00
     Влезот и двата излеза делат идентична цевка OD, сите Φ8mm

  3. Директно намалувачка верзија KQ2Uxx-yy Пример: KQ2U04-06
     Два излези Φ4; главен влез Φ6, различен пречник за намалување на поделба

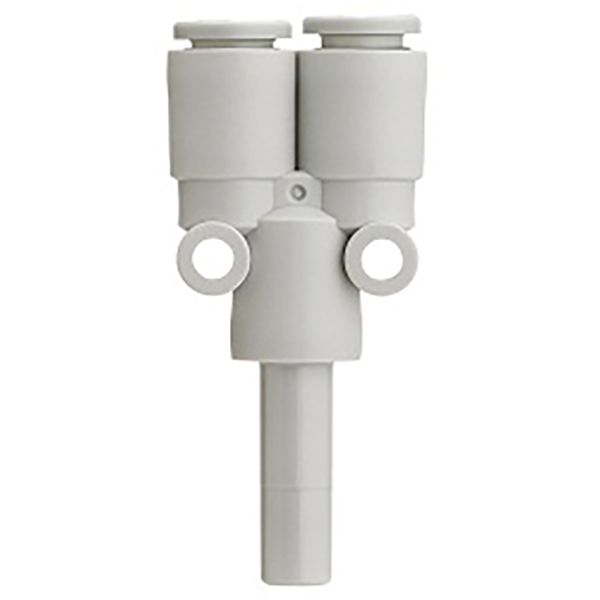

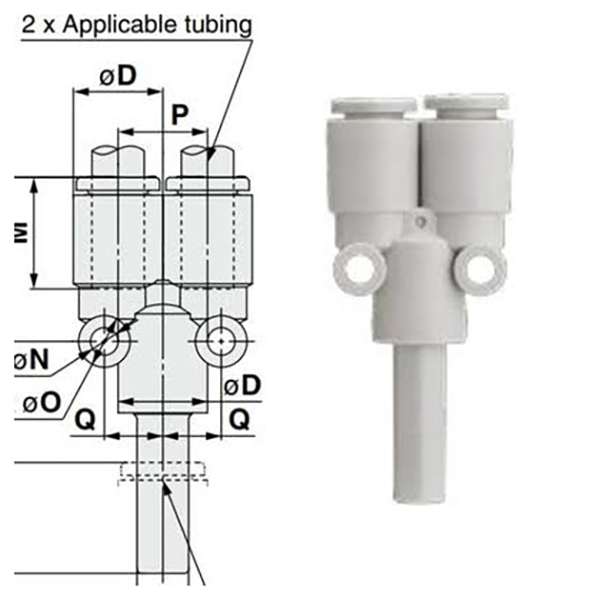

 4. Верзија за бодликави приклучоци KQ2Uxx-99
     Пластично цврсто стебло на долниот дел, се вметнува во женски приклучок за притискање за 1-во 2-надвор

2,2 KQ2UD (1-во 4-излез Y колектор)

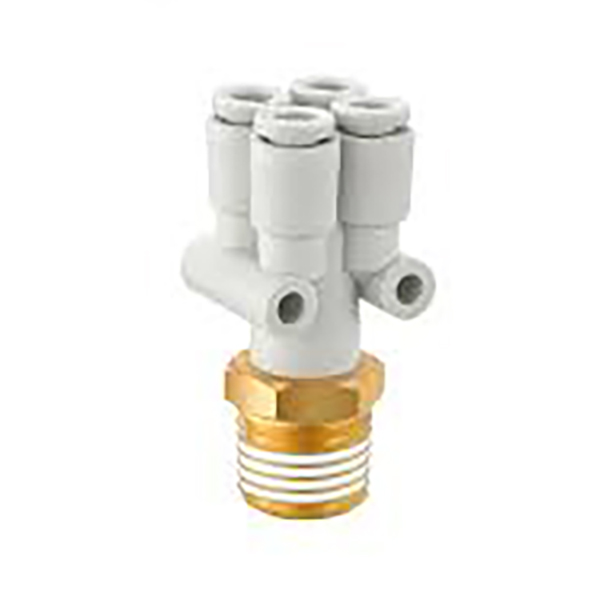

  1. Верзија на машки конец KQ2UDxx-xxS Пример: KQ2UD08-03S
     Влез за машки конец R38, четири излези за цевки Φ8

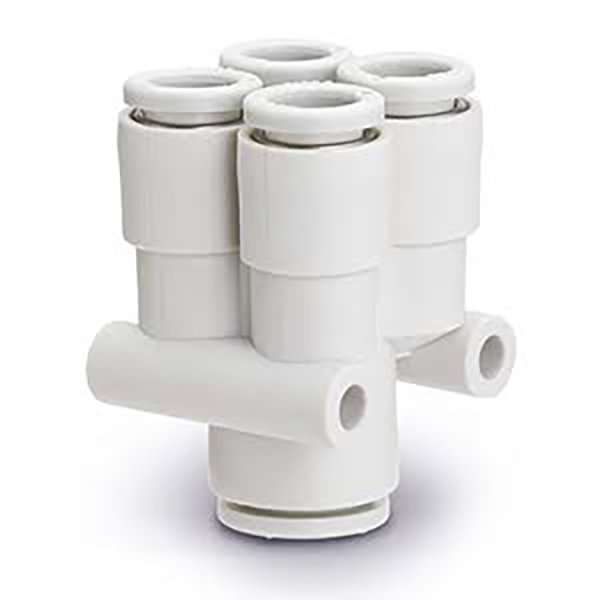

  2. Верзија на цевка за намалување KQ2UDxx-yy Пример: KQ2UD04-06
     Четири излези Φ4, главен влез Φ6, редуцирачка дистрибуција со повеќе порти

3. Збирна табела за спецификации

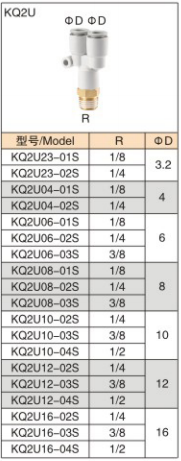

3,1 KQ2U (1-во 2-излез Y разделувач)

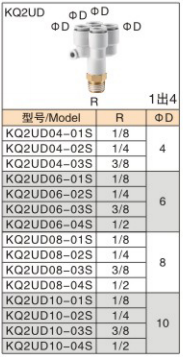

3,2 KQ2UD (1-во 4-излез Y колектор)

4. Општи технички спецификации

5. Карактеристики на производот

     • Брзо склопување со притискање: Вметната цевка за моментално запечатување. Притиснете ја јаката за ослободување од бела боја за да ја отстраните цевката, значително да ја подобрите ефикасноста на склопувањето.

     • Дистрибуција на воздух со повеќе патеки: KQ2U за поделба 1-на-2, KQ2UD за поделба 1-на-4. Централизирана дистрибуција на извори на воздух за да се поедностави насочувањето на воздухот.

     • Достапна опција за намалување: Верзии со еднаков и намален дијаметар за поврзување на различни големини на цевки.

     • Сигурно запечатување на конец: Машки конец од месинг обложен со никел со висока отпорност на корозија и механичка цврстина.

     • Компактна големина: Мал отпечаток за ограничен простор за монтирање, широко користен во манипулатори, жици и модули за вшмукување.

6. Типични апликации

     • Разделување низа со вакуум чаши (повеќе вшмукувачки чаши делат единствен извор на вакуум)

     • Довод на воздух со повеќе цилиндри за тела за автоматизација

     • Пневматски кола за машини за пакување, 3C опрема и машини за вбризгување

     • Разделување на воздушни линии за пневматска инспекција и тестирање

7. Забелешки за инсталација

     • Исечете ги цевките нормално без гребнатини; брусите може да го изгребат заптивниот прстен и да предизвикаат истекување на воздух.

     • Турнете ја цевката целосно до дното и потврдете ја безбедно ослободете ја цевката за заклучување на јаката.

     • Не за вода, масло или силни корозивни течности. Само за компримиран воздух и вакуум сервис.

     • Избегнувајте повеќекратно свиткување на коренот на зглобот за да спречите пукање на пластиката.
