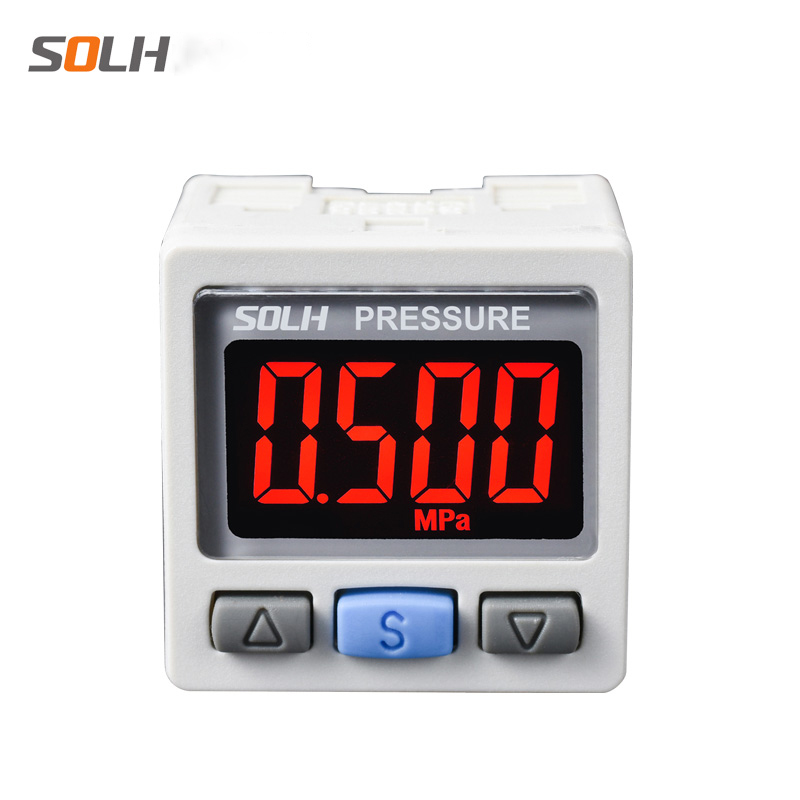

ZSE30A(F) / ISE30A Дигитален притисок прекинувач со висока прецизност со двојна боја

SOLH ZSE30A / ZSE30AF / ISE30A прецизните дигитални прекинувачи за притисок се целосно заменливи со соодветните модели на SMC, со ултра висока прецизност на мерење од ± 0,2% FS со 4-цифрен двоцифрен ЛЦД со црвена/зелена боја. Зеленото позадинско осветлување се активира кога притисокот останува во претходно поставениот безбеден опсег, црвеното светло активира за аларм за прекумерен/подпритисок; логиката на приказот може да се смени по потреба. Три мерни опсези ги покриваат целосните барања за примена: ZSE30A за единечен вакуум 0~-101kPa, ZSE30AF универзален притисок на соединението -100~+100kPa, стандарден позитивен притисок ISE30A -0,1~1,0MPa за главно снабдување со фабрички воздух од 0,4~0,7MPa. Секоја единица доаѓа со 2-канални независни излези на прекинувач со отворен колектор NPN/PNP, со опционален аналоген напон од 1~5V или аналогни тековни сигнали од 4~20mA за континуирано стекнување на податоци за притисок на PLC во затворена јамка. Ексклузивната функција за копирање на параметарот со еден клик ги пренесува поставките од една главна единица на до 10 slave единици, драстично намалувајќи ги грешките при пуштање во работа. Се напојува со широк опсег DC12~24V, опремен со приклучок M5/Rc1/8 и IP40 отпорен на прашина. Широко распореден за следење на притисокот на стегање на цилиндрите, аларм за дефект на адсорпција на вакум чак и надзор на притисокот во реално време низ сите автоматизирани пневматски кола, надминувајќи ги традиционалните механички прекинувачи за притисок во прецизност, видливост на далечина и проширување на сигналот.

Испрати барање

Опис на производот

Дигитален притисок прекинувач со висока прецизност во двобојна серија ZSE30A(F) / ISE30A

Бренд:SOLH од Richge Technology

Позиционирање на производот

Високопрецизни дигитални прекинувачи за притисок од серијата SOLH ZSE30A(F) / ISE30A се користат за следење на притисокот во реално време, аларм за праг и контрола на сигналот во затворена јамка на сите пневматски кола. Компатибилен со вакуум, мешан притисок и стандардни работни услови со позитивен притисок. Главните предности вклучуваат ± 0,2% FS ултра висока прецизност, двојна црвена/зелена LCD дисплеј и функција за копирање на сериски параметри со еден клик, што делува како „око за визуелно следење“ на автоматските пневматски системи.

Класификација на сериите според опсегот на мерење на притисокот

Код на моделот	Мерен опсег	Поле за апликација
ZSE30A	Вакуумски притисок: 0,0 ~ -101,0 kPa	Единечни вакуумски всисни кола
ZSE30AF	Мешан притисок на соединението: -100,0 ~ +100,0 kPa	Универзална за вакуум + микро позитивен притисок со двојни сценарија
ISE30A	ISE30A	Стандардно индустриско пневматско коло (0,4~0,7MPa конвенционално снабдување со воздух)

Основни технички спецификации (одделение со висока прецизност)

1. Единица за приказ: 4-цифрен LCD екран, автоматски прекинувач со двојна боја (зелена / црвена); OUT1 одговара на зелено, OUT2 одговара на црвено

2. Точност на мерење: ±0,2%FS @25℃, резолуција до 1/1000 целосна скала

3. Опции за излез на сигнал

-- Префрлен сигнал: 2-канален NPN / PNP излез на транзистор со отворен колектор (OUT1 и OUT2)

-- Аналоген сигнал (опционално): излез напон од 1~5V или излезна струја од 4~20mA

4. Напојување: 12~24 VDC ±10% широк опсег на напон

5. Капацитет за издржување на прекумерен притисок

6. ZSE30A / ZSE30AF: 500 kPa

7. Модел со позитивен притисок ISE30A: 1,5 MPa

8. Класа на заштита: IP40 отпорен на прашина

9. Работна амбиентална температура: 0 ~ 50℃

10. Ексклузивна функција: копирање на параметар со еден клик, копирање поставки од 1 главна единица до максимум 10 slave единици, ефикасно избегнувајте грешки во поставувањето на параметрите за време на сериското дебагирање на опремата

Целосно правило за именување на моделот

Модел Пример: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: Идентификатор за тип на сериски притисок

-- 01: Спецификација на конец на портата = М5 внатрешен навој (R1/8)

-- N / P: Тип на излезен транзистор со прекинувач

N = NPN отворен колектор; P = PNP отворен колектор

-- M / C / D: Дефиниција на излезна комбинација

M = само 2 излезни канали за независни прекинувачи

C = 1 прекинувач канал + 1~5V аналоген напон излез

D = 1 прекинувач канал + 4~20mA аналогна струја излез

Логика на LCD дисплеј со двојна боја

-- Зелено позадинско осветлување: вистински притисок во рамките на претходно поставениот нормален работен опсег на корисникот

-- Црвено позадинско осветлување: Притисокот го надминува горниот/долниот праг на аларм (предупредување за прекумерен/подпритисок)

-- 4 прилагодливи режими на прикажување: Поддржете стандардна логика (нормално зелена, ненормална црвена) или обратна логика за префрлување на бои по потреба

Типични сценарија за индустриска примена

1. Коло за стегање на пневматски цилиндар и работно парче

Поставете го прагот на притисокот за стегање 0,5~0,7MPa; активирајте црвен алармен сигнал штом притисокот падне под долната граница за да спречи олабавување на работното парче за време на обработката.

2. Станица за ракување со вшмукување со вакуум (ZSE30A модел наменет за вакуум)

Поставете сигурен праг на адсорпција ≤ -80 kPa; веднаш испушти алармен сигнал ако степенот на вакуум се влоши за да избегне паѓање на работното парче за време на преносот.

Споредба на перформанси наспроти обични механички прекинувачи за притисок

Предност ставка	Предност ставка	Конвенционален механички прекинувач за притисок
Прецизност на мерење	±0,2%FS (10x поголема точност)	±2%FS голема грешка
Индикација за статус	Двоен црвен/зелен екран во боја, проценете го работниот статус од далечина без да ги читате точните вредности	Единечен монохроматски дисплеј, тешко да се разликува статусот од далечината
Сериско дебагирање	Параметрите за копирање со еден клик до 10 единици, значително го скратуваат времето на пуштање во работа	Повторено рачно прилагодување еден по еден, висок ризик од грешка
Проширување на сигналот	Изборен аналоген напонски/струен сигнал за PLC контрола на континуиран притисок во затворена јамка	Само еден сигнал за вклучување/исклучување, без континуиран аналоген повратен одговор

Водич за избор чекор-по-чекор

-- Само вакуум или мешан вакуум + микро позитивен притисок → Изберете универзален модел за притисок на соединението ZSE30AF

-- Стандардно општо пневматско коло (0,4~0,7MPa довод на воздух) → Најпопуларен модел ISE30A-01-N-M

-- Потребно е собирање податоци за континуиран притисок во реално време со PLC → Изберете C (1~5V напон) или D (4~20mA струја) аналогна излезна варијанта

Резиме на една реченица

SOLH ZSE30A вакуум, соединение ZSE30AF и ISE30A дигитални прекинувачи со позитивен притисок имаат ±0,2% FS висока прецизност со двобојна ЛЦД, 2-канален NPN/PNP прекинувач + опционален 1~5V/4~20mA аналоген излез со сериски параметар со еден клик и автоматизирана копирање на аларм и притискање на аларм. пневматска опрема.
