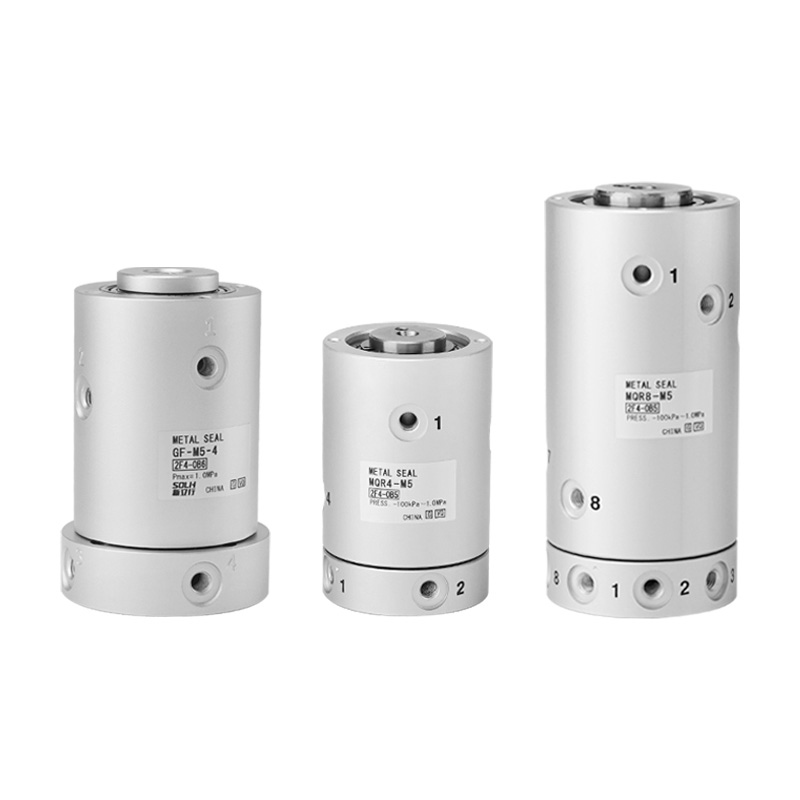

Ротационен спој за заптивки со низок вртежен момент (SOLH) од серијата MQR

Марка: SOLH од Richge Technology

Позиционирање на производот

     Серијата MQR е повеќеканален ротационен спој кој прифаќа метално бесконтактно запечатување на јазот со ултра низок вртежен момент. Специјално развиен за непрекинато ротирачки делови, вклучително и роботски спојници, ротациони маси и ротациони вратила за испорачување на компримиран воздух и вакуум. Целосно го избегнува извртувањето на цевководот, има ултра мазна ротација и ултра долг работен век за автоматизирани ротирачки пневматски системи.

Основни предности на производот

     -- Ултра низок вртежен момент: само 0,003-0,50 N·m, носи мало дополнително оптоварување на возењето серво/мотор

     -- Бесконтактно запечатување на метална празнина: Без гумени заптивки, без лепење или заглавување; непречено стартување дури и по долгорочно статичко складирање

     -- Независни повеќеканални воздушни кола: Изборни 1/2/4/8/12/16 премини со нула вкрстено истекување помеѓу секое коло

     -- Ултра продолжен работен век: до 1 милијарда циклуси на ротација, дизајн целосно без одржување

     -- Двонасочна ротација и капацитет со голема брзина: максимална брзина на вртење до 3000 вртежи во минута, погодна за опрема за ротирачко индексирање со голема брзина

     -- Компатибилен со двоен вакуум и позитивен притисок: Опсег на работен притисок -100kPa ~ 1,0MPa, работи и за вакуумско вшмукување и за стандардни јамки за довод на воздух

Универзални стандардни технички спецификации

     -- Применлива течност: компримиран воздух, инертен гас

     -- Опсег на работен притисок: -100kPa ~ 1,0MPa

     -- Амбиентална и средна температура: -10 ~ 80℃

     -- Тип на заптивање: Структура на заптивка на метална празнина без контакт

     -- Структура на поддршка: Водечка поддршка со двојно лежиште

     -- Нишка на порта: M5×0,8 (внатрешна / надворешна нишка опционална)

     -- Барање за подмачкување: Без подмачкување, не е потребно редовно полнење масло

Брза референтна табела за параметар на моделот

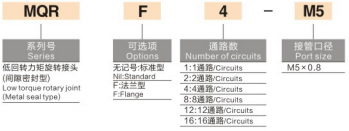

Примери за правила за именување на модели

     -- MQR4-M5: 4 независни премини, стандардна порта за навој M5

     -- MQR8-M5: 8 независни премини, стандардна порта за навој M5

     -- MQR16-M5: 16 независни премини, стандардна порта за навој M5

Типични сценарија за примена

     -- Пневматско снабдување со воздух за индустриски роботски зглобови на рацете и ротациони вратила

     -- Ротациони индексни маси, ротациони цилиндри и опрема за автоматизација на грамофон

     -- Континуирано ротирачки јамки за довод на воздух на автоматизирани станици за обработка

     -- Ротациони вакуумски механизми за адсорпција за вшмукување чаши и двигатели за стегање

     -- Ротациони пневматски кола за пакување, печатење и електронски производни машини

Клучни упатства за инсталација

     -- Поправете го стационарното куќиште, возете ја ротирачката страна преку поврзувачката плоча

     -- Се препорачува флексибилен склоп за спојување за да се елиминира оптоварувањето со радијално поместување

     -- Ротациониот спој не може да издржи голема радијална или аксијална сила; се користи само за среден пренос

     -- Распоредот на пристаништето наредени во спирала го поедноставува насочувањето на цевките и го спречува намотување на цевководот за време на ротација

Резиме на една реченица

     Вртежниот спој со повеќеканални метални јазови SOLH MQR се карактеризира со ултра низок вртежен момент, животен век без одржување од 1 милијарда циклуси, компатибилност со двоен вакуум-позитивен притисок и опционални 1~16 независни воздушни премини, идеална компонента за снабдување со воздух против цевководот за роботски зглобови и сета автоматска опрема со голема брзина.
