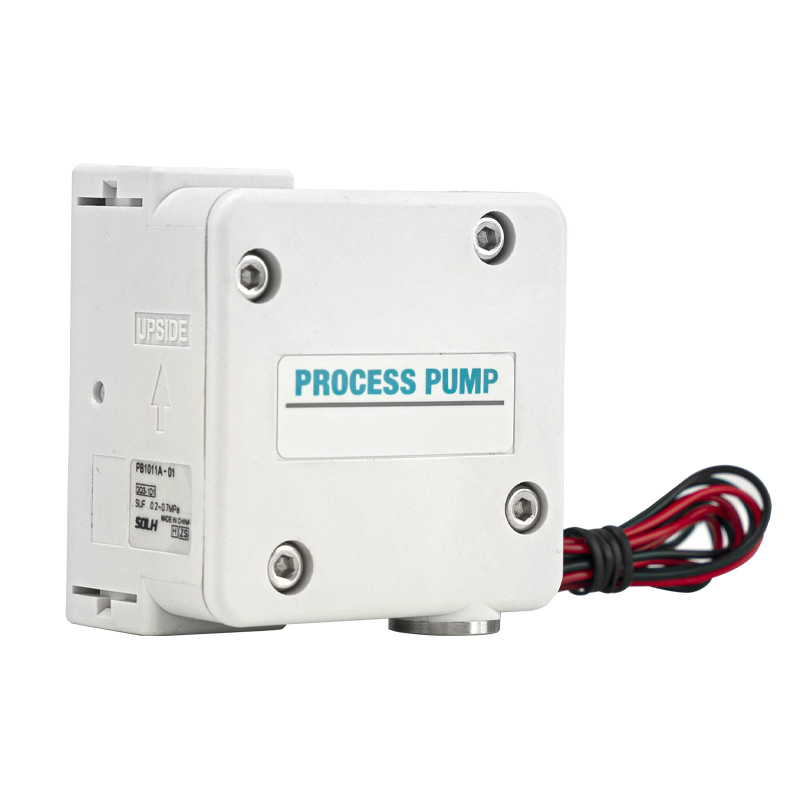

Мембранска пумпа од серијата RPB1011 (Вграден тип на електромагнетниот вентил PB1000A)

Бренд:SOLH од Richge Technology

Позиционирање на производот

     SOLH PB1011A припаѓа на PB1000A минијатурни серии на пневматски пумпи со едно дејство со дијафрагма со вграден електромагнетниот вентил. Се одликува со компактен преглед, целосна отпорност на корозија и нула истекување на заптивките на вратилото. Дизајнирана за испорака на хемиски растворувачи со микро до среден проток, чиста вода, медицинска течност и реагенс, таа е компактна прецизна дозирана пумпа која широко се користи во фината хемиска, полупроводничка и биотехнолошка индустрија.

Класификација на модели и режим на возење

     --  PB1011A: Вграден интегриран електромагнетниот вентил со 3 порти (DC24V), директна контрола на електричниот сигнал, жици за приклучување и играње

     --  PB1013A: Тип на пилот за надворешен воздух, управуван од независен надворешен електромагнетниот вентил

     --  Наставка за големина на порта: 01 = Rc1/8 стандардна порта за течност

     --  Заеднички комплетни модели: PB1011A-01; PB1011A-01-B (со носач за монтирање); PB1011A-01-N (порт за нишки NPT)

Основни технички спецификации (PB1011A)

     -- Погонска единица: Вграден електромагнетниот вентил 3/2, DC24V, потрошувачка на енергија 0,35W

     --  Опсег на проток: 8~2000 mL/min (0,12~120 L/h)

     --  Работен притисок на празнење: 0-0,6 MPa

     --  Лифт за суво вшмукување: Макс 2,5 m

     -- Температура на работна течност: 0-50℃ (без шлаг во комората на пумпата)

     -- Максимален дозволен течен вискозитет: 100 mPa·s

     -- Опсег на доводен воздушен притисок: 0,2-0,7 MPa

     -- Потрошувачка на воздух: ≤40 L/min (ANR)

     -- Целокупна димензија и тежина: 60×60×41 mm, прибл. 170 гр

     -- Работен шум: ≤64 dB(A); бучавата дополнително се намалува со соодветниот придушувач

     -- Работен век на дијафрагмата: до 30 милиони префрлувачки циклуси

Конфигурација на материјал за влажен дел

      -- Тело на пумпата: Полипропилен PP / SUS316 не'рѓосувачки челик опционално

     -- Јадро на дијафрагмата и проверете го вентилот: композитен тефлонски + PP

     -- Материјал за запечатување: FKM флуоро гума, извонредна отпорност на киселина, алкали и органски растворувач

     -- Предност на материјалот: Дизајнот на заптивката без вратило го елиминира средното истекување; целосна отпорност на корозија за хемиски раствор, чиста вода, медицински реагенс и блага киселина/алкална течност.

Принцип на работа (PB1011A Тип на електрична контрола)

     -- Вклучено со електромагнет: компримиран воздух влегува во погонската комора, ја турка дијафрагмата да се префрли налево; течноста во комората на пумпата се испушта преку горниот еднонасочен вентил.

     -- Соленоидот е исклучен ИСКЛУЧЕН: Погонската комора го испушта воздухот; дијафрагмата се ресетира надесно под вградената сила на пружината; нова течност се вшмукува во шуплината на пумпата преку повратниот вентил на долниот влез.

     -- Циклусот за вклучување/исклучување на електромагнет со висока фреквенција (1-10 Hz) реализира континуирано вшмукување и празнење течност; излезниот проток може прецизно да се прилагоди со менување на фреквенцијата на префрлување.

Барања за инсталација и цевки

  1. Правило за задолжителна инсталација

     -- Приклучокот за излез на течност (OUT) мора да биде свртен нагоре за да се избегне блокирањето на воздухот во комората на пумпата да предизвика прекин на протокот.

 2. Дефиниција на порта и спецификација на нишка

     -- Главни порти за влез/излез на течност: стандардни Rc1/8", NPT1/8 опционални

     -- Довод на воздух SUP приклучок: M5×0,8 конец

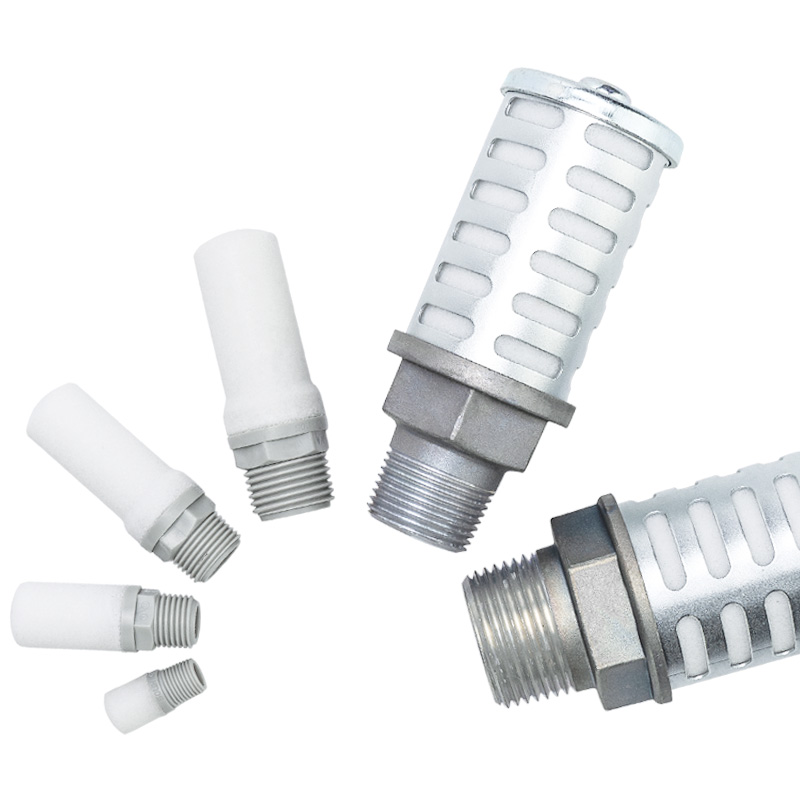

     -- Издувниот приклучок EXH: нишка M5×0,8, компатибилен со минијатурен придушувач AN05-M5

  3. Дупки за монтирање

     -- 2 × M4 отвори за завртки со длабочина од 6 mm; или φ4,5 низ дупки; посветен додаток на ножниот држач KT-PB1A-5 достапен за инсталација на фиксна опрема.

Типични сценарија за индустриска примена

     -- Производство на полупроводници и PV: пренос на хемиски растворувачи, јамка за циркулација на течност за чистење

     -- Медицинска и биохемиска опрема: Микро испорака на реагенс, пуфер раствор и биолошка течност

     -- Машини за печатење и пакување: систем за автоматско напојување мастило, лепак за лепило

     -- Заштита на животната средина и третман на вода: Дозирање на хемиски агенси, собирање примероци од отпадна вода

     -- Општа индустрија за автоматизација: течност за сечење, средство за чистење и транспорт на лесно масло

Насоки за избор на модел

     -- Усогласување на проток: Изберете PB1011A за проток ≤2000 mL/min; PB1013A воздушен пилот модел за специјални сценарија за контрола на поврзување (максимален проток 1000 mL/min)

     -- Избор на влажен материјал: ПП тело на пумпа за општа слаба хемиска течност; SUS316 + Тефлонски комбо за силен корозивен растворувач

     -- Контролен режим: Електрична директна контрола изберете PB1011A; опрема за надворешно поврзување со поврзување изберете тип на воздушен пилот PB1013A

     -- Помошни додатоци: Инсталирајте придушувач на издувната порта за да го намалите шумот при работа; држач за нога за долготрајна фиксна инсталација

Предност на размена на SOLH

     Серијата SOLH-PB1011 целосно се совпаѓа со оригиналната серија на SMC PB1011 во целокупната димензија, распоредот на конецот на пристаништето и сите параметри за изведба, директна замена без модификација на гасоводот, со супериорни перформанси на трошоците.

Резиме на една реченица

     SOLH PB1011A минијатурната вградена електромагнетска пневматска мембранска пумпа усвојува тефлонски/FKM отпорни на корозија навлажнети делови без заптивки на вратило, поддржува дозирање со микропроток од 8~2000 мл/мин, достапно во електричен интегриран електромагнет и надворешен компактен електромагнет. медицински, печатарски и еколошки системи за испорака на реагенси.
