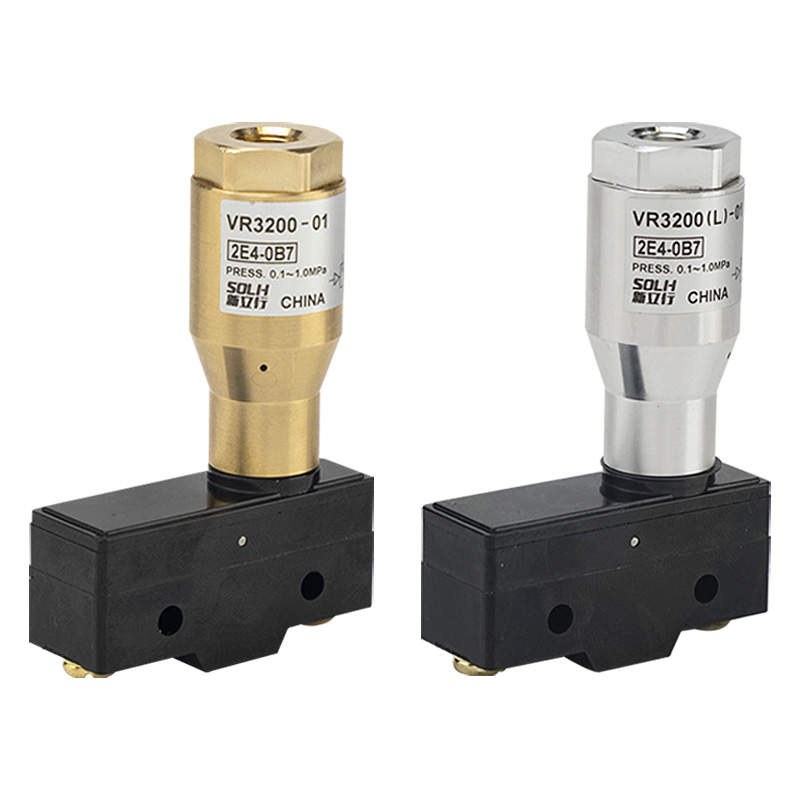

Пневматско-електрично реле од серијата VR3200 / VR3201

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата SOLH VR3200/3201 се класични пневматско-електрични релеи, познати и како прекинувачи за сигнал за воздушен притисок. Тие ги претвораат сигналите за пневматски притисок во суви контакти за електрично префрлување, широко користени за следење на притисокот, алармирање на дефекти, безбедносно блокирање и влез на дигитален сигнал во PLC во автоматизирани производни линии, служејќи како стандарден интерфејс за конверзија на сигналот помеѓу пневматските цевководи и електричните контролни системи.

Класификација на модели и основни разлики

     -- VR3200-01: Тип на отворена рамка, тежина 130 g, изложен приклучен блок, за суви околини во затворен кабинет без прашина

     -- VR3201-01: IP44 запечатено куќиште кое не капе, тежина 260 g, целосно затворена конструкција, погодно за влажни, правливи работилници и производствена опрема

     -- VR3202-01: IP44 отпорен на капка со посветен терминал за заземјување, CE сертифициран, идеален за тешки електромагнетни пречки и извозни машини

     -- Код на пристаништето: 01 = стандарден Rc1/8 внатрешен навој; Нишка NPT1/8 опционална

Универзални технички спецификации

  1. Прилагодлив опсег на работен притисок: 0,1 ~ 1,0 MPa (фабрички претходно поставен притисок на активирањето ≈ 0,15 MPa)

  2. Температура на околината: -5℃ ~ +60℃ (без глазура)

  3. Формулар за контакт: 1AB (1 нормално отворен + 1 нормално затворен + обичен COM)

  4. Оценки за контакт на микро прекинувачи (отпорно / индуктивно оптоварување):

     -- AC125V: 15А отпорен, 3А индуктивен

     -- AC250V: 15А отпорен, 2,5А индуктивен

     -- DC30V: 6А отпорни, 1,5А индуктивни

  5. Распоред на интерфејс: Влез на воздух Rc1/8; електрични приклучоци за завртки (VR3201 опремен со кабелска жлезда Pg13.5 за запечатени жици)

  6. Состав на материјал: тело на вентил од месинг, клип POM, повратна пружина од нерѓосувачки челик, прстен за заптивање NBR

Принцип на работа

  1. Компримираниот воздух влегува во портата IN и го турка клипот да ја компресира пружината, механички активирајќи го вградениот микропрекинувач штом притисокот ќе го надмине претходно поставениот праг.

  2. Логика за префрлување на контакти:

     -- Притисок ≥ поставена вредност: NO затворено, NC отворено

     -- Притисок ＜ поставена вредност: НЕ отворено, NC затворено

  3. Целосно механичка структура, не е потребно надворешно напојување. Суштински безбеден и стабилен за опасни зони подложни на експлозии и неелектрично.

Насоки за брз избор

     -- VR3200-01: Ниска цена, сува инсталација на внатрешен кабинет

     -- VR3201-01: Влажни/правливи машински алати, монтажни линии, полу-надворешна опрема

     -- VR3202-01: CE сертификат + заштита за заземјување, тешки ЕМС пречки, комплетни машини за извоз

     -- Прилагодување на притисокот: Фабрички стандарден притисок на активирањето 0,15 MPa, фино нагодување преку горната завртка за прилагодување

Типични сценарија за примена

     -- Откривање на удар на цилиндерот и притисок на стегање: потврда за стегање на работното парче, аларм за преоптоварување

     -- Повратни информации за негативен притисок на вакуум чак: адсорпција и детекција на загуба од паѓање на работното парче

     -- Предупредување за низок притисок на главниот извор на воздух: дефект на компресорот за воздух и следење на истекување на цевководот

     -- Отворете/затворете повратни информации за состојбата на пневматските топчести вентили и вентилите со пеперутка

     -- Конверзија на пневматски сигнал за работилници отпорни на експлозија без електронски сензори

Предност на размена на SOLH

     Серијата SOLH VR3200/3201 е целосно компатибилна со моделите еквивалентни на SMC во севкупна димензија, навој на портот, параметри за контакт и прилагодлив опсег на притисок. Конкурентните цени и краткото време на испорака им помагаат на клиентите да ги намалат трошоците за масовно производство.

Дефиниција на жици на терминалот

     -- COM: Заеднички јавен терминал

     -- НЕ: Нормално отворено, се спроведува кога воздушниот притисок ќе достигне претходно поставена вредност

     -- NC: Нормално затворено, се спроведува кога воздушниот притисок е под претходно поставениот праг

Резиме на една реченица

     SOLH VR3200/3201 механичко пневматско-електрично реле без струја ги конвертира сигналите на воздушниот притисок во 1NO+1NC сигнали за сув контакт со прилагодлив притисок на активирањето од 0,1~1,0 MPa, достапен во отворена рамка, IP44 отпорна на капка и CE заземјена верзија за блокирање на PLC, автоматизација на алармот за контрола на воздухот и контрола на вакуум.
