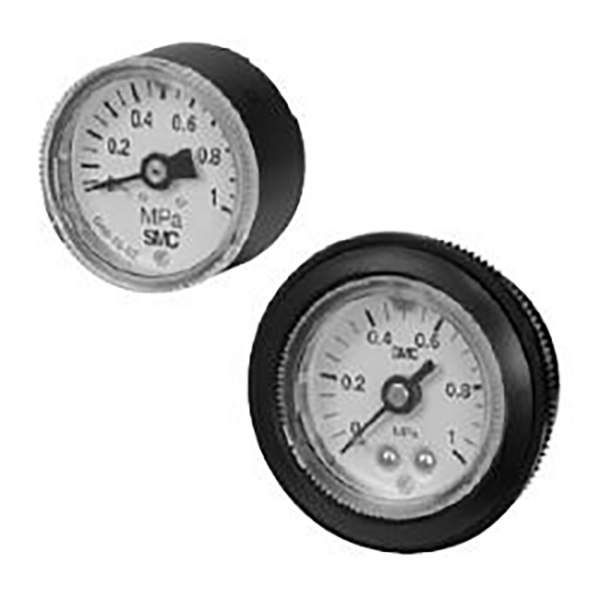

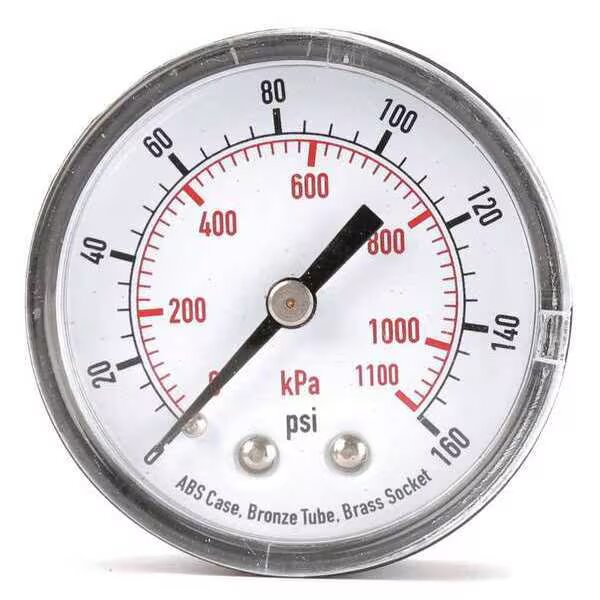

Генерален пневматски манометар од серијата G

Марка: SOLH од Richge Technology

Позиционирање на производот

     Серијата SOLH G е стандарден манометар наменет за пневматски системи за мерење на притисокот на компримиран воздух, поделен на стандарден основен тип и тип на гранични индикатори со предупредувачки прстен за боја. Надворешниот дијаметар на бирачот се движи φ15 ~ φ63, распонот на притисок покрива 0,2~1,5 MPa со стандардна точност ±3% F.S. Достапни се две структури за монтирање: модел на заден навој G за монтирање на панели и страничен навој GA модел за директна инсталација на цевковод.

Спецификација за големина и димензија на серијата (надворешен дијаметар × нишка за поврзување)

     -- G15: φ15, M5 внатрешен навој / R1/8; ултра-минијатурен, усогласен со микро пневматски вентили

     -- G27: φ26, R1/16 / R1/8; компактно тенко тело за ограничен тесен простор за инсталација

     -- G36 / GA36: φ37,5, R1/8; мејнстрим стандарден модел за општа намена

     -- G46 / GA46: φ42,5, R1/8 / R1/4; најшироко користен, изборен прстен за гранични индикатори

     -- G53-L: φ51, R1/8 / R1/4; средно голем бројчаник со црвено-зелен предупредувачки прстен за ограничување

     -- G63-L: φ63,4, R1/8 / R1/4; супер голем бројчаник, јасно читање од далечина

Правило за именување модел и примери

 1. Формат на именување

     -- G / GA + Шифра за големина + Изборен наставка L + Код на опсег на притисок + Код на конец

     -- Наставка L = Опремен со црвено-зелен гранични прстен

  2. Примери за модели

     -- G46-10-02:

         G46 = φ42,5 модел на заден навој | 10 = опсег од 1,0 MPa | 02 = R1/4 конец

     -- GA36-10-01:

        GA36 = φ37,5 модел на страничен навој | 10 = опсег од 1,0 MPa | 01 = R1/8 конец

     -- G36-L-10-01

        Со црвено-зелен гранично предупредувачки прстен L, φ37,5 заден навој, 1,0MPa, R1/8

  3. Дефиниција на код

     -- Код на опсег на притисок:

         2 = 0~0,2 MPa

         4 = 0~0,4MPa

        10 = 0~1,0 MPa

        15 = 0~1,5 MPa

    -- Код на нишка

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 метрички внатрешен навој3.

Универзални основни технички параметри

  1. Мерлив медиум: компримиран воздух; Верзии на навлажнети делови без масло и без бакар, опционални за чист процес

  2. Стандарден опсег на притисок: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Оценка на точност: Стандардна ±3% F.S.; мини G15 & G27 ±5% F.S.

  4. Конфигурација на материјалот:

     -- Куќиште: легура на цинк / алуминиум обложен со никел

     -- Капак на прозорец: поликарбонат отпорен на удари

     -- Фитинг за поврзување: месинг; Достапна е алтернатива без бакар

  5. Работна температура: -5 ~ +60 ℃ (средна без глазура)

  6. Класификација на монтирање

     -- G тип: Заден навој, дизајниран за инсталација на вграден панел

     -- GA тип: Страничен навој, директно монтажа на цевковод

L Модел со прстен на граничниот индикатор

     -- Црвен прстен: Горна граница / праг на аларм за висок притисок

     -- Зелен прстен: Нормален интервал на безбеден работен притисок

     -- Бел покажувач: Вредност на динамичен воздушен притисок во реално време

     -- Основна предност: интуитивно визуелно оценување на состојбата без внимателно читање на скалата, идеално за склопувачки линии и централизирани кабинети за следење со повеќе точки

Водич за избор чекор-по-чекор

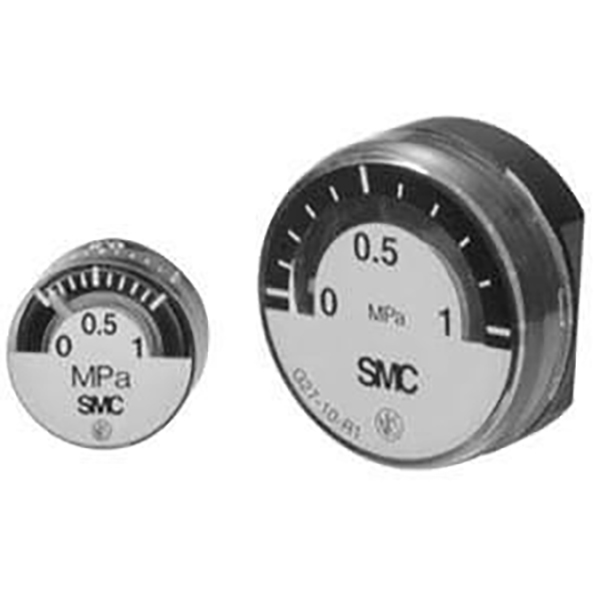

  1. Минијатурен и тесен ограничен простор: изберете G15 / G27 (φ15 / φ26)

  2. Обични стандардни пневматски кола: G36 / G46 (φ37,5 / φ42,5)

  3. Потребно е предупредување за визуелен притисок: G36-L / G46-L со прстен за ограничување на бојата

  4. Барање за далечинско читање на долги растојанија: големо бирање G53-L / G63-L (φ51 / φ63)

  5. Разлика на режимот на инсталација

     -- Директно монтирање на цевковод → GA серија на странични навои

     -- Вградена монтажа на контролната табла на опремата → G серија на задни навои

Брза референца за популарен стандарден модел

     -- G27-10-R1: бирање φ26, опсег од 1,0 MPa, нишка R1/16

     -- G36-10-01: φ37,5 заден навој, 1,0MPa, R1/8

     -- G46-10-02: φ42,5 заден навој, 1,0MPa, R1/4

     -- G46-L-10-02: φ42,5 заден навој, црвено-зелен граничен прстен, 1,0MPa, R1/4

Резиме на една реченица

     Пневматски манометар од серијата SOLH G покрива целосен бројчаник φ15~φ63 со заден/страничен навој со два стила на монтирање, опционален предупредувачки прстен за ограничување на бојата од типот L, целосен опсег на притисок од 0,2~1,5 MPa и чисти верзии без бакар, стандарден додаток за следење на притисокот на воздухот за сите пневматски кола за индустриска автоматизација.
