Марка: SOLH од Richge Technology

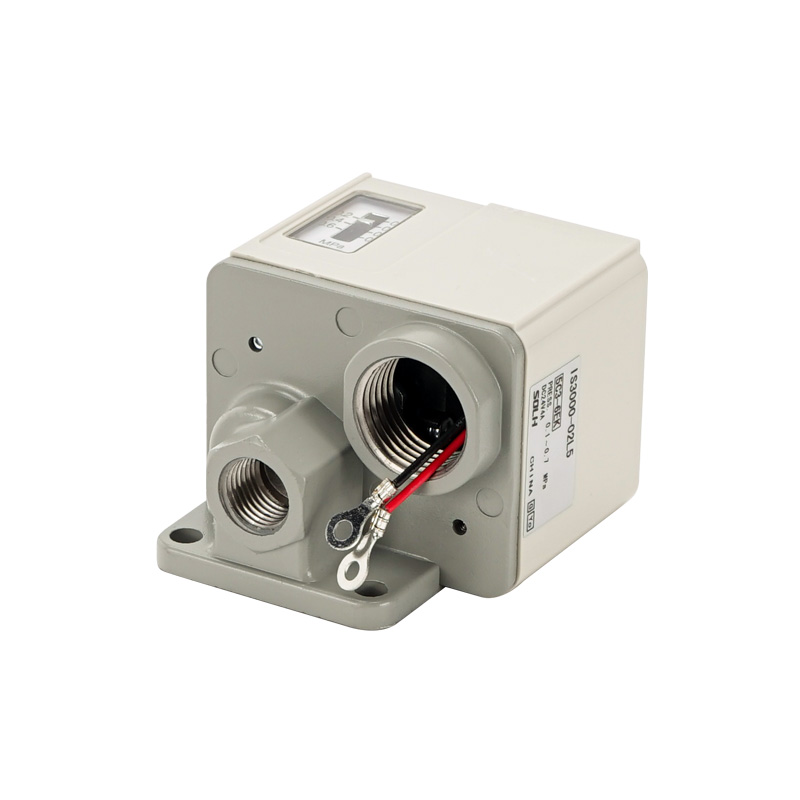

Серијата SOLH IS3000 е класичен механички микропритисочен прекинувач со клип. Го турка внатрешниот микро-контакт прекинувач преку воздушниот притисок што делува на клипот на пружината, обезбедувајќи робустен директен електричен излез. Главно се користи за заштита на воздушното коло над/под притисок и автоматска контрола на активирањето, иста оценка и компатибилна замена како серијата прекинувачи со трска IS10. Совршен за тешки вибрации каде што електронските дигитални прекинувачи се нестабилни.
1. Работен принцип
-- Компресираниот воздух го турка клипот со пружина; штом воздушниот притисок ќе го достигне претходно поставениот праг, клипот механички го активира вградениот микро прекинувач за да го отвори или затвори контактното коло. Кога притисокот паѓа под вредноста на хистерезис, пружината го ресетира клипот и ја враќа првобитната состојба на прекинувачот.
2. Основни структурни компоненти
-- Копче за прилагодување на горниот притисок: Директно ротирачко поставување на притисокот на активирањето без напојување
-- Вграден 1ab микро прекинувач: Универзално оптоварување со AC/DC, директно поврзување на влезните терминали на PLC или погон на мали електромагнетни вентили
-- Прозорец за прегледување на дипломиран притисок: Видлива MPa скала за претходно поставен притисок во реално време
-- Алуминиумско куќиште од леано: IP40 заштита од прашина, погодно за општи опкружувања на фабрички работилници
|
Ставка на параметар |
Стандардна спецификација |
| Применлив медиум |
Сув воздух, азот и друг некорозивен инертен гас |
| Максимален работен притисок |
1,0 MPa |
| Прилагодлив опсег на притисок |
0,1 ~ 0,7 MPa (целосна покриеност на стандардни пневматски системи) |
| Хистерезис (мртов бенд) |
≤ 0,05 MPa |
| Повторливост Точност |
±0,05 MPa |
| Конфигурација на контакт |
1ab еднополен двојно фрлање (НЕ / NC преклопни жици) |
| Оценка за оптоварување на контакти |
Стандарден тип: AC/DC 100V 1AM Тип на микро оптоварување (IS3010): DC 5V 1mA (оптимизиран за PLC и минијатурни релеи) |
| Големина на конец на порта |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| Работна температура |
-5 ~ 60℃ (без формирање мраз во воздушните цевки) |
| Класа за заштита |
IP40 отпорен на прашина |
| Работен век |
До 10 милиони механички префрлувачки циклуси |

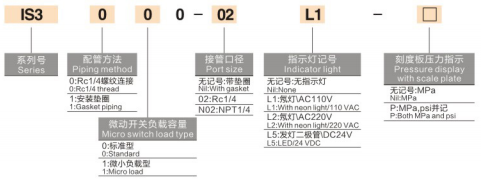

1. Модел Пример: IS3000-02-P
-- IS3000: Основна стандардна серија на телото со навој
-- 02: Шифра на конец на порта = Rc1/4; суфикс N02 = NPT1/4 американски конец
-- P: Вградено неонско индикаторско светло (празно = стандарден модел без светло)
2. Дериватни специјални модели
-- IS3100: варијанта за монтирање на површината на дихтунзите, усогласена со модуларни воздушни сервисни единици (серија AFC/AC) за интегрирана инсталација на колектор
-- IS3010: посветен модел со микро ниско оптоварување, оптимизиран за мал влезен DC сигнал на PLC контролери
1. Тешки механички дизајн отпорен на удари и вибрации
-- Цврста конструкција на клипот + микро контакт, стабилни перформанси при континуирани вибрации од вибратори, чекани за тропање и опрема за печат, без пренос на сигнал или лажно активирање.
2. Едноставна калибрација на лице место без струја
-- Горно вртливо копче за прилагодување + видлив градуиран прозорец; прагот на притисок може да се постави офлајн без да се напојува контролниот кабинет.
3. Компатибилност со широк AC/DC оптоварување
-- Високиот капацитет на контактно оптоварување од 1А овозможува директно возење на мали електромагнетни вентили без посредни релеи или директно поврзување со дигитални влезни точки на PLC.
4. Ултра-ниска хистереза
-- Максимален мртов опсег ≤0,05 MPa, постојан притисок за активирање и ресетирање за да се избегне честото брзо вклучување-исклучување на опремата низводно.
1. Главен извор на воздух Заштита од низок притисок
-- Инсталирани низводно од единиците за подмачкување на регулаторот на филтерот за воздух; активира алармен сигнал ако притисокот на напојувањето падне под 0,4 MPa за да ги заштити K/GT вибраторите, ударните чекани BVP/SK и пневматските актуатори од недоволно оштетување на потисок.
2. Потврда за позиција на удар на цилиндарот
-- Откако цилиндерот целосно ќе се прошири, притисокот во комората се зголемува до претходно поставената вредност за да испрати сигнал за прекинувач за испреплетување на следниот чекор на производниот процес.
3. Безбедносно спојување на колото на вибраторот
-- Го следи работен воздушен притисок; го намалува напојувањето на брзите издувни вентили XQ кога притисокот паѓа под прагот за да се спречи изгорување на вибраторот предизвикано од работа под притисок.
|
Ставка за споредба |
IS3000 Механички микро прекинувач |
IS10 Прекинувач за трска без контакт |
ISE30A Електронски дигитален прекинувач |
| Механизам за активирање |
Механичко активирање на микро контакт на клипот |
Неконтактно сензори со магнетна цевка од трска |
Високопрецизен електронски сензор за притисок |
| Капацитет на електрично оптоварување |
Силен (1A @100V AC/DC, директен погон на вентил) |
Средно (0,5A @100V) |
Слаб (само излез на PLC сигнал на ниско ниво) |
| Метод за поставување на притисок |
Горно ротирачко копче + прозорец за вага (не е потребна струја) |
Странична завртка за дотерување + прозорец со мали размери |
Поставување параметар на дигитално мени со повеќе клучеви |
| Точност на мерењето |
±0,05 MPa |
±0,05 MPa |
±0,2% FS ултра-висока прецизност |
| Оптимални работни услови |
Силни вибрации, директно возење на активаторите |
Општи линии за склопување на маса со ниски вибрации |
Прецизен мониторинг на притисокот, контрола на PLC со затворена јамка |
Механички пневматски притисочен прекинувач со клип SOLH IS3000 серијата има мала хистереза, голема отпорност на вибрации и висок капацитет на контактно оптоварување, со достапни варијанти на PLC со навој/дихтунзи и микро-оптоварување, широко користени за заштита на безбедносниот притисок на колото на воздухот и сигнали за автоматско активирање на процесот на вибратори, општа опрема за стегање на цилиндрите и општа опрема за стегање.
