Бренд:SOLH од Richge Technology
 |
 |

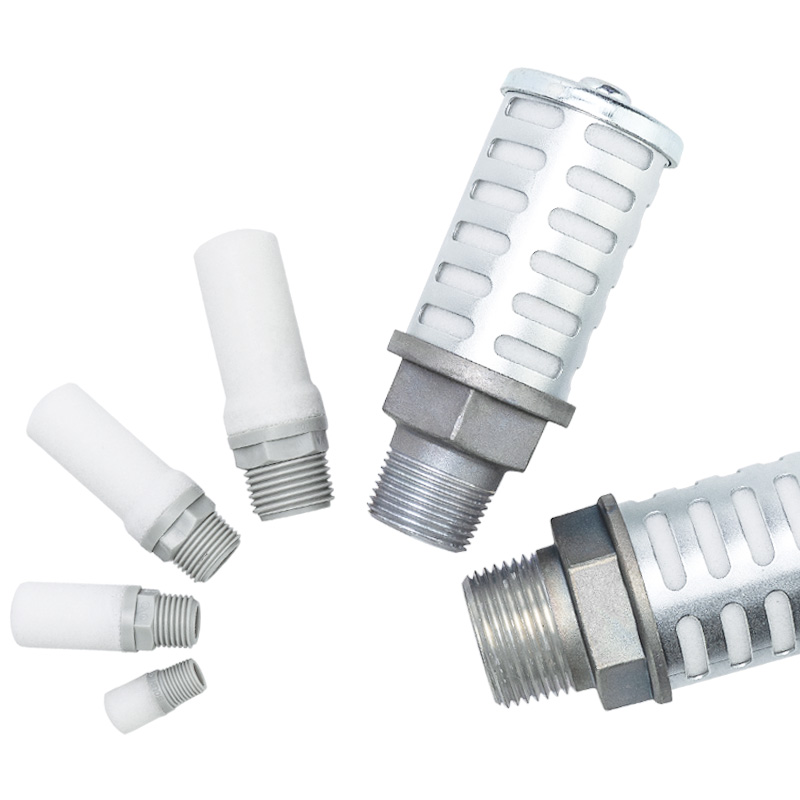

Серијата SOLH AN е наменски придушувач за издувни гасови за сите пневматски системи. Нејзините основни функции вклучуваат намалување на шумот од издувните гасови, прочистување на издувните гасови и сузбивање на прскање со магла од масло. Широко поставен на издувните порти на електромагнетните вентили, пневматските цилиндри и сите вентили за контрола на воздухот, тој е суштински додаток за заштита на животната средина и намалување на бучавата за комплетни пневматски кола.

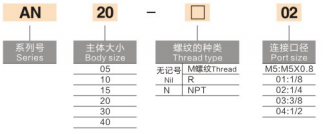

1. Мали и средни големини (за стандардни електромагнетни вентили и цилиндри)
|
Код на моделот |
Конец за поврзување |
Препорачан максимален проток на воздух |
Типични сценарија за примена |
| AN05-M5 |
М5×0,8 |
≤0,2 m³/мин |
Мини електромагнетни вентили, пилот контролни вентили |
| AN10-01 |
Rc1/8" |
≤0,4 m³/мин |
Стандардни електромагнетни вентили, цилиндри со мали отвори |
| АН15-02 |
Rc1/4" |
≤0,8 m³/мин |
Општи електромагнетни вентили, цилиндри со средна големина |
| АН20-03 |
Rc3/8" |
≤1,2 m³/мин |
Вентили за контрола на висок проток, средно-големи цилиндри |

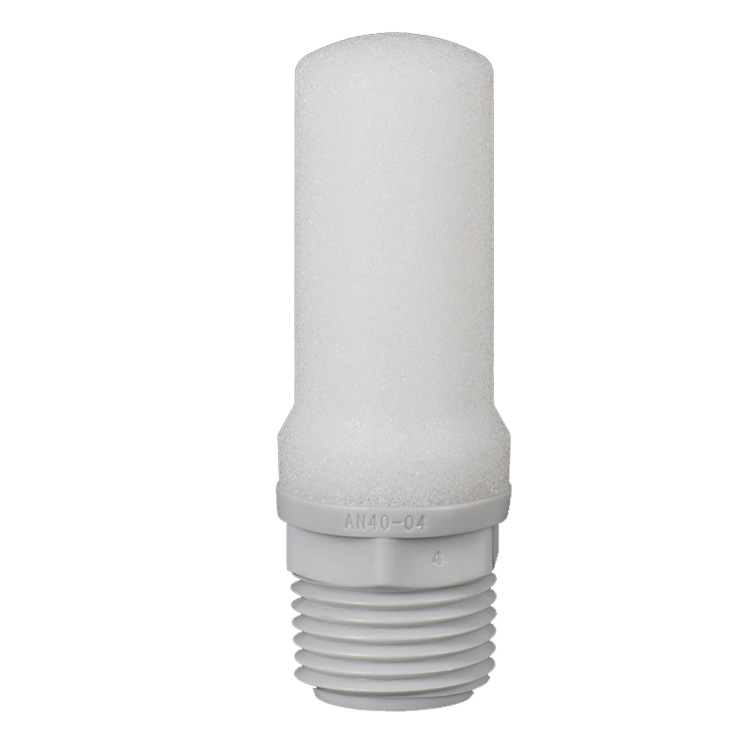

| AN40-04 |
Rc1/2" |
≤1,8 m³/мин |
Цилиндри со големи отвори, кола за издувни гасови со тежок проток |

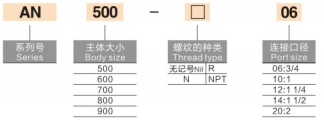

2. Големи големини на отвори (за големи вентили и централни издувни колектори)
|
Код на моделот |
Конец за поврзување |
Препорачан максимален проток на воздух |
Типични сценарија за примена |
| AN500-06 |
Rc3/4" |
≤2,5 m³/мин |
Големи цилиндри, централизирани цевки за заглавие на издувните гасови |
| AN600-10 |
Rc1" |
≤4,0 m³/мин |
Главни контролни вентили со висок проток, издувни гасови на компресорот за воздух |
| AN700-12 |
Rc1 1/4" |
≤6,0 m³/мин |
Големи интегрирани пневматски производствени линии, индустриски тешки издувни гасови |
| AN800-14 |
Rc1 1/2" |
≤8,0 m³/мин |
Тешка опрема за автоматизација, компресорски станици |
| AN900-20 |
Rc2" |
≤12,0 m³/мин |
Големи единици за компресор за воздух, главни фабрички линии на багажникот за издувни гасови |
1. Применлив медиум: Чист компримиран воздух (НЕ е погоден за запалив, корозивен токсичен гас)
2. Максимален номинален работен притисок: 1,0 MPa (стандардни модели на смола)
3. Опсег на работна температура:
-- Стандарден тип на смола: -10 ~ +60 ℃ (без шлаг внатре во јадрото)
-- Тип на синтеруван метал: отпорност на висока температура до 150℃
4. Изведба за намалување на бучавата:
-- Стандардна оценка: 25 ~ 30 dB(A)
-- Специјална верзија со високо слабеење: ≥35 dB(A)
5. Изборни градежни материјали
-- Тип на смола: UL94-V0 куќиште за отпорно на пламен, порозно синтерувано јадро на филтер (големина на порите 50~100μm)

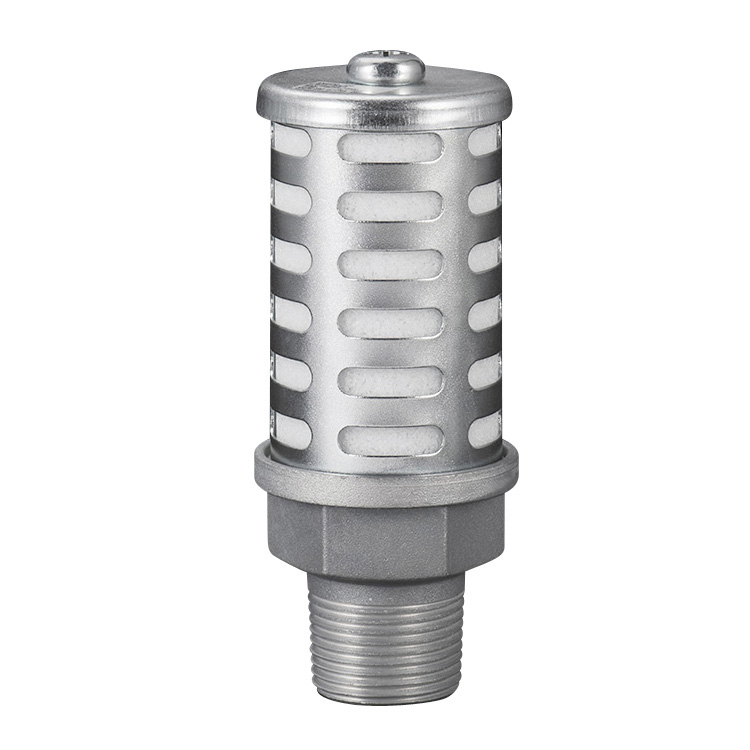

-- Метален тип: Синтерувано тело од бакарна легура, извонредна отпорност на висока температура и корозија
6. Опции за поврзување: метрички навој M3/M5, внатрешен навој Rc/PT, навој NPT, фитинг за притискање за цевки φ6~φ12
-- Издувниот воздух со голема брзина тече во телото на пригушувачот; Порозното синтерувано јадро / повеќеслојното влакно го дели протокот на воздух на ситни канали за да генерира триење и апсорпција на звук, ефикасно да ја ублажи бучавата од ударот на издувните гасови.
-- Двослоен композитен дизајн усвоен кај делумните модели: внатрешно јадро за елиминирање на бучавата, надворешната обвивка го блокира прскањето на маглата со масло додека одржува низок повратен притисок на издувните гасови за да се избегне губење на брзината на цилиндерот.
-- Целосно пасивна механичка структура, не е потребно напојување, моментално намалување на бучавата по едноставна инсталација.
1. Поврзете интерфејс за поврзување: Потврдете ја спецификацијата на навојот на издувната порта (M5/Rc1/8 итн.) или надворешниот дијаметар на пластичната цевка (φ8/10/12 тип на притиснување).
2. Одговарајте на капацитетот за проток на воздух:
-- Мини серија (AN05/AN10): ≤0,4 m³/min
-- Средна серија (AN15/AN20/AN40): 0,8 ~ 1,2 m³/min
-- Голема индустриска серија (AN500~AN900): ≥2,5 m³/min
3. Одговарајте на условите за работна средина:
-- Висока температура / чести брзи издувни гасови: изберете синтеруван метал серија AN110
-- Внатрешна работилница со влажна прашина: Запечатена смола серија ANA1
-- Максимален приоритет за намалување на шумот: серија на придушувачи со високо слабеење ANB1
1. Метод на инсталација
-- Директно зашрафете го на издувниот отвор на вентилот/цилиндарот; надворешното куќиште може слободно да се ротира за кој било распоред на ориентација. Типот на туркање може цврсто да се вметне во цевката во еден чекор.
2. Правила за одржување
-- Чистење на затнато јадро: дувајте ја јадрото обратно со чист воздух под низок притисок или исплакнете; заменете го пригушувачот ако тешката блокада не може да се отстрани.
-- Референца за работен век: Јадро со синтерување со смола прибл. 10.000 работни часови; метално синтерувано јадро со ултра долг издржлив работен век.
Моделите од целосната серија AN SOLH вклучувајќи AN05-M5, AN10-01, AN15-02, ANA1-06 се целосно димензионално заменливи со SMC оригиналните AN придушувачи, со идентична големина на навој, капацитет на проток и ефект на намалување на бучавата, поконкурентна единечна цена и побрзо време на производство за оптимизација на трошоците за масовно купување.
Пневматскиот придушувач за издувни гасови од серијата SOLH AN нуди комплетна постава со големина од M5 до Rc2" со опции за синтерување со смола/метал, што обезбедува намалување на шумот од 25~35dB(A) и задржување на маглата на маслото, стандарден универзален придушувач за контрола на бучавата на сите електромагнетни вентили и цилиндрични издувни гасови во индустриската автоматизација.
