Неприлагодлив хидрауличен амортизер од серијата RB RBQ

Неприлагодлив хидрауличен амортизер од серијата SOLH RB | SMC Стандардна замена на амортизерот

Марка: SOLH од Richge Technology | SMC RB еквивалентен хидрауличен амортизер со фиксен отвор

1. Преглед на производот

  SOLH RB сериите сенеприлагодливи хидраулични амортизери следејќи го стандардот SMC. Ја претвора кинетичката енергија на ударот во топлинска енергија преку внатрешна порозна структура на пригушување. Не е потребно прилагодување, подготвено за директна инсталација. Широко се користи за тампонирање на крајот од ударот, намалување на бучавата и против судир на воздушни цилиндри, линеарни лизгалки и ротациони механизми.

2. Основни карактеристики

     • Не е потребно прилагодување: Вградено повеќестепено пригушување, стабилни перформанси од мало оптоварување со мала брзина до големо оптоварување со голема брзина по еднократна инсталација.

     • Компактен дизајн: Кратко тело со монтажа со навој. Дозволете неусогласеност на монтажата до ±5°, способна да ја апсорбира енергијата на замавнување од ротирачките активатори.

     • Цврсто куќиште: Може да послужи како механичко запирање без дополнително тврдо ограничување. Вградена повратна пружина.

     • Долг работен век: Целосно затворена конструкција со заптивка за масло за заштита од прав. Опсег на брзина на удар: 0,05 ~ 5 m/s.

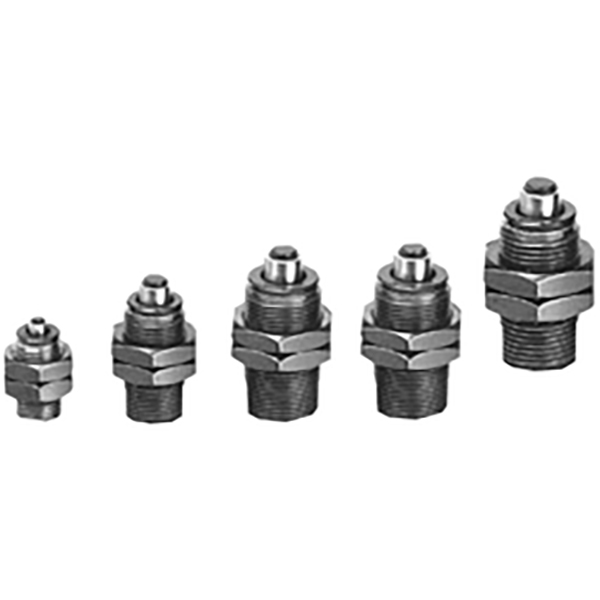

3. Класификација на подсерија на SOLH

4. Референтна табела за популарни модели RB / RBC

Модел	Нишка	Мозочен удар (мм)	Енергија на апсорпција (J)	Препорачана апликација
RB0604	М6×0,75	4	0.5～0.98	Микро цилиндар, минијатурна маса за лизгање
RB0805	М8 × 1,0	5	1.96	Φ6～Φ12 воздушен цилиндар
RB1006	М10×1,0	6	3.92	Φ16～Φ20 воздушен цилиндар
RB1412	М14×1,5	12	19.6	Φ32～Цилиндар за воздух Φ40
RB2015	М20×1,5	15	58.8	Φ50～Φ63 воздушен цилиндар
RB2725	М27×1,5	25	147	Φ80～Φ125 воздушен цилиндар

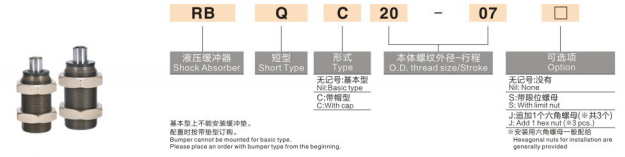

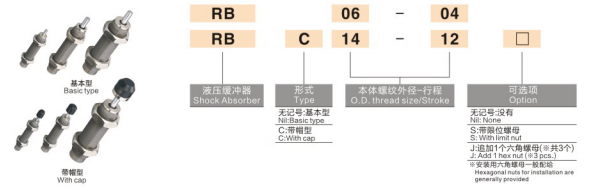

5. Правило за кодирање на модел

  Пример: RB1412
    • РБ = Хидрауличен амортизер од стандардна серија
    • 14 = Големина на конец M14×1,5
    •12 = Удар на тампон 12 mm

6. Насоки за избор

     • Пресметајте ја енергијата на апсорпција: E = ½mv² + потисок × удар. Изберете модел чија номинална енергија ≥ пресметана вредност.

     • Правилно поклопете го ударот: Ударот на тампонот мора да биде пократок од вкупното патување на механизмот за движење за да се избегне удар од дното.

     • Брзина на удар: Стандарден работен опсег 0,05～5 m/s. Контактирајте не за засилена верзија за апликации со ултра голема брзина.

     • Избор на животна средина: Изберете RBL за течност за сечење / влажна средина; изберете RBC со капа за услови на силна прашина.

     • Граница на неусогласеност: Максимален дозволен ексцентричен агол ≤5°. Инсталирајте пловечки спој ако неусогласеноста ја надминува оваа вредност.

7. Инсталација и мерки на претпазливост

     • Нанесете мала количина анаеробна шкафче за конци на конците. НЕ користете тефлонска лента, која може да го блокира отворот за гасење.

     • Се испорачува со две шестоаголни навртки за заклучување плус една навртка за запирање за заштита од олабавување.

     • Монтирање хоризонтално, вертикално или под кој било агол; клипната шипка мора да биде насочена кон насоката на ударот.

     • Работна температура: −10℃ ~ +80℃. Избегнувајте мраз под ниска температура.

8. Предност за замена на SOLH

   Серијата SOLH RB целосно го копира кодот на моделот SMC, параметрите за димензија и перформанси, директна замена за увезени амортизери, со конкурентна цена и пократко време на испорака, идеални за масовно намалување на трошоците за опремата.
     •RB0805 → Заменете го AC0805
     •RB1412 → Заменете го AC1412
