Марка: SOLH од Richge Technology | KQ2T за маици и вкрстени пневматски фитинзи со еден допир
 |
 |
 |
 |
 |
 |
 |
 |
Серијата KQ2T припаѓа на SOLH целосниот KQ2 пневматски фитинзи со еден допир, со брз дизајн приклучување и репродукција без алатки за 3-насочно и 4-насочно разгранување на воздушниот цевковод. Оваа производна линија опфаќа четиринасочни фитинзи од типот Т и вкрстен тип, вклучувајќи верзии со еднаков дијаметар, редуктор, машки навој (империјална/метричка) за да се задоволат различните барања за пренасочување на пневматско коло и поврзување на цевководот.
Класификација на под-модел:

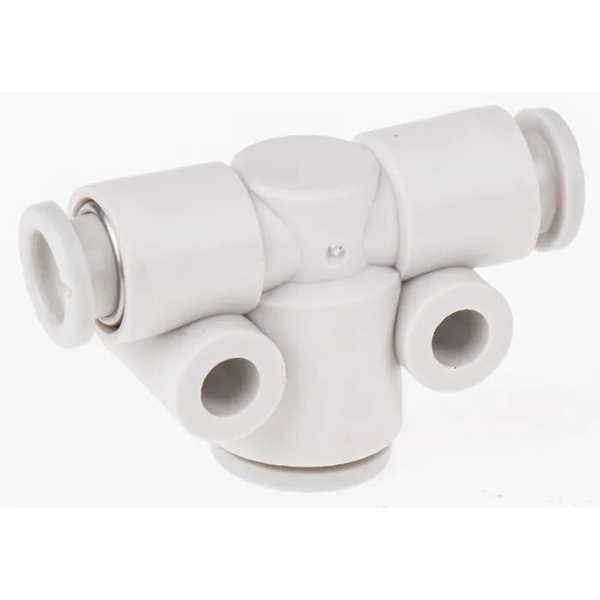

KQ2T: Фитинг за маици со 3 порти од типот Т (еднаков дијаметар / редуцирачки / надворешен тип на навој)

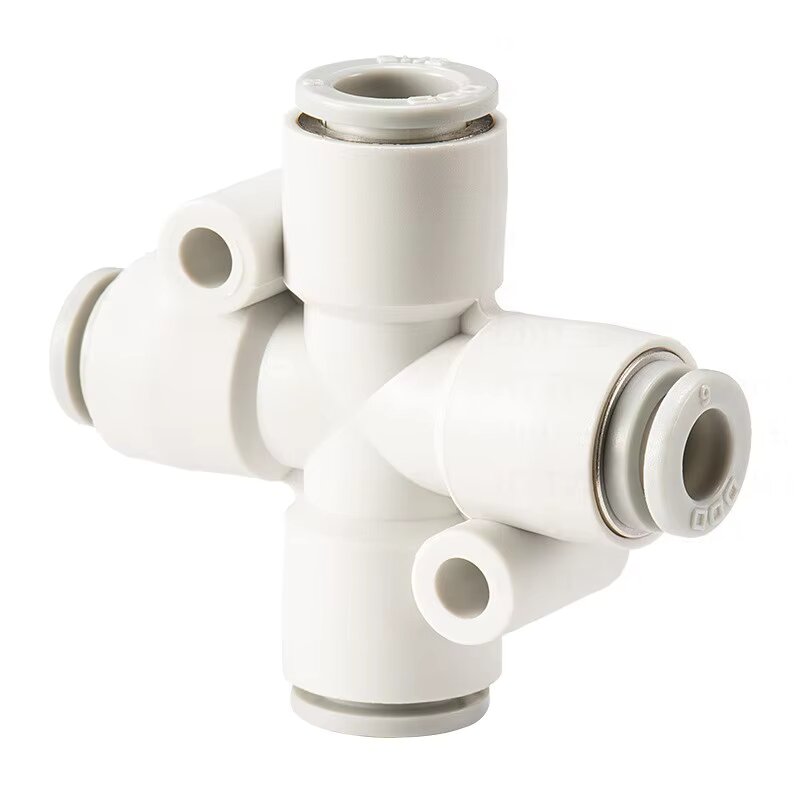

KQ2TW: вкрстено 4-насочно монтирање (еднаков дијаметар за сите приклучоци)
KQ2TX: вкрстено 4-насочно монтирање (прва спецификација за намалување)
KQ2TY: вкрстено 4-насочно монтирање (втора спецификација за намалување)
Основен материјал и перформанси: ПБТ пластично тело со висока цврстина, канџи за прицврстување од не'рѓосувачки челик, прстени за заптивање од нитрилна гума NBR. Целосно компатибилен со PU и PA најлонски пневматски цевки, погодни и за пневматски кола со вакуум негативен притисок и за пневматски кола со позитивен притисок на компримиран воздух, широко користени во автоматизирана опрема и роботски системи за дистрибуција на воздух.

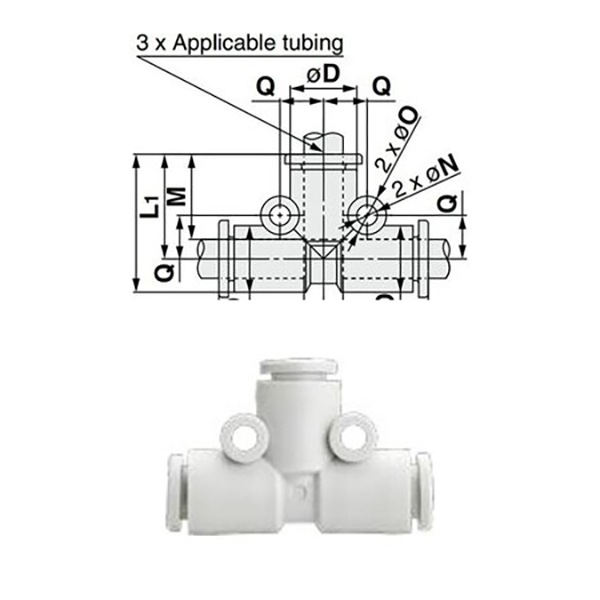

2.1 Мапа со еднаков дијаметар (KQ2T□□-00, 3-насочна иста големина без навој)
Три приклучоци имаат идентичен дијаметар на цевката, без дизајн на конец, наменети за еднакво пренасочување на воздухот на пневматски цевководи со исти спецификации.
|
Модел |
Надворешен дијаметар на цевка ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |

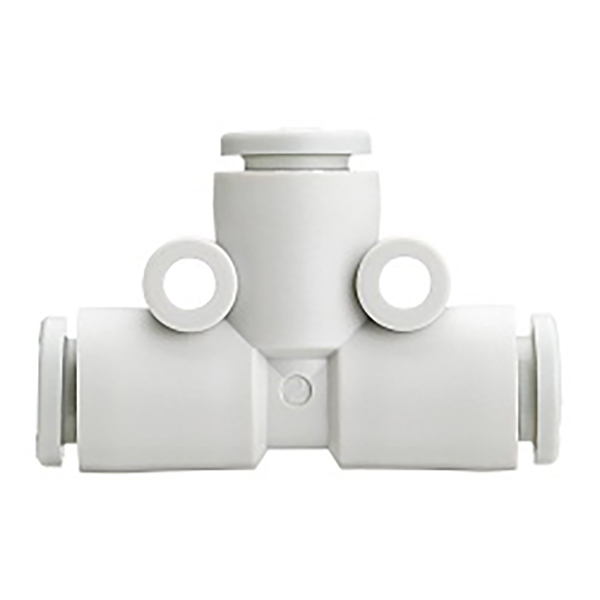

2.2 Намалување на маици (KQ2T①-②, конверзија на цевковод со двојна големина)
Двете странични приклучоци прифаќаат ① дијаметар, средната горна порта прифаќа ② дијаметар, што се користи за конверзија на цевководи и дистрибуција на проток на пневматски цевки со различен калибар.
|
Модел |
Странична порта ΦD ① (мм) |
Средна порта ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

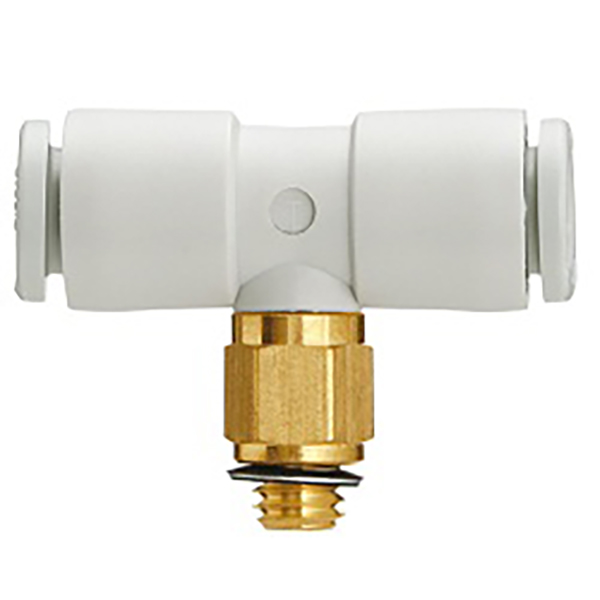

2.3 Империал R конусен машки маски со навој
Двете странични приклучоци за вметнување на цевка, средна порта со царски R конусен машки навој за навојна врска со пневматски вентили, цилиндри и други компоненти.
|

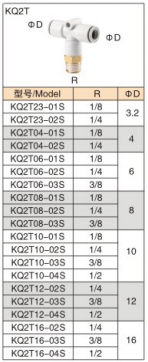

Модел |
Спецификација на навојот R |
Надворешен дијаметар на цевка ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

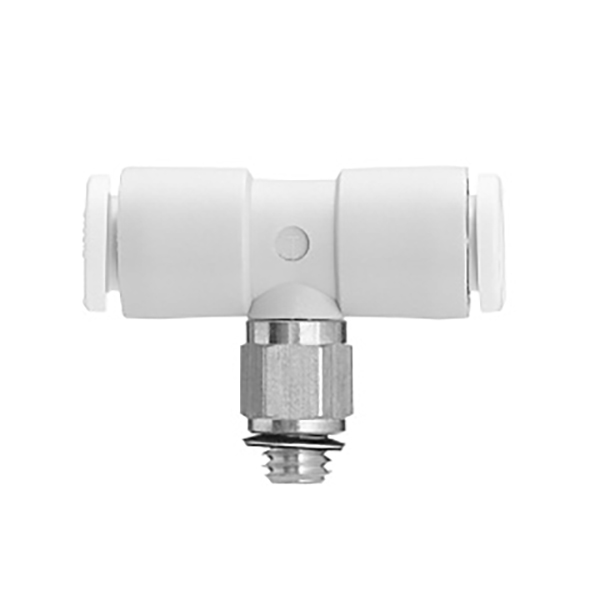

2,4 Машки маички со тенок конец
Двете странични приклучоци за вметнување цевка, средна порта со метрички фин машки навој, погодни за минијатурни пневматски компоненти и цевководи за опрема за прецизна автоматизација.
|
Модел |
Спецификација на метрички навој |
Надворешен дијаметар на цевка ΦD (mm) |
|
KQ2T02-M3G |
М3×0,5 |
2 |
|
KQ2T02-M5 |
М5×0,8 |
2 |
|
KQ2T23-M3G |
М3×0,5 |
3.2 |
|
KQ2T23-M5 |
М5×0,8 |
3.2 |
|
KQ2T04-M3G |
М3×0,5 |
4 |
|
KQ2T04-M5 |
М5×0,8 |
4 |
|
KQ2T04-M6 |
М6×1,0 |
4 |
|
KQ2T06-M5 |
М5×0,8 |
6 |
|
KQ2T06-M6 |
М6×1,0 |
6 |
3,1 KQ2TW вкрстено фитинг со еднаков дијаметар (4 порти со иста големина)
|
Модел |
Надворешен дијаметар на цевка ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

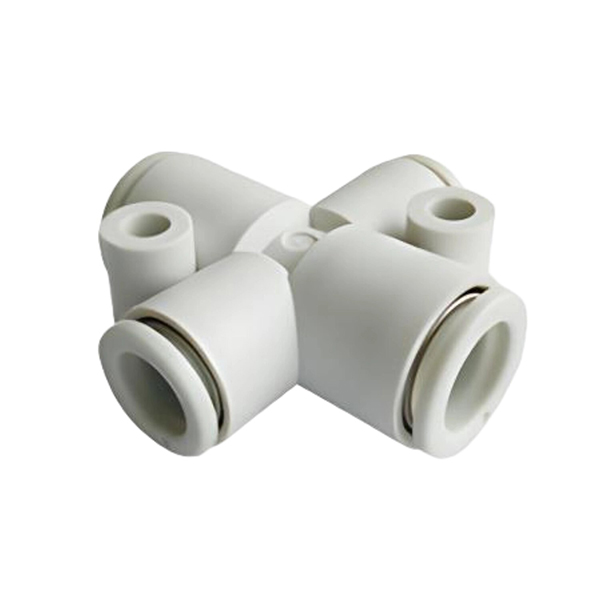

3.2 KQ2TX за намалување на вкрстено монтирање (тип 1)
|
Модел |
Порта ΦD ① (мм) |
Порта ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |

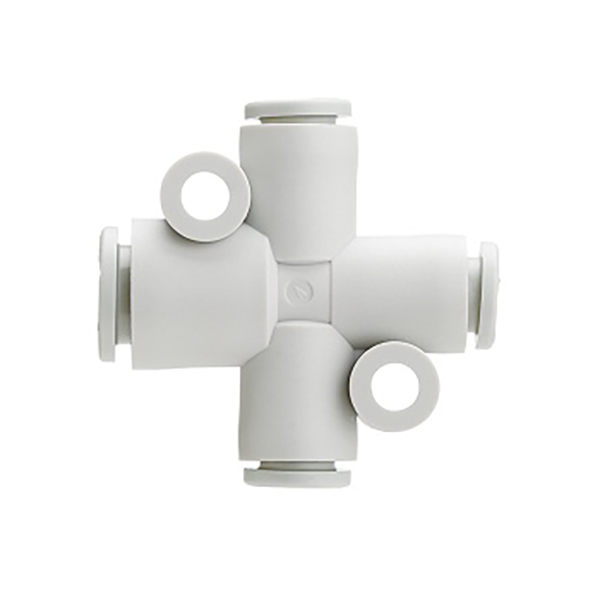

3.3 KQ2TY за намалување на вкрстено монтирање (тип 2)
|
Модел |
Порта ΦD ① (мм) |
Порта ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Ставка |
Параметар |
|
Компатибилни цевки |
PU цевка, PA најлонска пневматска цевка |
|
Опсег на работен притисок |
-100 kPa (вакуум) ~ 1,0 MPa (позитивен притисок) |
|
Работна температура |
0℃ ~ 60℃ |
|
Начин на поврзување |
Притиснување со еден допир; Притиснете го прстенот за ослободување за да ја откачите цевката |
|
Основен материјал |
Тело PBT, канџа од не'рѓосувачки челик, NBR гумена заптивка |
• Разгранување на изворот на воздух и пренасочување на цевководот за автоматска производствена опрема
• Дистрибуција на пневматски кола за роботски раце и системи за вшмукување чаши
• Повеќенасочна дистрибуција на воздух за цилиндрични пневматски контролни јамки
• Компактен цевководен приклучок и конверзија на дијаметар за прецизни пневматски системи
• Мапа со еднаков дијаметар: Изберете KQ2Txx-00 за 3-насочни цевководи со целосно конзистентни дијаметри на цевки
• Намалување на маичката: Изберете KQ2T①-② за цевководи со ист страничен дијаметар и различен среден дијаметар
• Tee со навој: Изберете KQ2Txx-01S (империјална) / M серија (метричка) за навојна врска со вентили и цилиндри
• 4-Way Cross Distribution: Изберете серии KQ2TW/TX/TY за сценарија кои бараат четиринасочно разгранување на цевководот
