Серија KQ2Z филијала Универзален машки лакт

SOLH KQ2Z повеќекратни приклучоци за притискање, SMC KQ2Z еквивалентен пневматски разделник. Четири подтипови: 1-во-2, KQ2ZF што се собира, 1-во-4 KQ2ZD и 1-во-6 KQ2ZT. Тело PBT со месинг-обложен навој, компатибилен со PU/PA цевки за вакуум и кола со позитивен притисок. Richge Technology нуди стабилна залиха и сигурно производство за автоматска дистрибуција на воздух.

Фитинзи за притискање со повеќе порти од серијата KQ2Z | SMC KQ2Z еквивалентни пневматски разделувачи

Марка: SOLH од Richge Technology | KQ2Z Пневматски колектор со повеќе излезни фитинзи со еден допир







1. Преглед на производот

   Серијата KQ2Z припаѓа на семејството на пневматски фитинг со еден допир SOLH KQ2. Тоа е повеќекратна монтажа со машки навој, со единечен влез за воздух и повеќекратни истовремени излези за цевки. Дизајн со притискање за поврзување за вметнување и отстранување на цевки без алатки, што се користи за централизирана дистрибуција на воздух во пневматски системи. Достапни се четири под-модели:

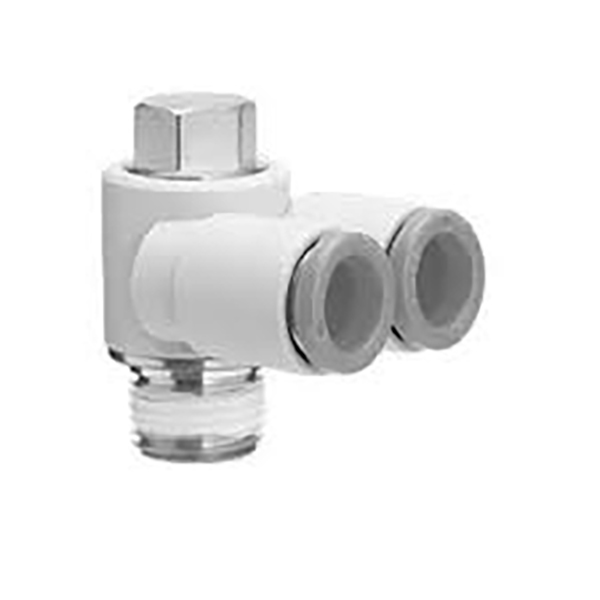

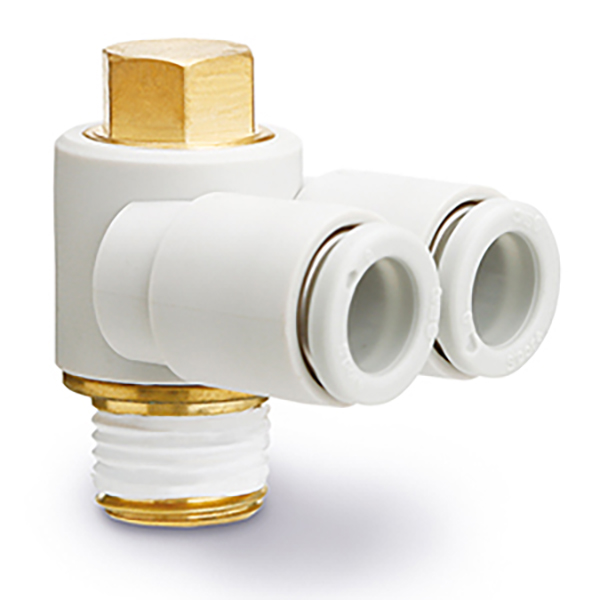

     KQ2Z: 1-во 2-излез двојна порта, надворешно хексамо монтажа

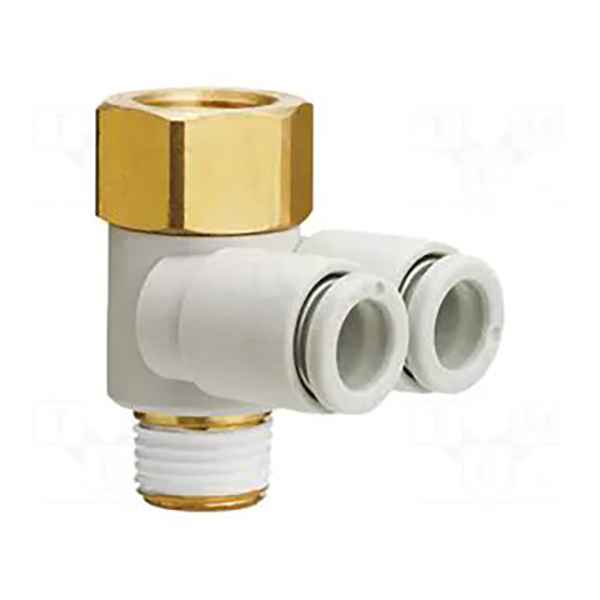

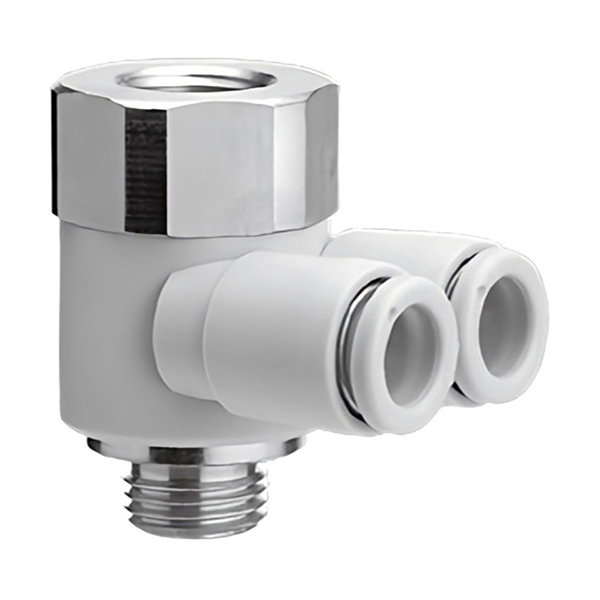

     KQ2ZF: 1-во 2-излезен колектор што може да се натрупува, горен Rc женски навој за каскадни дополнителни колектори

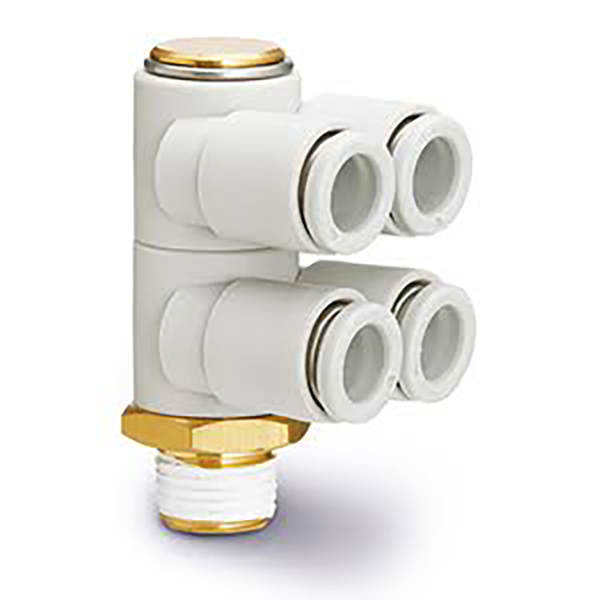

     KQ2ZD: 1-во 4-надвор четиринасочен разгранок колектор

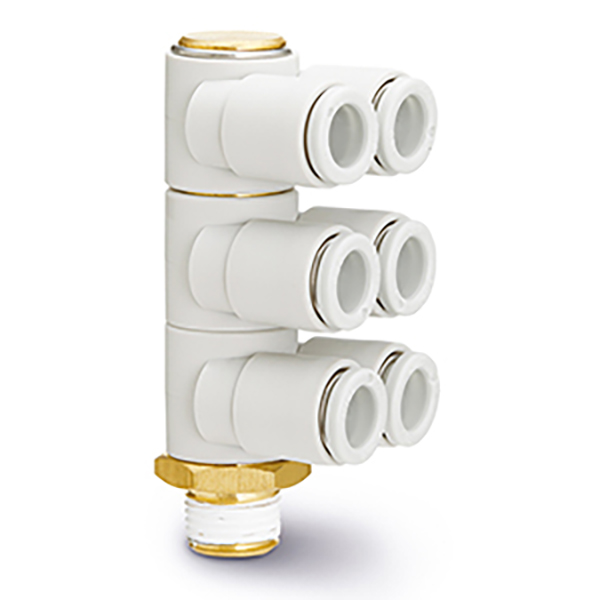

     KQ2ZT: 1-во 6-надвор шестнасочен разгранок колектор

  Основни предности: Компактен дизајн на колектор за заштеда на простор за инсталација. ПБТ тело со никелизиран месинг конец. Компатибилен со PU / PA пневматски цевки, работи и за кола со позитивен притисок и за вакуум. Директна замена за оригинални SMC KQ2Z фитинзи.


2. Објаснување на кодот на моделот

 Формат: KQ2Z □□ - □□S

     KQ2Z: Сериски код за монтирање на колектор со повеќе пристаништа
     □□: Надворешен дијаметар на цевка ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

  Наставка:

     01S02S/03S/04S: Imperial R машки конусен конец (1/8", 1/4", 3/8", 1/2")
     М5: Метрички машки навој M5×0,8

     KQ2ZF: Верзија на натрупување, долен R машки конец + горен Rc женски конец. Повеќекратни KQ2ZF може да се поврзат од крај до крај за да се зголеми количината на излезот.


3. Целосна листа на модели

3,1 KQ2Z (1-во 2-излез, надворешен хексаген монтирање)

Модел

Машка нишка Р

Цевка ΦD

KQ2Z04-01S

R1/8

4

KQ2Z04-M5

М5×0,8

4

KQ2Z06-01S

R1/8

6

KQ2Z06-02S

R1/4

6

KQ2Z06-03S

R3/8

6

KQ2Z08-01S

R1/8

8

KQ2Z08-02S

R1/4

8

KQ2Z08-03S

R3/8

8

KQ2Z10-02S

R1/4

10

KQ2Z10-03S

R3/8

10

KQ2Z12-03S

R3/8

12

KQ2Z12-04S

R1/2

12

3,2 KQ2ZF (1-во 2-излезен тип што може да се натрупува, R + Rc конец)

Модел

R/Rc конец

Цевка ΦD

KQ2ZF04-M5

М5×0,8

4

KQ2ZF04-01S

R1/8

4

KQ2ZF06-01S

R1/8

6

KQ2ZF06-02S

R1/4

6

KQ2ZF08-01S

R1/8

8

KQ2ZF08-02S

R1/4

8

KQ2ZF10-02S

R1/4

10

KQ2ZF10-03S

R3/8

10

KQ2ZF12-03S

R3/8

12

KQ2ZF12-04S

R1/2

12

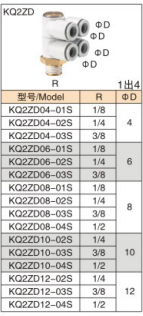

3,3 KQ2ZD (1-во 4-излез)

Модел

Машка нишка Р

Цевка ΦD

KQ2ZD04-01S

R1/8

4

KQ2ZD04-02S

R1/4

4

KQ2ZD04-03S

R3/8

4

KQ2ZD06-01S

R1/8

6

KQ2ZD06-02S

R1/4

6

KQ2ZD06-03S

R3/8

6

KQ2ZD08-01S

R1/8

8

KQ2ZD08-02S

R1/4

8

KQ2ZD08-03S

R3/8

8

KQ2ZD08-04S

R1/2

8

KQ2ZD10-02S

R1/4

10

KQ2ZD10-03S

R3/8

10

KQ2ZD10-04S

R1/2

10

KQ2ZD12-02S

R1/4

12

KQ2ZD12-03S

R3/8

12

KQ2ZD12-04S

R1/2

12

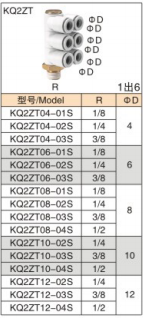

3,4 KQ2ZT (1-во 6-излез)

Модел

Машка нишка Р

Цевка ΦD

KQ2ZT04-01S

R1/8

4

KQ2ZT04-02S

R1/4

4

KQ2ZT04-03S

R3/8

4

KQ2ZT06-01S

R1/8

6

KQ2ZT06-02S

R1/4

6

KQ2ZT06-03S

R3/8

6

KQ2ZT08-01S

R1/8

8

KQ2ZT08-02S

R1/4

8

KQ2ZT08-03S

R3/8

8

KQ2ZT08-04S

R1/2

8

KQ2ZT10-02S

R1/4

10

KQ2ZT10-03S

R3/8

10

KQ2ZT10-04S

R1/2

10

KQ2ZT12-02S

R1/4

12

KQ2ZT12-03S

R3/8

12

KQ2ZT12-04S

R1/2

12


4. Материјални и технички спецификации

Ставка

Параметар

Материјал за тело

PBT инженерска пластика, висока јачина и отпорност на удар

Компонента на конец

Месинг обложен со никел, отпорен на 'рѓа и корозија

Прстен за заптивки

NBR нитрилна гума

Компатибилни цевки

PU цевка, PA најлонска пневматска цевка

Работен притисок

0~1,0MPa, применливо за вакуумски негативен притисок

Работна температура

-20℃ ~ +60℃

Начин на поврзување

Притисни фитинг; Прстен за ослободување притискање за вметнување/отстранување на цевката


5. Сценарија за примена

     • Машини за автоматизација, роботски низи за вшмукување чаши: дистрибуција со повеќе патеки со еден извор на воздух, заменете ги традиционалните блокови на колектор и заштедете го отпечатокот од инсталацијата

     • Синхронизирано снабдување со воздух за повеќе цилиндри, централизирано цевководи околу компактните острови на вентилите

     • KQ2ZF може да се наредени во серија за да се прошири количината на излезот по потреба, флексибилно склопување на колектор

     • Замена за увоз, замена за паѓање за колекторски фитинзи од серијата SMC KQ2Z


6. Забелешки за инсталација

     •  Исечете го крајот на цевката вертикално рамно, целосно вметнете ја цевката во дното на монтирањето за сигурно запечатување.

     •  Завиткајте мала количина тефлонска лента на машки нишки, нанесете умерен вртежен момент за затегнување за да избегнете пукање на пластичното тело.

     •  Отстранување на цевката: притиснете го белиот прстен за ослободување и повлечете ја цевката нанадвор истовремено.

     •  За каскадна апликација KQ2ZF, гарантирајте запечатување на конецот. Не го надминувајте номиналниот притисок по повеќестепеното редење.
