Серија KQ2Y Машки за трчање маици за притискање

Серија SOLH KQ2Y Машки маици за трчање притискање | Пневматски приклучок за сервисна маичка

Марка: SOLH од Richge Technology | SMC KQ2Y еквивалентна машка маица за трчање (сервисна маица) Местење со еден допир

1. Преглед на производот

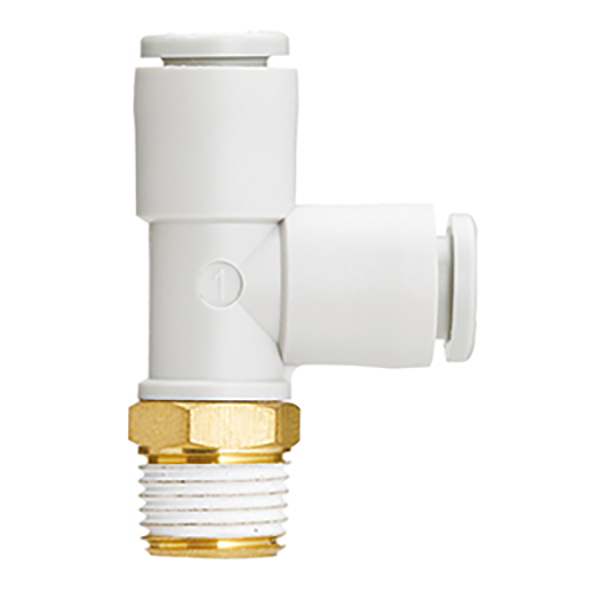

     KQ2Y е машка маичка за трчање (попозната како сервисна маичка) од серијата SOLH KQ2 со еден допир. Нејзината основна конфигурација е1 влез за машки конец + 2 притисни излези со еднаков дијаметар. Разгранува две воздушни цевки директно од главниот приклучок со навој и е еден од најкористените фитинзи за гранки во пневматските системи.

2. Правила за именување на модели

  Пример за расчленување на моделот:KQ2Y06-01AS
     KQ2: Серија KQ2 од втората генерација на прицврстување (бело тело)
     Y: маица за работа, маица со машки навој Т-тип (1 влез со навој, 2 излези за притискање)
     06: Надворешен дијаметар на цевки за притисни излези: φ6mm
     01: Спецификација на машки конец (R18; метрички M3/M5/M6)
     О: Заптивка на дихтунзи за повеќекратно склопување и расклопување; S: Претходно нанесено средство за заптивање со навој, кое не може повторно да се употребува; N: никел-обложена отпорна на корозија

  Пример:KQ2Y04-M5A → Влез за машки конец M5, двојни отпушоци φ4mm, заптивка на заптивка.

3. Структура и основни карактеристики

  3.1 Структура од типот Т (1 внатре, 2 надвор)

     • Влез: Машки навој (Metric M / Imperial R), се поврзува со вентили, воздушни цилиндри и главните цевководи

     • Продажни места: 2 приклучоци за притискање со еднаков дијаметар за PU / најлонски цевки, поврзување без алатки

     • Поддржува за крајот на конецотРотација од 360°. Ориентацијата може слободно да се прилагоди по монтирањето за да се елиминира стресот на извртување на цевките.

  3.2 Клучни предности

     • Услужен дизајн: Нема потреба да се сече главната цевка. Разгранете се директно од приклучокот со навој за лесно додавање и одржување на колото.

     • Компактен и лесен: ПБТ пластично тело + никелизиран месинг конец, мал отпечаток и мала тежина.

     • Компатибилен со вакуум: Работи од -100 kPa вакуум до 1,0 MPa позитивен притисок, погоден за вакуумски кола.

     • Високи перформанси на запечатување: Прстен за заптивање NBR. Дихтунгот тип А овозможува повторено расклопување; Заптивната смеса од типот S го спречува истекувањето.

     • Лесно ослободување на цевката: Копче за тркалезно ослободување. Притиснете за да ја извадите цевката без да го оштетите надворешниот ѕид на цевката.

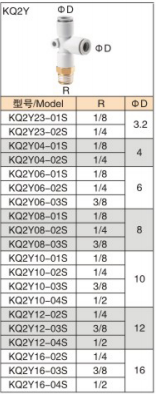

4. Листа на модели и спецификации

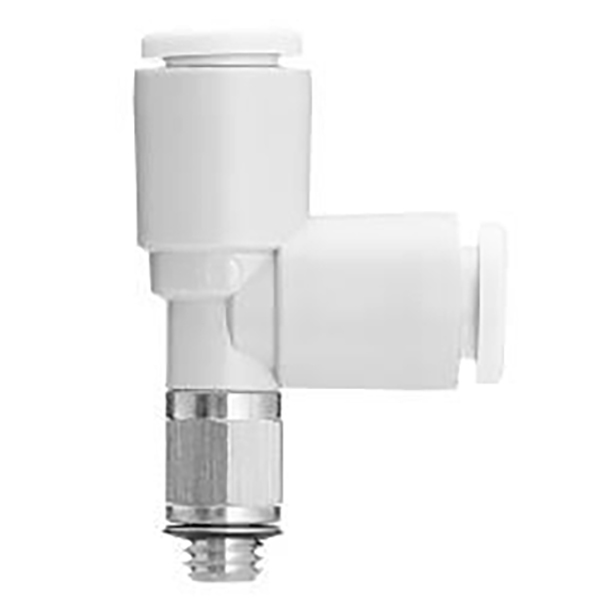

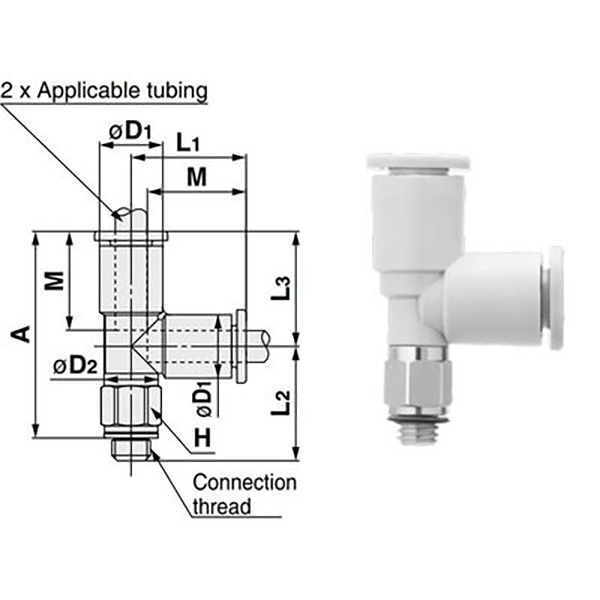

  4.1 метрички навој (M3/M5/M6)

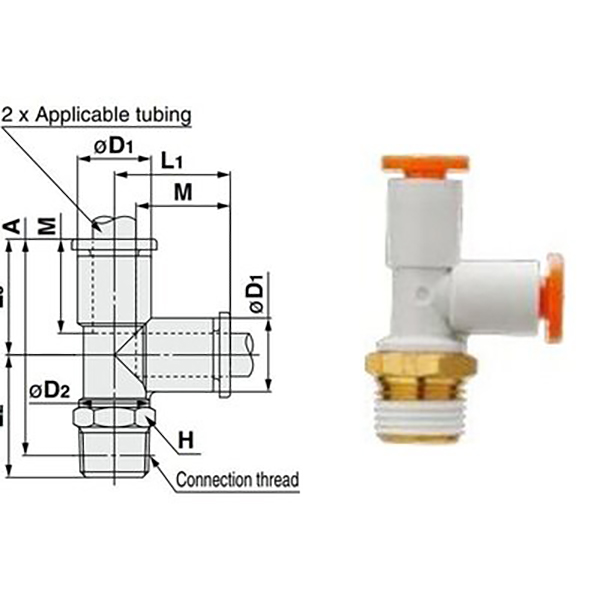

  4.2 Империјален навој за цевки (R1/8 ~ R1/2, индустриски стандард)

5. Општи технички спецификации (стандард од серијата KQ2)

6. Споредба на избор: KQ2Y vs KQ2D vs KQ2T

7. Насоки за избор и инсталација

  Водич за избор

     • Разгранете се од електромагнетниот вентил / портата за машки навој на цилиндарот → KQ2Y (на пр. KQ2Y06-01AS)

     • Поделба 1-на-2 во средната цевка, барање за мал шум → KQ2D

     • Стандардна поделба со прав агол, проект чувствителен на трошоци → KQ2T

  Забелешки за инсталација

     • Исечете ја цевката рамно без бруси. Вметнете ја цевката целосно додека не слушнете клик за да избегнете истекување на воздух.

     • Тип А (заптивка) може постојано да се расклопува; Тип S (предобложена заптивната смеса) треба повторно да се запечати по расклопувањето.

     • За вакуумски апликации, изберете Тип А со NBR заптивка за да се одржи стабилно ниво на вакуум.

8. Типични апликации

     • Разгранување на излезот на електромагнетниот вентил: KQ2Y06-01AS поставен на порта R1/8 од 5/2-насочен електромагнетниот вентил за снабдување со два воздушни цилиндри.

     • Синхронизирана контрола на цилиндрите: KQ2Y08-02AS на главната порта со навој R1/4 за да се подели на две φ8 цевки за синхроно активирање со двојни цилиндри.

     • Реконструирање на колото за вакуум: Разгранете го од главниот навој на вакуумскиот генератор до вшмукувачките чаши за вакуум, лесен за одржување и модификација.
