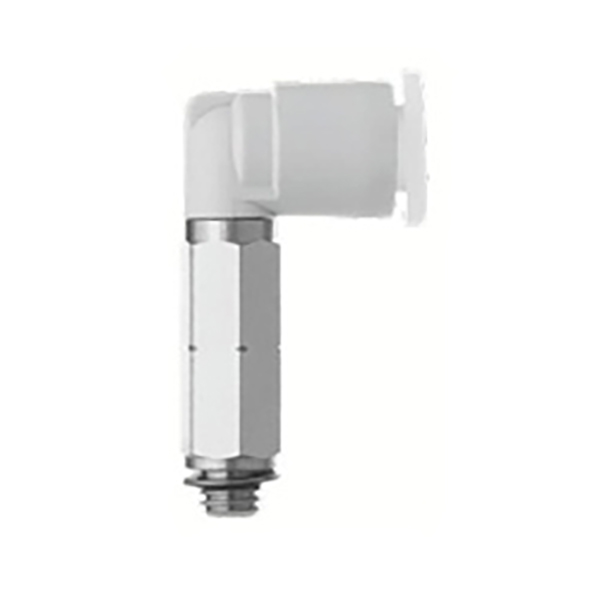

Марка: SOLH од Richge Technology | KQ2W Продолжен лакт со еден допир од типот L
 |
 |
 |

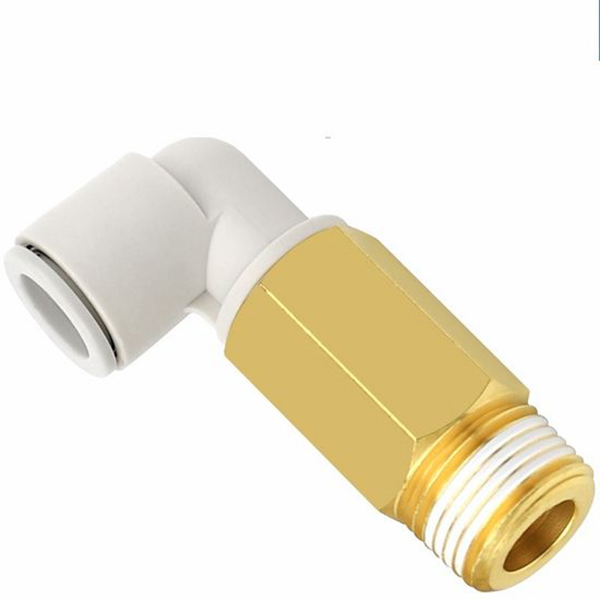

Серијата KQ2W е лакт за притискање со продолжено стебло од типот L во семејството на пневматски фитинзи SOLH KQ2. Конструкција со прав агол од 90°. Едниот крај машки конец (империјален R конусен конец / метрички М фина нишка), другиот крај за вметнување на пневматски цевки од PU/PA. Серијата вклучува и ненамалувачка продолжена верзија KQ2Wxx-99, двата краја за поврзување на цевката за издолжување на цевководот и избегнување пречки.
Основна предност: Проширениот дизајн на стеблото ги решава ограничувањата на просторот за инсталација и механичките пречки. Структура со еден допир, вметнување и отстранување на цевка без алат. Пластично тело + дел со навој од месинг, против стареење, компатибилен со пневматски и вакуумски кола. Директна замена за увоз за серијата SMC KQ2W за проекти во странство.
Формат: KQ2W □□ - □□S
KQ2W: Сериски код за продолжен лакт од типот L
□□: Надворешен дијаметар на цевка ΦD (02=2mm,23=3,2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
Наставка:01S02S/03S/04S: Imperial R машки конец (1/8",1/4",3/8",1/2")
M3GM5: метрички машки конец M3×0,5 / M5×0,8

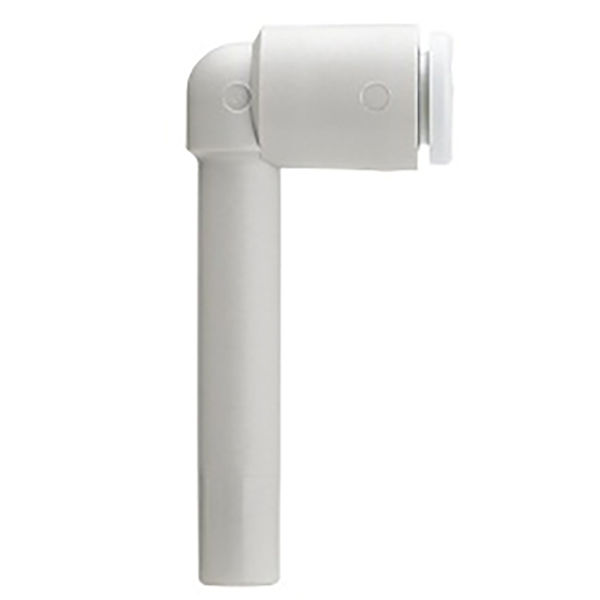

-99: Ненамалувачка продолжена верзија, двата краја поврзување на цевката со ист дијаметар, без навој
|
Ставка |
Параметар |
|
Материјал за тело |
PBT инженерска пластика, висока отпорност на удар |
|
Секција со нишки |
Месинг со никел за спречување на 'рѓа |
|
Материјал за заптивки |
NBR нитрилна гума |
|
Компатибилни цевки |
PU цевка, PA најлонска пневматска цевка |
|
Работен притисок |
0~1,0MPa, применливо за вакуум |
|
Работна температура |
-20℃ ~ +60℃ |
|
Начин на поврзување |
Push-in; Притиснете го прстенот за ослободување за вметнување или откачување на цевката |

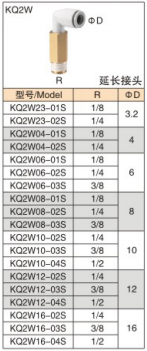

4.1 Imperial R нишка верзија (месинг машки конец)
|
Модел |
Машка нишка Р |
Цевка ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |
4.2 Метрична М нишка верзија
|
Модел |
Машка нишка |
Цевка ΦD |
|
KQ2W02-M3G |
М3×0,5 |
2 |
|
KQ2W02-M5 |
М5×0,8 |
2 |
|
KQ2W23-M3G |
М3×0,5 |
3.2 |
|
KQ2W23-M5 |
М5×0,8 |
3.2 |
|
KQ2W04-M3G |
М3×0,5 |
4 |
|
KQ2W04-M5 |
М5×0,8 |
4 |
|
KQ2W06-M5 |
М5×0,8 |
6 |
4.3 Проширена верзија која не се намалува (цевка до цевка, без нишка)
|
Модел |
Порта 1 ΦD |
Порта 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Избегнувајте механички пречки за цилиндрите, вакуумските генератори и електромагнетните вентили; продолжување и пренасочување на насоката на цевководот
• 90° продолжено рутирање на цевки за кола за роботски вакуумски вшмукувачки кола во компактни линии за автоматизација
• Директна замена за оригиналниот SMC KQ2W, замена за увоз за намалување на трошоците
• Исечете ја цевката вертикално и рамно, вметнете ја целосно до дното за да гарантирате запечатување.
• Тефлонската лента може да се завитка на нишки; не ги затегнувајте конците премногу за да спречите пукање на телото на фитинг.
• Отстранување на цевката: притиснете го белиот прстен за ослободување и повлечете ја цевката нанадвор истовремено.
