Пневматски фитинзи за притискање од серијата KQ2V

SOLH KQ2V серијата пневматски фитинзи за гранка L | SMC KQ2V еквивалент

Марка: SOLH од Richge Technology | Семејство на пневматски L конектори KQ2V со еден допир

1. Преглед на производот

     Серијата SOLH KQ2V се пневматски приклучоци за притискање со машки навој L-тип со повеќе варијанти на разгранување. Дизајниран за дистрибуција на изворот на воздух и промена на насоката на цевководот во пневматските кола. Целосно заменлив со серијата SMC KQ2V. Изграден со бело инженерско пластично тело и никелизиран месинг конец. Брзо склопување без лепило. Компатибилен со PU и PA пневматски цевки. Широко распореден во машини за автоматизација, вакуумски системи за собирање и место и цевководи со цилиндри.

  Пет под-модели за различни барања за распоред:

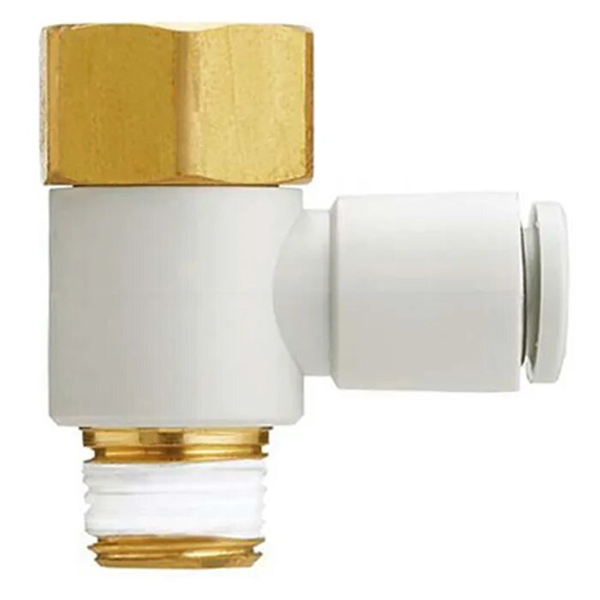

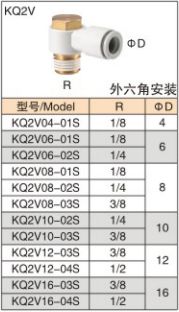

     KQ2V: Стандарден единечен штекер од типот L, надворешно шестоаголно монтирање, 1-во 1-излез

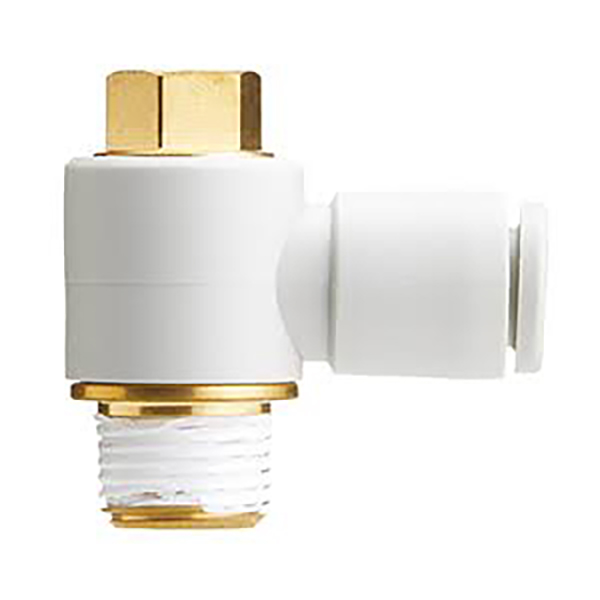

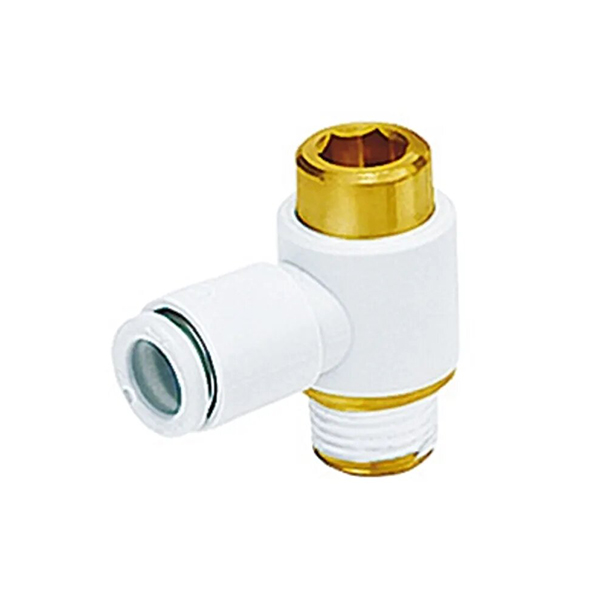

     KQ2VS: Стандарден единечен штекер од типот L, внатрешен хексаген штекер, 1-во 1-излез

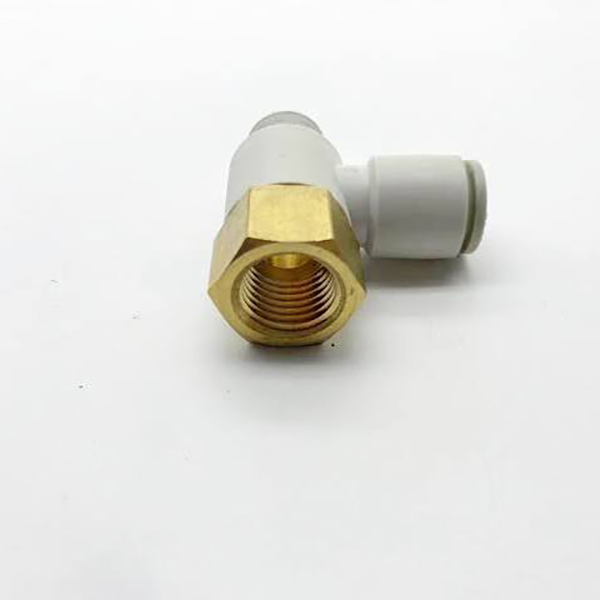

     KQ2VF: каскадно L фитинг, машки R конец + женски Rc конец, достапно сериско поврзување, 1-во 1-излез

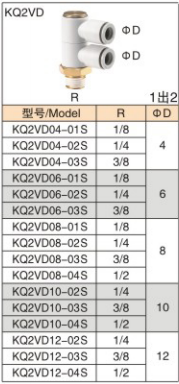

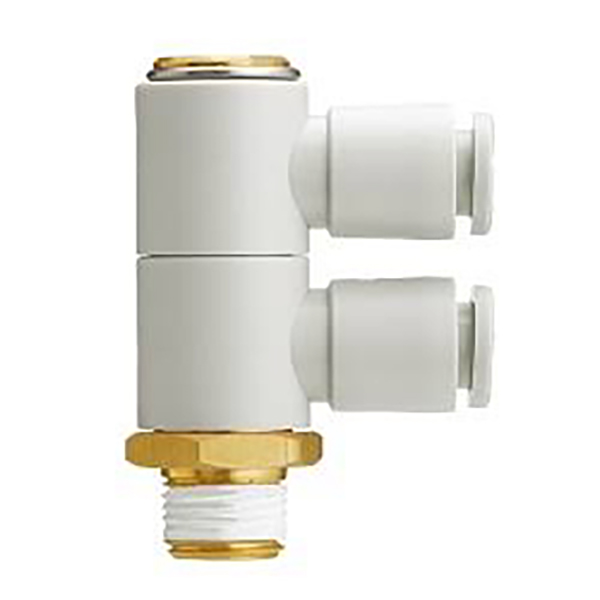

    KQ2VD: Вертикална монтажа од 1 до 2 гранки, еден влез за машки конец, два излеза за црево со еднаков дијаметар

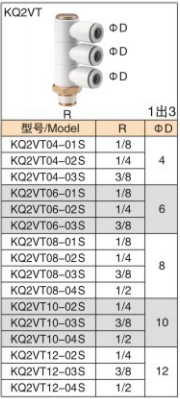

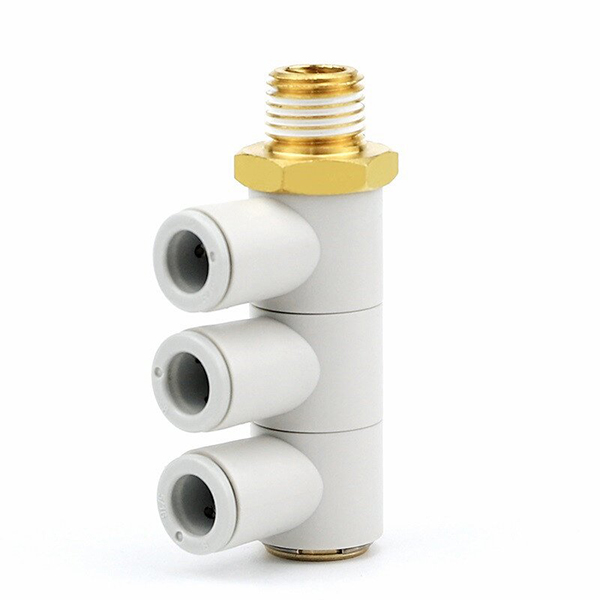

     KQ2VT: Вертикална монтажа од 1 до 3 гранки, еден влез за машки конец, три излези за црево со еднаков дијаметар

2. Објаснување на кодот на моделот

  Пример: KQ2VD04-01S

      KQ2V = Основен код на серијата

      D  T / S / F = Наставка на структурата

     Д: вертикална гранка од 1 до 2

     Т: вертикална гранка од 1 до 3

     S: Внатрешен хексаген L лакт

      F: Каскадно L лакт

     Без наставка: Надворешен шестоаголник стандарден L лакт

     04 = Надворешен дијаметар на цевката ΦD: 4mm

     01S = Машки конец R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; М5=М5×0,8

3. Збирна табела за спецификации

4. Материјал и услови за работа

5. Карактеристики на под-модел

     • KQ2V (надворешен хекс L лакт): Стандарден лак со L со надворешен хексадетен конец за затегнување на клучот. Најшироко користен основен тип, поддржува макс Φ16 цевки со големи димензии.

     • KQ2VS (внатрешен хекс L лакт): Внатрешен шеснаесетник на пресврт на приклучокот за навој. Дизајниран за ограничен тесен простор за инсталација. Варијантата на мал конец М5 одговара на минијатурни цилиндри.

     • KQ2VF (каскадно L лакт): Опремен со машки R конец и женски Rc конец. Повеќекратни фитинзи може да се поврзат во серија за разгранување на повеќе патеки, што ја намалува потребата за блокови на колектор.

     • KQ2VD (вертикална гранка 1-на-2): Влез за воздух со еден навој, вертикално се дели на два еднакви излези за цевки. Компактна распределба на воздухот 1-во-2-излез, го намалува вкупниот број на фитинг.

     • KQ2VT (вертикална гранка од 1 до 3): Влез за воздух со еден навој, вертикално се дели на три еднакви излези за цевки. Мини воздушен колектор, најчесто користен за дистрибуција на воздух со повеќе вшмукување во автоматиката.

6. Инструкции за инсталација

     •  Исечете го крајот на цевката нормално и рамно. Вметнете ја цевката директно во монтирањето додека не слушнете „клик“ за да потврдите заклучување.

     •  Отстранување на цевката: Притиснете ја белата јака за ослободување на монтирањето и повлечете ја цевката нанадвор истовремено.

     •  Завиткајте тефлонска лента на нишки. Затегнете се само на шестоаголниот дел; никогаш не нанесувајте вртежен момент на пластичното тело за да спречите пукање.

     •  За сериите KQ2VF во сериско поврзување, обезбедете правилно запечатување на конецот за да избегнете истекување на воздух.

7. Сценарија за примена

     • Машини за автоматизација

     • Роботски системи за вшмукување вакуумски чаши

     • Дистрибуција на извор на воздух за пневматски цилиндри

     • Пневматски кола на производни линии

     • Машини за пакување и воздушни кола за тестирање на тела
