Марка: SOLH од Richge Technology | SMC Стандарден пловечки зглоб, директна замена
|
|
|
|
Пловечкиот спој делува како флексибилна артикулација помеѓу шипката на клипот на цилиндарот и товарот. Неговата основна функција е да ја апсорбира неусогласеноста при монтирање и грешката на паралелизам. Ја штити клипната шипка од страничен потисок, намалувајќи го ризикот од свиткување, ненормално абење и заглавување. Тоа е стандарден суштински додаток за машините за автоматизација.
|
Серии |
Тип |
Клучни карактеристики |
Апликација |
|

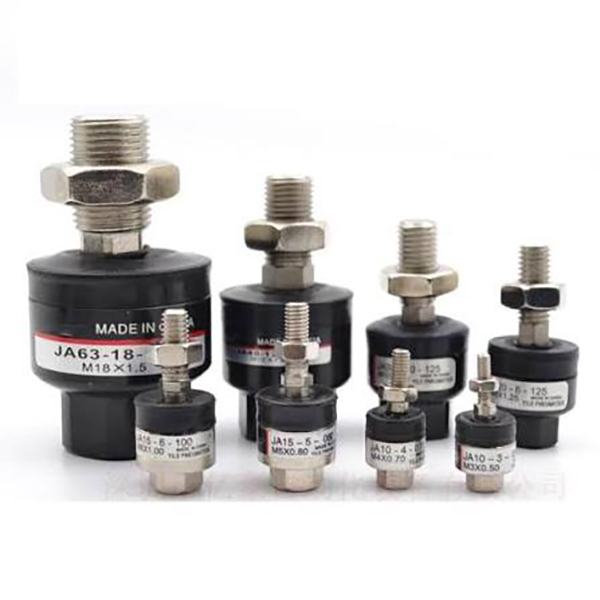

ЈА |

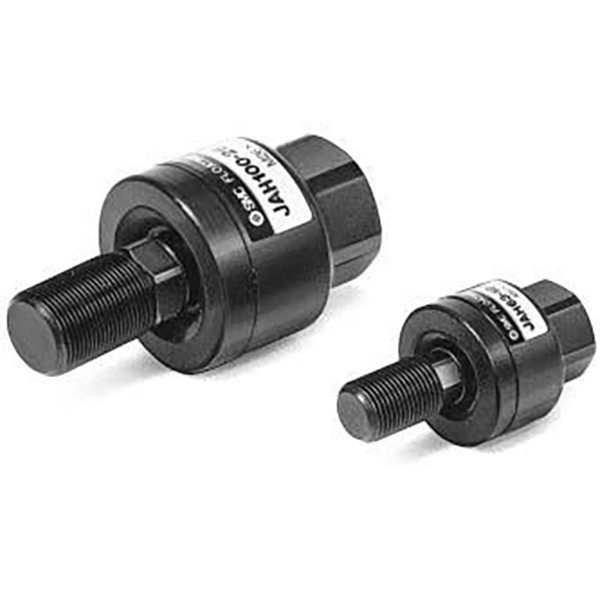

Стандарден пловечки зглоб |
Универзална структура, компатибилна со повеќето стандардни цилиндри |
Опрема за општа автоматизација, отвор на цилиндар Φ6~Φ125 |
|
ЈБ |
За тенки цилиндри |
Ултра краток компактен дизајн за ограничен простор за инсталација |
CQ2 / CDQ2 тенки цилиндри, мини компактни машини |
|
JC |
Ултра-краток / Топчест зглоб со прачка |
Помал плик; Структура на топчест спој за делумно радијално оптоварување |
Микро цилиндри, ултра ограничен простор за монтирање |
|
JS |
Нерѓосувачки челик Отпорен на корозија |
Целосна конструкција SUS304, отпорна на влага и корозија, без бакар |
Храна, медицинска, хемиска, влажна и корозивна чиста средина |
Агол на замавнување: ±5° за JA/JB/JS; избрани JC модели до ±10°
Дозволено поместување: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)
• Работна температура: -5~+70℃ (стандардна); -10~+120℃ (нерѓосувачки челик JS)
• Големини на конец: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, усогласени со отворот на цилиндарот
• Работен притисок: ≤1 MPa за пневматски; ≤3,5 MPa за тешки хидраулични верзии
Земете JA20-8-100 / JB16-6-080 како референца:
Префикс JAJB/JC/JS = тип на серија
1. број (20/16): совпаднат отвор на цилиндар Φ20 / Φ16
2-ри број (86): навој за клипна прачка M8×1,25 / M6×1,0
Наставка (100080): димензија на монтирање / шифра на прачка, одговара на стандардната вкупна должина
|
Модел |
Отвор на цилиндарот |
Спецификација на конец |
Серии |
|

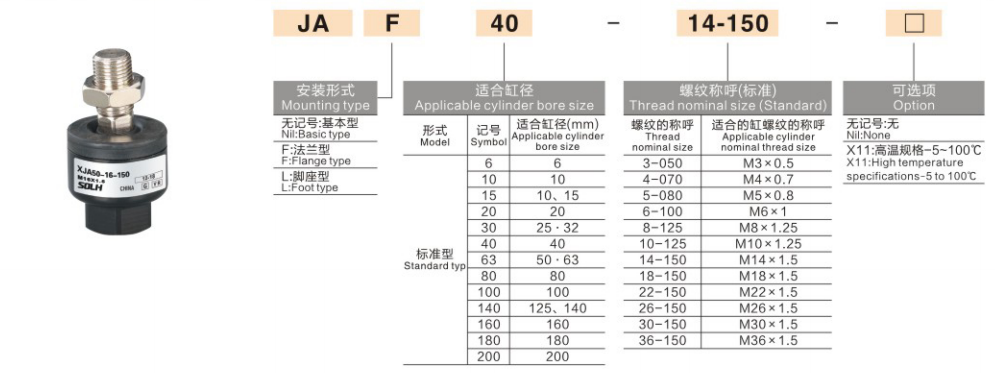

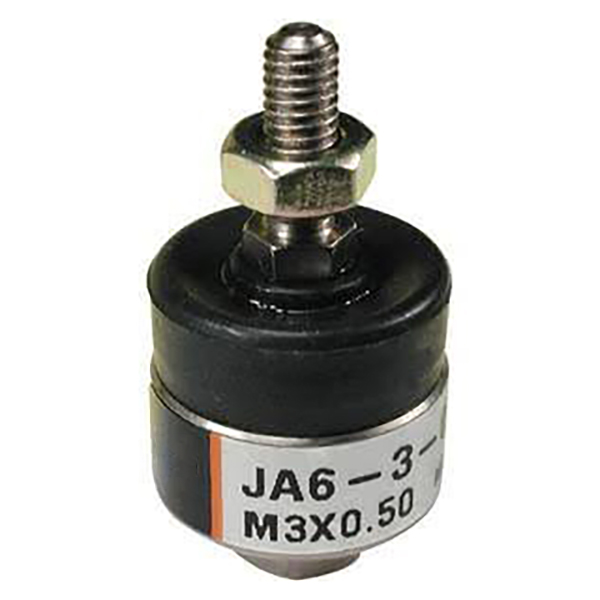

ЈА20-8-100 |
Φ20 |
М8×1,25 |
Стандардна ЈА |
|

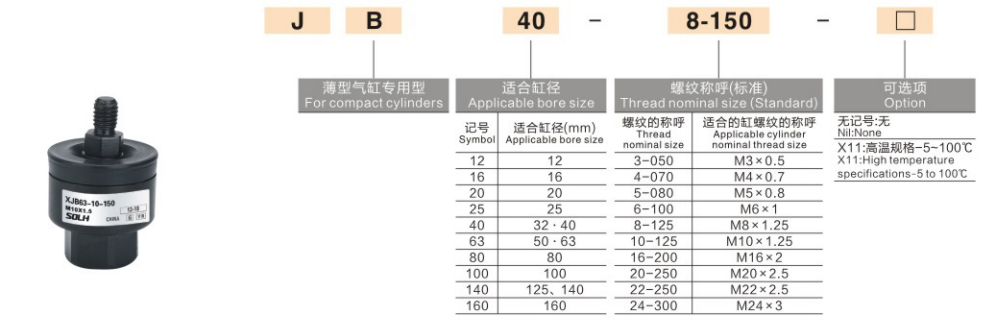

ЈБ16-6-080 |
Φ16 |
М6 × 1,0 |

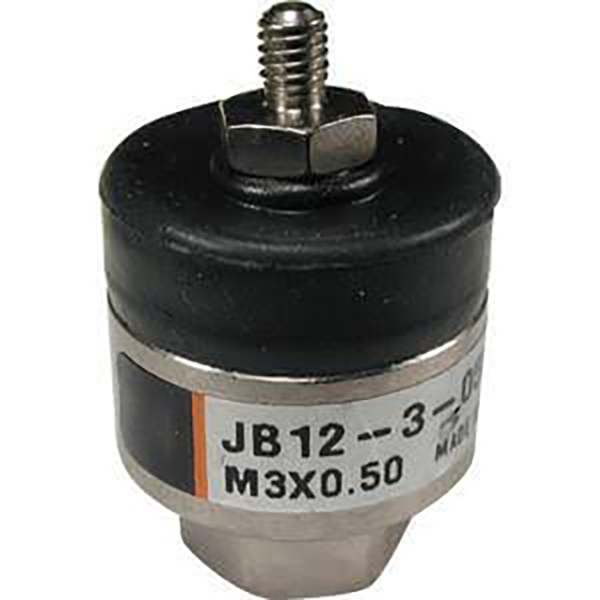

Тенок цилиндар ЈБ |
|

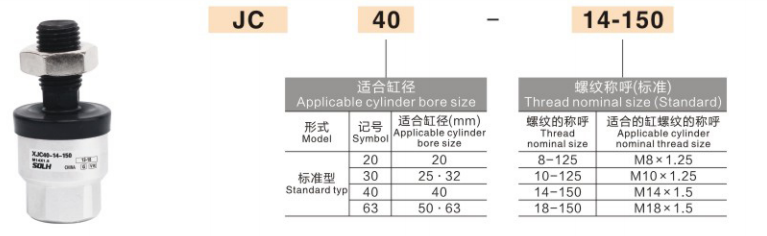

JC10-4-050 |
Φ10 |
М4×0,7 |
Ултра-краток JC |
|

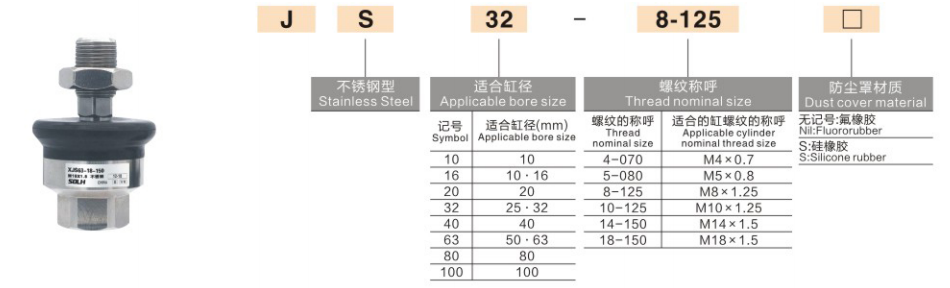

JS32-10-125 |
Φ32 |
М10×1,25 |
SUS304 JS |
1. Изберете серии по тип на цилиндар
Стандарден цилиндар (SC SI / CP96) → JA, општ приоритет
Тенок цилиндар (CQ2 CDQ2) → JB, компактен простор
Микро цилиндар ултра тесен распоред → JC ултра-краток
Храна медицинска / влажна / корозивна средина → JS нерѓосувачки челик
2. Одговарајте на големината на конецот и отворот
Потврдете го навојот на клипната шипка (M5 M8 / M10 итн.) и отворот на цилиндерот. Забелешка: истата дупка од различни марки може да има различни спецификации на конец, секогаш проверувајте според вистинскиот цртеж на цилиндарот.
3. Оптоварување на натпревар и работна состојба
Стандардна пневматска: стандардна серија ОК
Тешко оптоварување хидраулично: изберете наменски пловечки спој за тешки товари (не е нормално JA)
Висока фреквентна реципрокација: претпочитајте верзија на капакот за прав за подолг работен век
• Отстранете го капачето за прашина пред да го навивате на клипната шипка, повторно инсталирајте го по склопувањето за да избегнете дробење на капачето.
• Нанесете мала количина анаеробна шкафче за конци на конците. Тефлонската лента е забранета; остатоците може да го заглават топчестиот зглоб.
• Следете го наведениот вртежен момент на затегнување. Прекумерното затегнување го заклучува топчестиот зглоб и ја оневозможува функцијата за лебдење.
• Рачно замавнете по инсталацијата за да потврдите слободно движење без лепење.
Пловечките зглобови SOLH JA/JB/JC/JS целосно ги следат кодирањето на моделот SMC, спецификацијата за димензија и перформанси. Директна замена за увезени делови, со конкурентни цени и пократко време на испорака, идеални за масовно намалување на трошоците за опремата.
