Механички прекинувач за притисок од серијата IS10 Reed Tube

Марка: SOLH од Richge Technology

Позиционирање на производот

     Серијата SOLH IS10 е механички прекинувач за притисок со бесконтактна цевка (сува трска), основна компонента за следење на притисокот за стандардни пневматски кола. Одликувајќи се со едноставна компактна структура и ултра доверливи перформанси со долг циклус, тој е нашироко усогласен со три единици за подмачкување на регулатор на филтер за воздух FRL за откривање на воздушниот притисок во реално време и излез на сигнал за блокирање.

Работен принцип и внатрешна јадро структура

  1. Работен принцип

     -- Компримираниот воздух го турка клипот против напнатоста на пружината, вградениот магнет на клипот се движи блиску до цевката од трска за да го комплетира магнетното активирање и спроводливоста на колото. Кога воздушниот притисок паѓа под прагот на ресетирање, пролетта го турка клипот назад, магнетот се оддалечува од цевката од трска и колото се прекинува.

  2. Основни структурни делови

     -- Клипот со интегриран постојан магнет: Го чувствува поместувањето на воздушниот притисок

     -- Цевка од трска (прекинувач за сува трска): Безконтактно магнетно активирање, нула механичка контактна абразија

     -- Завртка за прилагодување на притисокот: Рачно поставен праг на активирањето со шрафцигер

     -- Механички градуиран прозорец за гледање: Директно отчитување на претходно поставената вредност на притисокот во единица MPa

Табела со стандардни основни технички спецификации

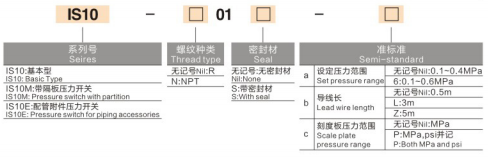

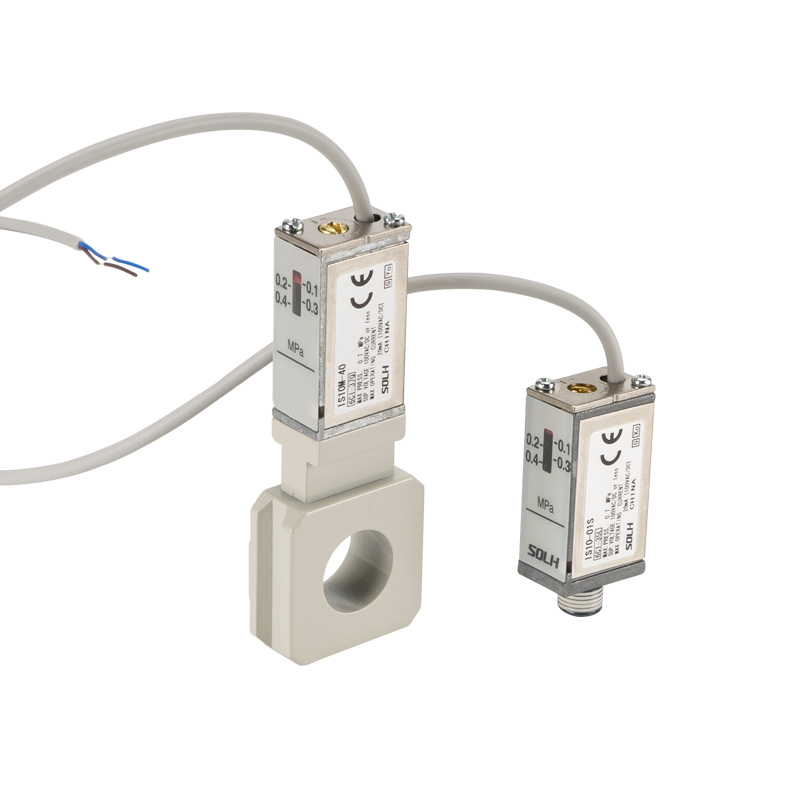

Целосна серија модел и два стила на монтирање

Две главни структури за инсталација за различни барања за распоред:

  1. Тип на монтирање на внатрешен конец (IS10-01S)

     -- Директна инсталација на завртката преку приклучок за навој R1/8, компатибилен со единечен цилиндар, излез на електромагнетниот вентил и мини индивидуални воздушни сервисни единици.

  2. Тип на држач на основата на колектор (IS10M / IS10E)

     -- IS10M опремен со квадратна основа за стегање од страна, може директно да се прицврсти на SMC стандардниот AC модуларен FRL три-единици без дополнителни приклучоци за адаптер, со што се заштедува простор за внатрешна инсталација на кабинетот.

Конкурентни предности на основни производи

  1. Нулта механички контакт абење

     -- Неконтактно активирање на магнетна трска, без електрична искра на допирната точка; работен век 5 ~ 10 пати подолг од традиционалните механички микро-контактни прекинувачи за притисок како што е IS3000.

  2. Интуитивна офлајн калибрација на притисок

     -- Страничен вграден прозорец со градуирана скала MPa, приспособете ја завртката за поставување со шрафцигер; прагот на притисок може да се постави без напојување на лице место.

  3. Универзална компатибилност со AC & DC оптоварување

     -- Ги поддржува сите AC/DC напон под 100V, може директно да придвижува минијатурни електромагнетни вентили или да поврзува дигитални влезни терминали на PLC без средно реле.

  4. Минијатурен лесен компактен дизајн

     -- 16% полесен и 11% помал волумен од серијата IS1000 од старата генерација, совршено одговара на високо интегрираниот тесен распоред на автоматизирана опрема.

Усогласување на типични сценарија за индустриска примена

  1. Главниот извор на воздух за следење и аларм со низок притисок

     -- Инсталиран на излезот од три-единици FRL; испраќа сигнал за аларм за блокирање кога притисокот на напојувањето падне под 0,4 MPa за да ги заштити пневматските вибратори и ударните чекани од недоволно оштетување на потисок.

  2. Потврда за положбата на цилиндарот со целосен удар

     -- Кога цилиндерот целосно се протега, притисокот во комората се зголемува до претходно поставената вредност за излезниот активирачки сигнал за секвенцијално блокирање на следното дејство на производната станица.

  3. Безбедносна заштита на колото на вибраторите

     -- Мониторинг на работен воздушен притисок во реално време; прекинете го напојувањето на брзиот издувен вентил кога притисокот е помал од прагот, избегнувајте изгорување на вибраторот предизвикано од слаба сила на вибрации.

Резиме на една реченица

     Прекинувачот за притисок со бесконтактни цевки од трска од серијата SOLH IS10 нуди варијанти за монтирање на навој и FRL колектор со приспособлив опсег, со прилагодлив опсег од 0,1~0,6 MPa, долг работен век од 5 милиони и офлајн калибрација на притисокот, идеален ефтин компактен сензор за следење на притисокот на воздухот за цилиндри, вибратори и општи автомати.
