Серија на пневматски компоненти

SOLH Y тип двоен ушен спој за шипки со пневматски цилиндричен крај, стандарден конектор за вилушка што може да се замени со SMC/AirTAC делови. Внатрешен навој M10×1,25-M27×2 соодветни отвори од 32-125mm, дупка за игла φ10-27mm, ±5° единечно замавнување на авион. Јаглероден челик поцрнет/галванизиран или нерѓосувачки челик. Идеален за едно уво оптоварување со држачи со големо оптоварување во притискање и артикулирани механизми.

Пловечки спој од типот SOLH F за крај на прачка од пневматски цилиндри, флексибилен конектор за компензација на топчеста глава. Апсорбира аксијално/радијално неусогласеност (аксијално ±1,5mm, аголно ±2°~±5°), ја елиминира страничната сила и ги штити заптивките на цилиндрите. Навои M6×1.0-M20×1.5 соодветни дупки од 16-100 mm, анодизиран алуминиум или 304 нерѓосувачки. Заменливо со серијата AirTAC F, SMC JAF/JAHF. Идеален за прицврстување на печатот, монтажни линии и пренесување со долги патеки.

Краен лежиште за шипка од типот SOLH U за шипки со пневматски цилиндри, универзален зглобен спој од 360° со замав ±13°~±15°. Компензира коаксијално отстапување до 2 mm, ја елиминира страничната сила и ги штити заптивките на цилиндрите. Навои M6×1.0-M27×2 соодветни дупки од 16-125 mm, со челик/самоподмачкувачки бакар / 304 не'рѓосувачки опции. AirTAC F-U и SMC PHS се заменливи. Идеален за механизми со големи брзини, ексцентрични и повеќеаголни оптоварувања.

Самозаклучувачка пневматска брза спојка SOLH C-тип, дизајн со самозаклучување на челична топка за работа со една рака. NBR запечатување, работен притисок 0-1,0MPa. Опции за никел челик / пластика. Серии PP10~PP40, PF/PH/SP/SM за Φ4×6~Φ8×12 PU цевка и нишки G1/4, G3/8, G1/2. Крос бренд заменлив со SMC и AirTAC. Широко се користи за воздушни компресори, воздушни алатки и пневматски линии на вакуумски генератори.

SOLH KQ2H директно притискање со еден допир, директна замена за SMC KQ2H. Тело POM, месинг конец обложен со никел, NBR заптивка. Работи за компримиран воздух до 1,0 MPa и вакуум до -95 kPa. Покрива Φ2-Φ16 PU/PA цевки, метрички M & R конусни навои, конфигурации со еднаков дијаметар и намалување. Идеален за вакуумски генератори, микро цилиндри и затворени пневматски цевководи за автоматизација.

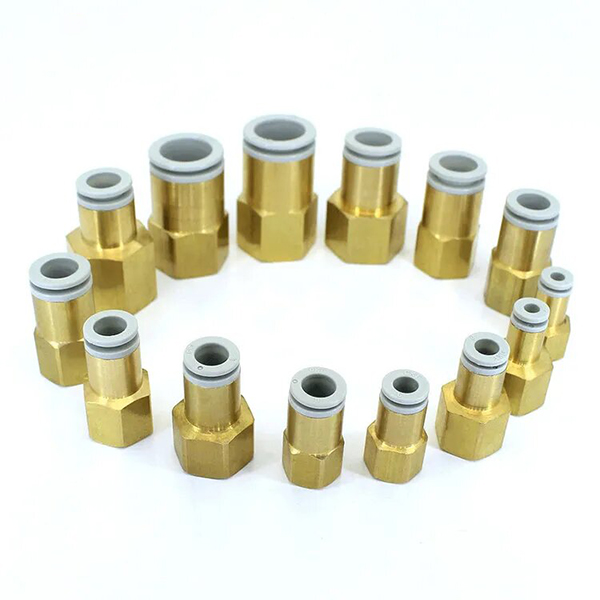

SOLH KQ2F притискање со еден допир, директна замена за SMC KQ2F. Тело од месинг обложено со никел, NBR заптивка, работи за вакуум (-0,1MPa) до 1,0MPa компримиран воздух. Еден крај за PU/PA/FEP/PFA цевка, еден крај женски навој M5/Rc1/8~Rc1/2. Компактен ротирачки дизајн за цевководи со тесен простор, широко користен на електромагнетните вентили, цилиндрите и автоматизираните вакуумски кола.

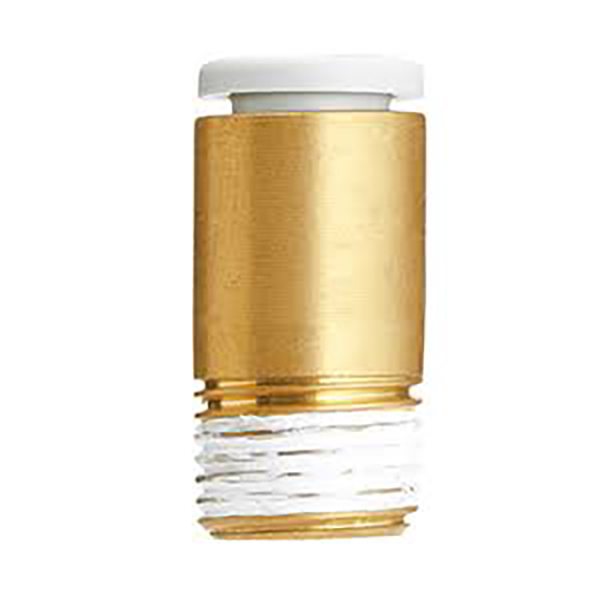

SOLH KQ2S со еден допир се вклопува, директна замена на SMC KQ2S. Тело од месинг обложено со никел, NBR заптивка, работи за вакуум (-0,1MPa) до 1,0MPa компримиран воздух. Едниот крај за PU/PA цевка, крај на машки навој со вдлабнат внатрешен шестоаголник, овозможува затегнување на шестоаголниот клуч во тесен простор. Одлично за компактни острови на вентили, пневматски жици со висока густина и системи за адсорпција на вакуум.

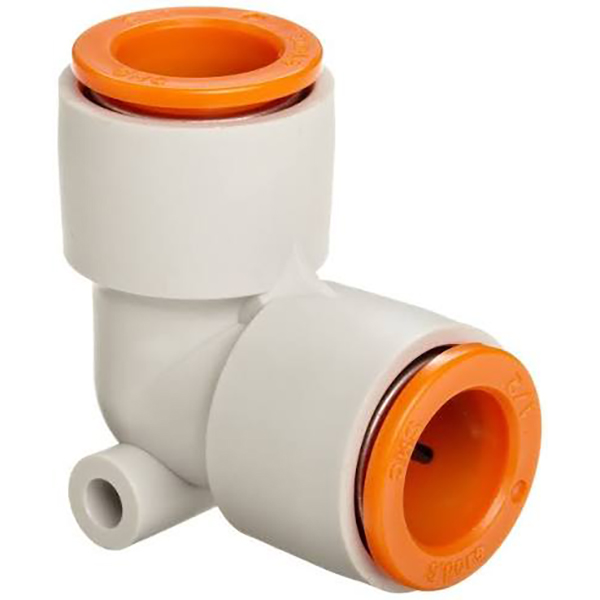

SOLH KQ2L притискање со лактот со еден допир со 90°, директна замена за SMC KQ2L. Тело POM, NBR заптивка, поддржува 0~1,0MPa компримиран воздух и вакуум до 95 kPa. Повеќе стилови: машки конец, лакт со еднаков дијаметар, лактот на стеблото и лактот за намалување на стеблото за PU/PA цевка. Совршен за заштеда на простор за цевководи од 90° на вакуумски генератори, електромагнетни вентили и машини за автоматизација.

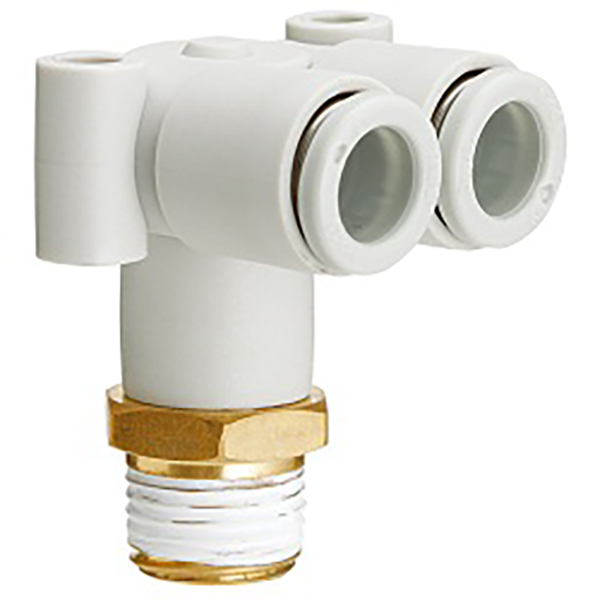

SOLH KQ2LU-тип L-тип 1 до 2 приклучок за притискање со два колена, заменлив со SMC KQ2LU. Дизајн на еден влез со два излеза од 90° за избалансиран проток на воздух. Тело POM, месинг обложен со никел и NBR заптивка, работи за 0~1,0MPa компримиран воздух и -95kPa вакуум. Опции за повеќекратна нишка и еднаков дијаметар за PU/PA цевки, широко користени во роботски краен ефектор и разгранување на вакуумски вшмукувачки чаши.
