Вакуум исфрлач со портен каросерија од серијата ZH‑D

Вакуум исфрлач со портен каросерија од серијата ZH‑D | Едностепен вакуумски генератор Venturi со директно пневматско поврзување

Марка: SOLH од Richge Technology | Целосно механички заменлив со увезен вакуумски генератор од серијата Ж

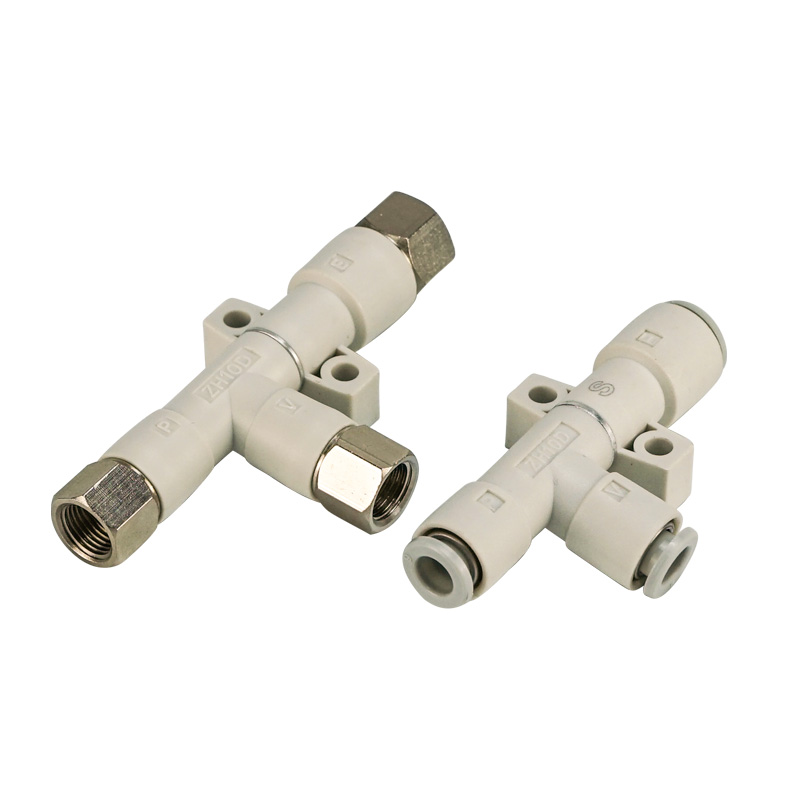

1. Преглед на производот

     ZH‑D типот пренесен на каросеријата е едностепен вентури вакуум ејектор. За три независни приклучоци, вклучително и SUP порта за напојување, VAC вакуумската порта и EXH издувната порта, потребно е надворешно цевководство. Нема вграден придушувач во главното тело. Компактен и лесен дизајн со интегрирана структура на млазницата од смола, целосно заменлива со увезената серија ZH.

  Разлика на моделот

     • Ж‑D Тип пренесен од телото: Три порти за надворешни цевки, без вграден придушувач.

     • Тип на кутија ZH‑B: Опремен со интегриран придушувач во внатрешноста на телото, резервирани само приклучоци за напојување и вакуум.

  Две оценки за изведба:

     • С-спецификација (висок вакуум): Врвен вакуум - 90 kPa, идеален за запечатени мазни работни парчиња.

     • L-спецификација (висок проток): Поголем проток на вшмукување со пониско ниво на вакуум, за порозни работни парчиња што дишат како хартија, ткаенина и картон.

  Капаци за отвори на млазницата Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 mm. Поддржете повеќе опции за поврзување: фитинг со еден допир, G/Rc навој, NPT царски навој. Повеќекратни решенија за монтирање: директно прицврстување со завртки, држач за монтирање и инсталација на DIN шина. Широко се применува за роботски ефектори и модули со повеќе станици.

2. Целосно објаснување за кодирање на моделот

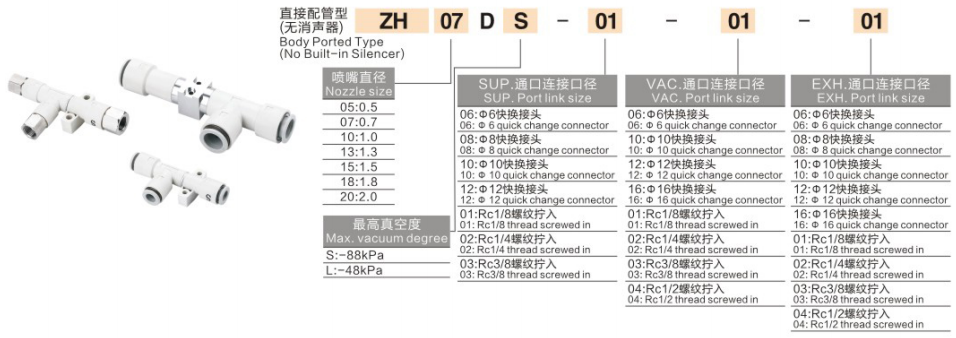

Пример модел:Ж10DSA-06-08-10

     • Ж: Сериски код на вакуум ејектор

     • 10: Шифра на отворот на млазницата

     • Д/Б: Форма на телото. D = тип пренесен на телото со 3 надворешни порти без вграден придушувач; B = тип на кутија со интегриран придушувач

     • С/Л: Вакуумска карактеристика. S = краен тип на висок вакуум - 90 kPa со умерен проток на вшмукување; L = тип со висок проток. ZH05-13 крајна ‑48 kPa; ZH15-20 ултимативни -66 kPa, голем проток за работните парчиња што дишат

     • A: Лесна верзија од новата генерација со скратена димензија и намалена тежина

     • ‑06‑08‑10: Спецификација на порта(SUP‑VAC‑EXH). Двоцифрениот број значи метричка големина на фитинг со еден допир (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 за G/Rc конец; N01/N02 за NPT царска нишка.

  Пример за нарачка: ZH13DSA‑08‑10‑10
     ZH вакуумски ејектор пренесен на телото, млазница Φ1,3 мм, S степен на висок вакуум, нова лесна верзија; порта за напојување Φ8, порта за вакуум Φ10, порта за издувни гасови Φ10 фитинг со еден допир.

3. Основни предности на перформансите

     • Три целосно независни надворешни порти: Одделно снабдување со SUP, VAC вакуум и EXH издувни порти. Издувниот гас може да поврзе надворешен придушувач или централизиран издувен цевковод. Погоден за интеграција на роботски ефектор и модул, без внатрешни ограничувања на просторот на пригушувачот.

     • Лесна интегрирана млазница од смола: Млазницата и главното тело интегрално обликувани за значително намалување на тежината, совршени за EOAT со голема брзина. Новата верзија А ја скратува должината и висината, тежината е намалена до 74%.

     • Опции за изведба на двоен вакуум: S висок вакуум за мазни запечатени работни парчиња, вклучувајќи стакло, метален лим и пластично куќиште; L со висок проток за картон, филм, ткаенина и материјали склони кон истекување за компензација на истекување.

     • Богат избор на пристаништа: Метрички фитинг со еден допир, G/Rc навој за цевки и NPT царски навој за адаптација на опремата на глобалниот пазар.

     • Разновидни методи на монтирање: Директно прицврстување со завртка, стандарден држач, држач во облик на L и монтажа на DIN шина за флексибилен распоред.

     • Барање за работа без масло: Подмачкувањето со магла е забрането, потребен е само сув филтриран компримиран воздух.

4. Стандардни технички спецификации

Перформанси при притисок на напојување од 0,5 MPa (ANR)

За варијанта L-висок проток: поголем проток на вшмукување под идентична дупка на млазницата со пониско крајно ниво на вакуум.

5. Споредбена табела ZH‑D VS ZH‑B

6. Упатство за избор чекор-по-чекор

     • Избор на перформанси С/Л

 ￮ ✅ S висок вакуум (‑90 kPa): мазни запечатени работни парчиња како челична плоча, стакло, пластично куќиште, ПХБ; мало истекување, потребна е голема сила на адсорпција.

 ￮ ✅ L со висок проток: картон, пена, филм, ткаенина и други работни парчиња што можат да дишат склони кон истекување, големиот проток го компензира истекувањето од вакуум.

     • Избор на отворот на млазницата: Изберете според вкупната површина на адсорпција на вшмукување. Поголемата млазница носи поголем проток на вшмукување, а во меѓувреме поголема потрошувачка на воздух. Избегнувајте преголема млазница за да спречите отпад од компримиран воздух.

     • Избор на тип на порта: Метрички фитинг со еден допир (06/08/10/12) за домашна опрема за автоматизација; G нишка / NPT нишка за машини за извоз во странство.

     • Забелешка за ракување со издувните гасови за D-тип: D‑variant нема вграден придушувач. EXH издувната порта мора да поврзе надворешен придушувач во спротивно бучавата ќе биде екстремна; или насочете ја издувната цевка надвор од кабинетот за опрема.

     • Раствор за откривање на вакуум: вакуумски ејектор од серијата ZH без вграден прекинувач за притисок. Додајте надворешен ZSE вакуумски прекинувач за притисок доколку е потребен сигнал за повратна информација.

7. Типични сценарија за примена

     • Роботот EOAT бирање крај на раката: 3C пластични делови, PCB и ракување со листови со батерии

     • Индустријата за пакување: земање картонски, филм и хартиени материјали

     • Роботот за откопчување на делови за вбризгување со мала големина

     • Мултипаралелен вакуумски модул за синхрона адсорпција со повеќе вшмукувачки чаши

     • Станици за автоматизација кои бараат централизиран издув на отпадни гасови надвор од куќиштето на опремата

8. Опис на дијаграмот на стандардно пневматско коло

     Стандардно коло пренесено на телото ZH‑D: AFC филтер за извор на воздух (забранета единица за магла за масло) → електромагнетниот вентил 3/2 → порта за напојување SUP на ZH‑D; VAC вакуумската порта го поврзува ZFC вакуумскиот филтер потоа со вшмукувачката чаша; Издувната порта EXH поврзува надворешен придушувач или издувно црево насочено надвор од опремата.

9. Важни оперативни белешки

     • Подмачкувачот со магла е строго забранет. Загадувачот на маслото ќе го затне малиот отвор на млазницата, ќе предизвика распаѓање на силата на вшмукување или целосно откажување. Само филтер за воздух треба да се користи за третман на изворот на воздух.

     • Внатрешниот вакуумски филтер ZFC мора да се инсталира на вакуумската страна. Влегувањето на честички од прашина ќе доведе до блокирање на млазницата.

     • За исфрлувачот на телото ZH‑D, издувната порта EXH мора да опреми пригушувач за да се избегне прекумерно ниво на бучава.

     • Препорачан притисок на напојување: 0,4-0,5 MPa. Не се препорачува долгорочно континуирано работење под полни 0,6 MPa.

     • Минимизирајте ја должината на цревото помеѓу вакуумскиот ејектор и вшмукувачката чаша, намалете го волуменот на цевководот за побрз одговор на вакуум.
