Внатрешен прав вакуум ејектор од серијата ZU

Внатрешен прав вакуум ејектор од серијата ZU | SOLH Права цевка Вметнете Тип на вакуум генератор

Марка: SOLH од Richge Technology | SMC Стандарден заменлив внатрешен вакуум ејектор

1. Преглед на производот

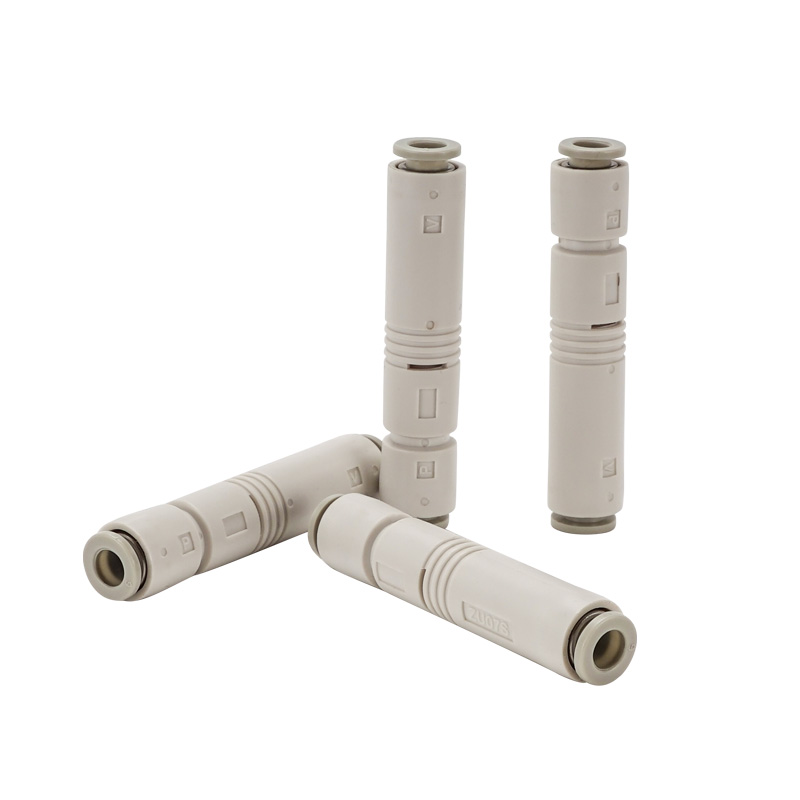

     Серијата ZU е вакуумски ејектор со правоаголна цевка. Вакуумската порта и портата за довод на воздух се наредени коаксијално во права линија. Се одликува со најмали димензии, ултра мала тежина и инсталација за заштеда на простор. Погоден за дистрибуирани вшмукувачки чаши, подвижни компоненти и тесен затворен простор.

2. Основна структура и работен принцип

     • Структура: Приклучок за напојување SUP → млазница → дел за дифузер → VAC вакуумска порта → EXH издувен отвор, интегрално обликувано тело од смола.

     • Принцип: Брзиот млаз на компримиран воздух низ млазницата создава негативен притисок на вакуумската порта за вакуумска адсорпција; издувни гасови со вградена структура за пригушување.

     • Материјал: Главно тело: инженерска PBT смола; фитинг со еден допир: ПОМ. Без бакар и без флуор, усогласен со RoHS.

     • Тежина: ZU05 ≈6,5g, ZU07≈7,0g; Нова ZU□Подобрена верзија само 3,9 g.

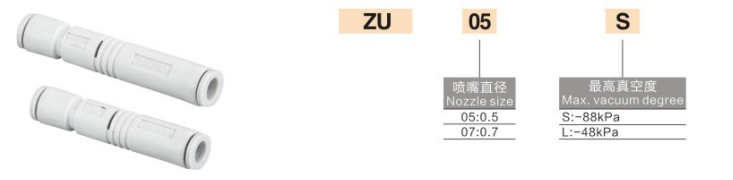

3. Правило за кодирање на моделот (SMC Standard)

  Стара верзија (ZU05 / ZU07)

  Формат: ZU + отвор на млазницата + тип (S/L)

     • ZU05S: млазница Φ0,5, тип со висок вакуум (-84 kPa)

     • ZU05L: млазница Φ0,5, тип со висок проток (-48 kPa)

     • ZU07S: млазница Φ0,7, тип со висок вакуум

     • ZU07L: Ф0,7 млазница, тип со висок проток

  Нова подобрена верзија (ZU□A, пократка и полесна)

  Формат: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Висок вакуум (-87~-90kPa); L = Висок проток (-48 kPa)

     • A = надградена верзија: должината е скратена за 11%, тежината намалена за 40%

4. Табела со клучни параметри @0,45MPa Стандарден притисок на снабдување

5. S Висок вакуум VS L Висок проток

     • S Висок вакуумски тип: Краен вакуум -84~-90kPa. За мали вшмукувачки чаши, тенки, добро запечатени работни парчиња за кои е потребна силна адсорпциона сила, како што се електронски компоненти и тенки фолии.

     • L Тип на висок проток: Краен вакуум -48 kPa со поголем проток на вшмукување. Погоден за работни парчиња порозна/груба површина, големи вшмукувачки чаши, големо истекување и побарувачка за брза реакција, на пр. картон и дрвена табла.

6. Водич за инсталација и цевки

  1. Инсталација: Монтирање во која било ориентација, не е потребен држач за прицврстување; може директно да се вметне во средината на воздушниот цевковод.

  2. Цевководи

￮ Приклучок за напојување SUP: поврзете Ф6 воздушна цевка (стандардна)

￮ VAC вакуумска порта: поврзете вшмукување чаша / вакуумски цевковод

￮ EXH порта за издувни гасови: отворена за атмосфера, не блокирајте

  3. Притисок: Стандардна 0,45MPa, работен опсег 0,1~0,6MPa

  4. Температура: 5~50℃ (без шлаг во изворот на воздух)

7. Типични сценарија за примена

     • 3C електроника, полупроводничка, дистрибуирана адсорпција со мали вшмукувачки чаши

     • Производствена линија за автоматизација, подвижни делови / роботски краен ефектор

     • Тесен простор за инсталација, лесни и брзи апликации за одговор

     • Ракување со тенка хартија, тенок филм, ситни делови и електронски чипови

8. Споредба на избор: ЗУ против ЗБ против ЗЛ
