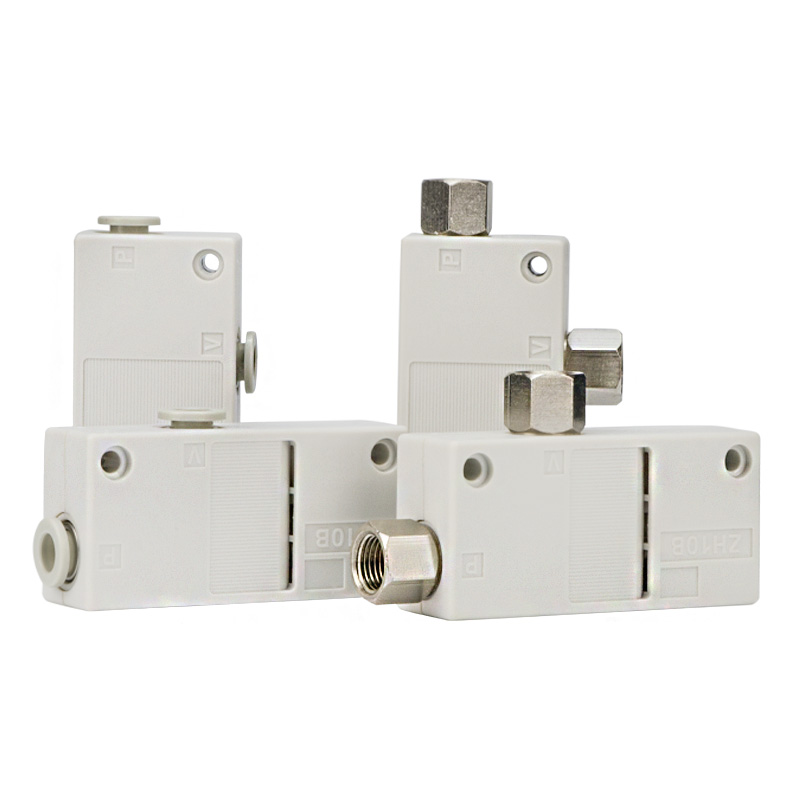

Вакуум исфрлач од типот кутија од серијата ZH‑B

Вакуум исфрлач од типот кутија од серијата ZH‑B | Вграден придушувач Едностепен Вентури вакуумски генератор

Марка: SOLH од Richge Technology | Замена за паѓање компатибилна со увезена серија ZH-B

1. Преглед на производот

     Вакуумски ејектор од типот кутија ZH‑B го прифаќа принципот на вентури во една фаза со интегриран придушувач во внатрешноста на телото. Резервирани се само две порти: порта за напојување SUP и вакуумска порта VAC, без посебна порта за издувни гасови. Издувниот воздух се испушта директно преку вградениот придушувач. Потребна е ултра едноставна инсталација без надворешен придушувач. Целосно заменлив со увезениот ZH‑B по димензии и интерфејс за поврзување. Достапни се две изведби: S тип со висок вакуум и L тип со голем проток, со целосни големини на прскалките. Идеален за компактни мали тела за автоматизација и апликации за роботи за избор и место.

  Разлика на моделот

     • Тип на кутија ZH‑B: Вграден придушувач, 2 порти (SUP и VAC)

     • Ж‑D Тип пренесен од телото: Нема вграден придушувач, 3 независни порти SUP/VAC/EXH за надворешни цевки

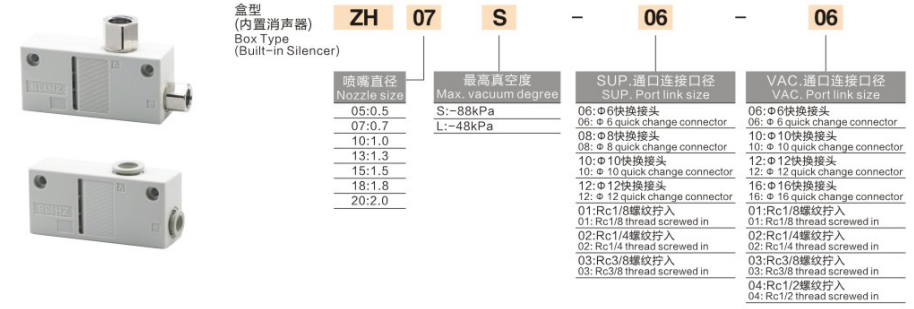

2. Целосно објаснување за кодирање на моделот

  Пример:Ж07S-06-06

     • Ж: Сериски код, вакуум исфрлач од типот кутија со вграден придушувач

     • 07: Шифра за големина на млазницата

     • С/Л: Максимална вакуумска карактеристика. S = висок вакуум; L = висок проток

     • 06: Големина на поврзување на пристаништето за напојување SUP

     • 06: Големина на поврзување на вакуумската порта VAC

  Референтна табела за кодот на пристаништето

  Пример за нарачка: ZH10S‑08‑10
     Вакуум исфрлач од типот ZH кутија со вграден придушувач, млазница Φ1,0 mm, S висококвалитетна вакуумска класа; порта за снабдување Φ8 фитинг со еден допир, вакуумска порта Φ10 фитинг со еден допир.

3. Основни предности на перформансите

     • Интегриран вграден придушувач: Не е потребен надворешен придушувач. Издувниот воздух се испушта преку внатрешната структура за замолчување. Помалку резервни делови, низок шум и заштеда на простор.

     • Само 2 порти за едноставни жици: Само SUP приклучок за довод на воздух и VAC приклучок за вакуум, без посебна порта за издувни гасови. Совршен за ограничен компактен простор за инсталација.

     • Изборни верзии со двојни перформанси

￮ S Висок вакуум (-88 kPa): Силна адсорпциона сила за добро запечатени работни парчиња како што се челичен лим, стакло, ПХБ и пластично куќиште.

￮ L Висок проток (-48 kPa): Поголем проток на вшмукување за да се компензира истекувањето на вакуум, погоден за порозни материјали што дишат, вклучувајќи хартија, филм, картон и пена.

     • Повеќекратни селекции на порти: Метрички фитинзи со еден допир широко користени за домашни машини; Верзии на женски конец Rc за опрема за извоз.

     • Лесно PBT тело: Интегрално обликувана млазница PBT, мала тежина, погодна за мал робот EOAT. Поддржува директно монтирање со завртка или инсталација на држач.

     • Работа без масло: Потребен е само сув филтриран компримиран воздух, забрането е подмачкување со магла со масло.

4. Стандардни технички спецификации

  Референтни перформанси при притисок на напојување од 0,5 MPa

5. ZH‑B Тип кутија VS ZH‑D Тип пренесен со каросерија

6. Упатство за избор

     • Избор на S/L верзија

￮ ✅ S Високо вакуум: мазни запечатени работни парчиња кои бараат силна адсорпциона сила.

￮ ✅ L Висок проток: Работните парчиња што пропуштаат како што се картон, филм, ткаенина, големиот проток го компензира истекувањето на вакуум.

     • Избор на отвори на млазницата: Изберете врз основа на вкупната површина на адсорпција на вшмукувачката чаша. Поголемата млазница носи поголем проток и поголема потрошувачка на воздух. Избегнувајте преголема млазница за да спречите отпад од компримиран воздух.

     • Избор на порта: Метрички фитинзи со еден допир (06/08/10) за домашна автоматизација; Rc конец (01/02) за извозни машини.

     • Детекција на вакуум: Нема вграден сензор за притисок. Инсталирајте ZSE вакуумски притисочен прекинувач во вакуумското коло за потврда за вакуум или аларм за дел што недостасува.

7. Стандардно пневматско коло

     Единица за сервисирање на изворот на воздух AFC (единица за магла за масло е забранета) → електромагнетниот вентил 3/2 → порта за напојување SUP на ZH‑B; VAC вакуумска порта → ZFC вакуумски филтер → вакуумска вшмукувачка чаша.

8. Важни оперативни белешки

     • Подмачкувач за магла за масло е строго забранет. Контаминацијата на маслото ќе ја затне малата млазница и ќе ја намали силата на вшмукување.

     • ZFC вакуумскиот филтер мора да се инсталира на вакуумската страна за да ја блокира прашината и да ја заштити млазницата.

     • Препорачан притисок на напојување: 0,4~0,5MPa. Не се препорачува долгорочно континуирано работење под целосен притисок од 0,6 MPa.

     • Чувајте го цревото помеѓу ејекторот и вшмукувачката чаша што е можно пократко, намалете го волуменот на цевководот за побрз одговор на вакуум.

     • Вградениот елемент за пригушувач ќе акумулира прашина по долготрајна употреба. Исчистете го или заменете го елементот на пригушувачот штом ќе падне вшмукувањето.
