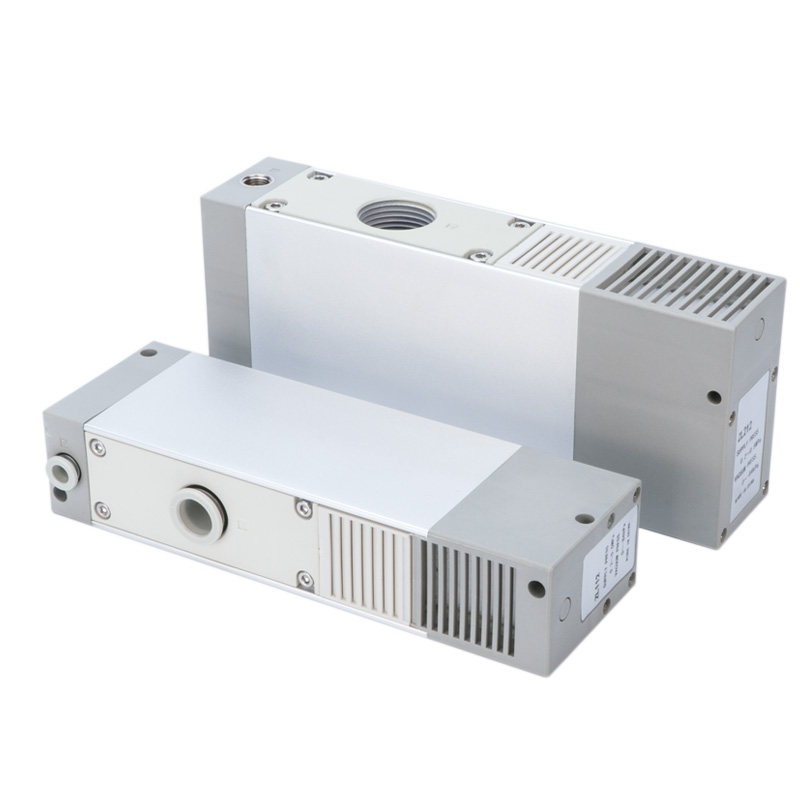

Марка: SOLH од Richge Technology | Целосно механички и интерфејс може да се заменат со оригиналната серија SMC ZL1
 |

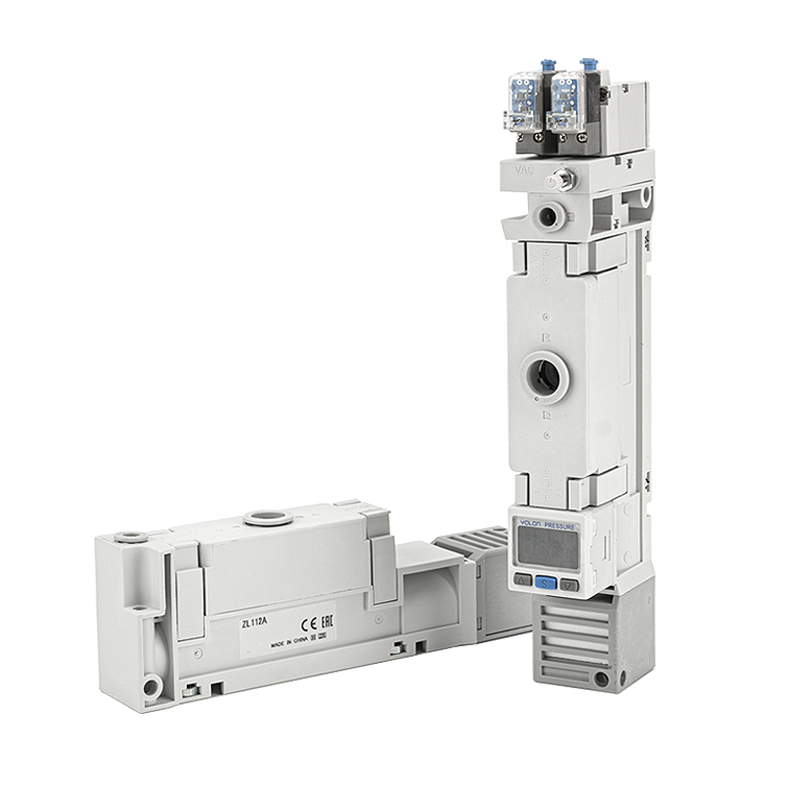

Серијата SOLIH ZL1 ја усвојува повеќестепената структура на вакуумски ејектор на дифузер вентури за заштеда на енергија, целосно заменлива со оригиналната димензија на SMC ZL1 и распоредот на портата. Под идентични услови за потрошувачка на воздух, тој обезбедува поголем проток на вшмукување и помала загуба на енергија. Широко распространет за роботски манипулатори со бирање и поставување со голема брзина и силни апликации за адсорпција за порозни работни парчиња што дишат.

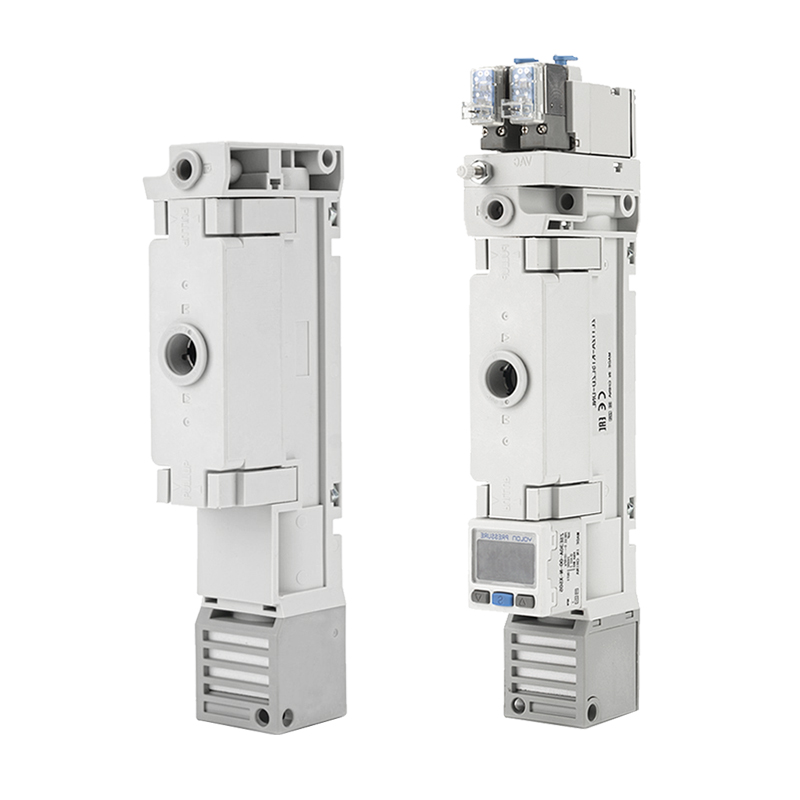

Две основни конфигурации за избор:
• Тип без вентил (без вентил): Само чисто тело на ејектор, контролирано со надворешни електромагнетни вентили. Ефтин и многу флексибилен за сопствена системска интеграција.
• Со тип на вентил: Интегриран вентил за напојување, вентил за ослободување и модул за откривање на вакуум притисок. Не се потребни дополнителни надворешни компоненти на вентилот, поедноставени цевки и побрз одговор. Претпочитано главно решение за роботско алатирање на крајот од раката (EOAT).
Спецификација на моделот 12A: Максимален проток на вшмукување 100L/min (ANR), работен притисок на доводниот воздух 0,4~0,6MPa чист компримиран воздух. Приклучок за снабдување и вакуумски приклучок опремени со фитинзи со еден допир: Φ6 метрички или Φ1/2 инчи царски опционални.

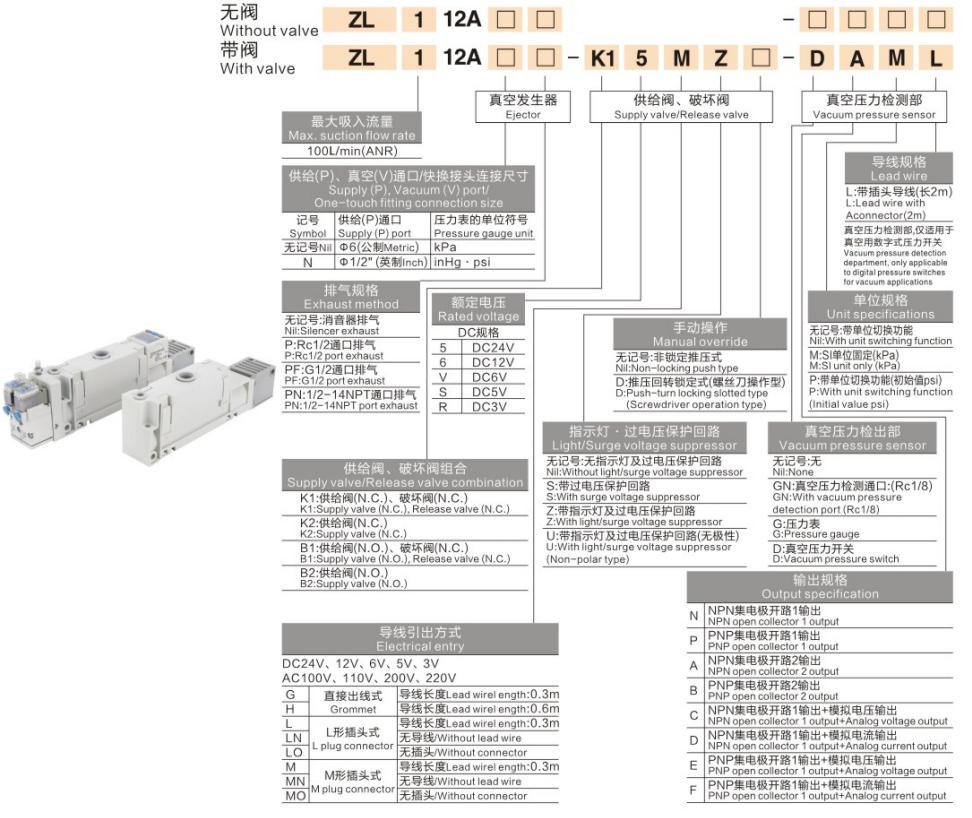

2.1 Основно кодирање без вентил
ZL1-12A
• ZL1: Повеќестепена шифра на серија на вакуумски ејектор
• 12A: Шифра за големина, максимален проток на вшмукување 100 L/min (ANR)
Целосен пример:ZL1-12A‑K15MZ‑DAML
|
Код сегмент |
Соодветен модул и дефиниција |
|
ZL1-12A |
Серија + код за големина (100L/min) главно тело на вакуум ејектор |
|
К1 |
Комбинација на вентил за напојување N.C. + вентил за ослободување N.C., склоп на вентил за снабдување / ослободување |
|
5 |
Номинален напон на серпентина DC24V |
|
M |
Излез од жица од типот на приклучок во форма на М, должина на кабел 0,3 m |
|
Z |
Со индикаторска ламба и коло за заштита од пренапон |
|
D |
Вградена единица за откривање вакуумски прекинувач за притисок |
|
A |
Спецификации за излез на двоканален двоканален отворен колектор на NPN |
|
М(Л) |
Кабел за прекинувач за притисок: 0,3m / 2m со приклучок, изберете само еден |
3.1 Напојување (P) / Вакуум (V) Порта Големина на фитинг со еден допир
|
Означи |
Пристаниште за снабдување (P). |
Опции на единицата за притисок |
|
Без ознака / Н |
Φ6 Метричко монтирање со еден допир |
kPa |
|
Инчен верзија |
Φ1/2" Империјален фитинг со еден допир |
во Hg, psi |
3.2 Метод на издувни гасови
|
Означи |
Опис на издувните гасови |
|
Нема ознака |
Издувни гасови на пригушувач (стандардни перформанси со низок шум) |
|
ПР |
1/4" порта издувни гасови, надворешни цевки за централизиран издув |
|
PG1/2 |
G1/2 приклучок за издувни гасови, централизиран издув со голем проток |
|
PN1/2-14NPT |
NPT 1/2-14 пристанишен издув за северноамериканска опрема |
3.3 Номинален напон
|
Код |
Спецификација на напон |
|
5 |
DC24V (индустриски мејнстрим) |
|
6 |
DC12V |
|
V |
DC6V (опционално) |
|
VDC |
DC5V (само прилагодено) |
3.4 Комбинации на вентили за напојување и вентили за ослободување (за модели со вентил)
|
Код |
Комбинација на вентили |
Опис на функцијата |
|
К1 |
Вентил за напојување N.C. + Вентил за ослободување N.C. |
Напојувајте го снабдувањето со енергија за создавање вакуум; активирајте го ослободувањето за брзо прекинување-вакуум. Стандардна мејнстрим селекција. |
|
К2 |
Напојувачки вентил N.C. (без вентил за ослободување) |
Само контрола на снабдувањето; природно ослободен вакуум, решение оптимизирано за трошоците. |
|
Б1 |
Вентил за напојување N.O. + Ослободете го вентилот N.C. |
Нормално отворен вентил за напојување, континуирано довод на воздух при исклучување, за посебни работни услови за држење на вакуум. |
|
Б2 |
Вентил за напојување N.O. (без вентил за ослободување) |
Основна конфигурација на вообичаено отворено снабдување. |
3.5 Функција за рачно отфрлање
|
Означи |
Режим на работа со рачно поништување |
|
Нема ознака |
Копче што не се заклучува: притиснете за да се активира, отпуштете го за ресетирање. |
|
D |
Тип на заклучување со вртење со притискање (за работа со шрафцигер), брава за континуирано снабдување со воздух за време на пуштање во работа и отстранување грешки. |
3.6 Индикаторска ламба и заштитно коло од пренапон
|
Означи |
Опис на конфигурацијата |
|
Нема ознака |
Нема индикаторска светилка и нема заштитно коло од пренапон. |
|
S |
Вградено коло за потиснување на пренапони за продолжување на работниот век на серпентина. |
|
Z |
Индикаторска ламба плус заштитно коло од пренапон за визуелизација на статусот на вклучување. |
|
U |
Показна светилка без поларитет и заштитно коло од пренапон, дозволено произволно поврзување. |
3.7 Режим на електричен влез / излез од жица
|
Код |
Дефиниција за излез на кабел |
|
G |
Влез на кабел со напнатост, должина на кабел:0,3м |
|
H |
Излез од типот на приклучок во форма L, должина на кабел: 0,6 m |
|
LN |
Тип на приклучок во форма на L, не се испорачува кабел (приклучок за жици што го подготвува самиот клиент) |
|
M |
Излез од типот на приклучок во форма на М, должина на кабел: 0,3 m |
|
МН |
Тип на приклучок во форма на М, не се испорачува кабел (приклучок за жици што го подготвува самиот клиент) |
3.8 Единица за вакуум притисок (важи само за единици опремени со вакуумско откривање)
|
Означи |
Поставување на единицата |
|
Нема ознака |
Префрлување со повеќе единици: може да се избере kPa / inHg / psi |
|
M |
Фиксна единица, само kPa |
|
S |
Префрлување со повеќе единици, фабрички поставено на psi |
|
P |
Префрлување со повеќе единици, фабрички поставено на psi |
3,9 Модул за откривање на вакуумски притисок
|
Означи |
Функција и апликација за откривање |
|
Нема ознака |
Нема единица за откривање; чисто тело на ејектор, поврзете го надворешниот сензор посебно. |
|
ГН |
Порта за откривање вакуум (Rc1/8), поврзете надворешен дигитален манометар или модул за стекнување PLC. |
|
G |
Вграден аналоген манометар за локално визуелно отчитување на ниво на вакуум на лице место. |
|
D |
Вграден вакуумски прекинувач за притисок, излезен прекинувач / аналоген сигнал за аларм за дел што недостасува и повратни информации од работното парче на местото. |
3.10 Излезна спецификација (за прекинувач за вакуум притисок од тип D)
|
Код |
Опис на излезниот режим |
|
N |
NPN 1-канален излез со отворен колектор, стандард за влезен канал PLC NPN |
|
P |
PNP излез со 1 канал со отворен колектор |
|
A |
NPN независен излез со двоканален отворен колектор |
|
W |
PNP независен излез со двоканален отворен колектор |
|
C |
NPN 1-канален прекинувач + аналоген напон излез |
|
D |
NPN 1-канален прекинувач + аналоген излез на струја |
|
E |
PNP 1-канален прекинувач + аналоген напон излез |
|
F |
PNP 1-канален прекинувач + аналоген излез на струја |
3.11 Спецификација на кабел за прекинувач за притисок (за тип D)
|
Код |
Дефиниција на кабел |
|
L |
Однапред склопен приклучен кабел, вкупна должина: 2m |
|
M |
Претходно склопен приклучен кабел, вкупна должина: 0,3 m |
|
Ставка на параметар |
Стандардна спецификација |
|
Принцип на работа |
Повеќестепен дифузен вентури вакуум ејектор, структура за заштеда на енергија со висока ефикасност |
|
Максимален проток на вшмукување (големина 12А) |
100 л/мин. (ANR) |
|
Стандарден воздушен притисок за снабдување |
0,4 ~ 0,6 MPa |
|
Напојување / Вакуум пристаниште |
Монтирање со еден допир: Φ6 метрички / Φ1/2" Imperial опционално |
|
Опции за издувни гасови |
Стандарден издув на пригушувач; PR / PG / PN централизиран надворешен издув од типот на порта е опционален |
|
Номинален напон на серпентина |
DC24V / DC12V / DC6V; DC5V достапен по сопствено барање |
|
Опции за електричен влез |
Шипка G / H‑L форма приклучок / M‑M форма приклучок; Верзија без LN / MN кабел за ожичување на клиентите |
|
Единица за откривање на вакуум |
Нема детекција / Порта за откривање GN (Rc1/8) / G локален манометар / D вграден вакуумски прекинувач за притисок |
|
Излез на сигнал |
NPN / PNP излез на единечен двоканален прекинувач; аналоген напон/тековен излез по избор |
|
Индикатор и заштита од пренапони |
Без заштита / S-заштита од пренапони / Z индикатор + заштита / U индикатор без поларитет + заштита |
|
Ставка за споредба |
Тип без вентил ZL1-12A |
Со тип на вентил ZL1‑12A‑K1… |
|
Интегрирани вентили |
Нема вградени вентили, потребен е надворешен 3-насочен електромагнетниот вентил |
Интегриран вентил за напојување + вентил за ослободување (серија K1/K2/B1/B2) |
|
Метод на вакуумски прекин |
Контролиран со надворешен вентил или природно ослободување |
Инстант прекин на вакуум со вграден вентил за ослободување за брзо паѓање на работните парчиња |
|
Брзина на одговор |
Зависи од надворешниот вентил и распоредот на цевката |
Побрз интегриран одговор за примена на роботи со висока стапка на циклус |
|
Комплексност на цевки |
Потребни се посебни вентили, фитинзи и додатоци за филтри |
Високо интегрирана, минимална работа на цевководи на лице место |
|
Трошоци и флексибилност |
Најниска цена, максимална флексибилност на дизајнот на системот |
Повисоко ниво на интеграција, најпосакувано за робот EOAT краен ефектор |
|
Откривање на притисок |
Потребен е надворешен вакуумски прекинувач за притисок |
Опционален вграден G манометар / D вакуумски прекинувач за притисок |
Решение 1: Коло со оптимизирана цена без вентили
АФЦ2000 третман со два единки со извор на воздух без масло → 3V110 3-насочен електромагнетниот вентил → ZL1-12A вакуумски исфрлач без вентил → ZPT вакуумска вшмукувачка чаша
Решение 2: Со вентил, робот со голема брзина, избира и поставете коло
AR регулатор на притисок → ZL1‑12A‑K15MZ‑DAML (интегриран вентил за напојување, вентил за ослободување и прекинувач за притисок за вакуум) → вшмукување чаша со краен ефект на робот, автоматска функција за аларм за обработуваното парче што недостасува.
Решение 3: Повеќебанкарско централизирано коло за снабдување со воздух
AFC со голем проток на две единици без масло → повеќекратен склоп ZL1 со колектор за исфрлање вентил → синхроно земање материјал со повеќе вшмукувачки чаши.
• Големина на порта: За стандардни цевки PU6 / Φ6, изберете метричка порта без ознака. За империјални Φ1/2" цевки, наведете ја империјалната порта заедно со единицата за притисок inHg / psi.
• Издувни гасови: За опкружување на работилницата со низок шум, чувајте го стандардниот издув на пригушувачот. За исцрпување до одредената безбедна област, прифатете централизиран издув од типот на PR / PG / PN порта.
• Напон: DC24V (шифра 5) за домашна опрема за автоматизација; DC12V / DC6V за европски извозни проекти или нисконапонски уреди.
• Комбинација на вентили: K1 (N.C. снабдување + N.C. ослободување) за стандарден избор и место со голема брзина; К2 за намалување на трошоците; B1/B2 за посебни нормално отворени работни услови за држење на вакуум.
• Барање за откривање: Изберете D вакуумски прекинувач за притисок (NPN/PNP одговара на типот на влезен PLC) за аларм со дел што недостасува на PLC; G локален манометар за визуелна инспекција на лице место; Порта за откривање GN за аквизиција на надворешни податоци од трета страна.
• Индикатор и заштита од пренапони: Изберете верзија Z / U за дијагностичка индикација на кабинетот; S пренапонска заштита за влажна сурова работна средина.
• Рачно отфрлање: Изберете D рачно отфрлање за заклучување со вртење за чести сценарија за пуштање во работа и отстранување грешки, поддржувајте заклучено континуирано довод на воздух.
• 3C електроника ПХБ и ракување со чип со голема брзина на избор и место
• Литиум-јонска батерија пренос на материјал од лист електрода
• Картон и порозен материјал со силна адсорпција
• Тешко роботско берење стакло и лим
• Отстранување и симнување на делови од робот со вбризгување
• Апликација за грабање пакување за преработка на храна
• Логистичко сортирање роботски системи за пренос со голема брзина
• НЕ користете FRL единици за магла за масло (AC / BC серија од три единици) за довод на воздух со вакуум ејектор. Маслото за подмачкување ќе ги затне млазниците на повеќестепените дифузери, мора да ја примени единицата за третман со извор на воздух со две единици без масло AFC.
• Задолжително инсталирајте го вградениот вакуумски филтер ZFC на возводната страна. Ситните повеќестепени млазници се чувствителни на прашина; протокот на вшмукување ќе се деградира силно откако ќе се затнат од контаминација со честички.
• Држете ја должината на цревото помеѓу ејекторот и вшмукувачката чаша што е можно пократка за да гарантирате брзо создавање вакуум и стабилни перформанси на вшмукување.
• Оптимален опсег на притисок на воздухот за снабдување 0,4~0,6MPa. Недоволниот притисок доведува до слабо вшмукување; прекумерниот притисок ја зголемува потрошувачката на компримиран воздух.
• За моделите со вентил, изберете ги верзиите Z / S / U со вградено коло за заштита од пренапони за да го продолжите работниот век на електромагнетниот серпентина во контролните кабинети.
• За централизирани конфигурации за издувни гасови PR / PG / PN, одржувајте непречени издувни цевки, повратниот притисок сериозно ќе ги влоши перформансите на градењето вакуум.
