Повеќестепен вакуумски генератор од серијата PBM/PBX

PBM / PBX серија мини повеќестепени мулти-енергетски вакуум исфрлач | Складен вакуумски генератор во стил на Piab

Марка: SOLH од Richge Technology | Ултра тенок вакуумски генератор Вентури со 2 фази што може да се натрупува

1. Преглед на производот

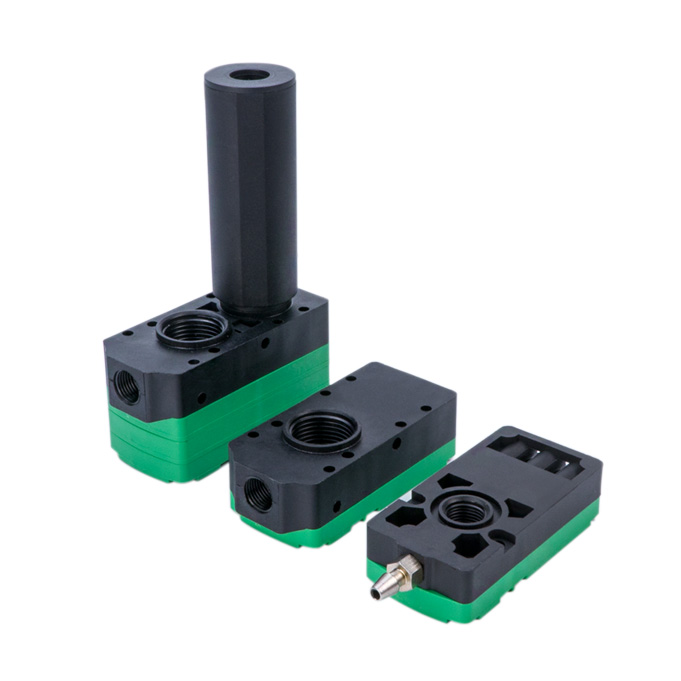

   PBM / PBX се мини двостепени дифузни повеќестепени вакуумски генератори во стилот на Piab, познати и како повеќеенергетски вакуумски генератори. Тие прифаќаат модуларен дизајн кој може да се натрупува со ултра тенко лесно тело. PBM е стандардна верзија на вграден придушувач, додека PBX е сложен надворешен придушувач. Достапни се три функционални верзии: Тип А без вентил, Тип Б со вентил за напојување, Целосно мултиенергетски интегриран модел Тип C.

  Поставување на јадрото: Компактен отпечаток, мала потрошувачка на воздух и голем проток на вшмукување. Поддржува повеќеслојно редење со независна контрола за повеќе вшмукувачки чаши. Идеален за робот EOAT, палетизирачки и порозни работни парчиња со вшмукување чаши од пена.

      • PBM Standard Mini: Вграден придушувач, тенко тело, низок шум, погоден за единечна единица или наредени склопови

      • PBX X-mini Соединение Тип: кертриџ со надворешен придушувач што може да се отстрани, повисок краен вакуум, поголем проток и подобра дисипација на топлина, дизајнирана за континуирано работење со висок циклус

  Оценки за големина: 5 / 10 / 20 / 30. Бројот претставува еквивалентна моќност на вакуумската пумпа (0,05~0,3 kW). Функционални верзии: Основен, интегриран вентил за напојување Б без вентил, C целосен мулти-енергетски модел (вентил за напојување + вентил за прекин + откривање на притисок на вакуум + прилагодлив гас за прекин на вакуум).

2. Правило за кодирање на модел

  Пример: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Стандарден мини тип со вграден придушувач

￮ PBX: Сложен тип X-mini со надворешен кертриџ за придушувач

     • 10: Шифра за големина (5 /10 /20 /30)

￮ 5: Микро мал проток, ситни компоненти

￮ 10: Мал-среден проток, 3C мали делови

￮ 20: Бестселер со среден проток, картон, филм и пена за вшмукување

￮ 30: Голем проток, порозен лист со голема површина и палетизирање

     • A/B/C: Функционална верзија

￮ О: Основна единица без вентил, само телото на генераторот, контролирано со надворешен електромагнетниот вентил

￮ Б: верзија со еден вентил, вграден електромагнетниот вентил за напојување, опционален еднонасочен вентил за задржување притисок, природно ослободување на вакуум

￮ C: Целосна мулти-енергетска верзија, вентил за напојување + вентил за прекин на вакуум + дигитален прекинувач за притисок за вакуум + прилагодлив гас за дување

     • К1: Комбинација на вентили, K1 = Нормално затворен доводен вентил + Нормално затворен прекинувачки вентил

     • 5/6: Напон на серпентина: 5=DC24V, 6=DC12V

     • L/M: Спецификација за жица

     • FN: Излез на прекинувачот за притисок (NPN/PNP, единица опционална kPa/inHg)

  Пример за нарачка: PBM20-C. Дефиниција: PBM стандарден вграден придушувач, големина 20, тип C со целосен повеќеенергетски модел, интегриран вентил за напојување и прекин, прилагодлив прекин на вакуум и аларм за откривање вакуум.

3. Основна разлика PBM VS PBX

4. Споредба на функции на верзијата A/B/C

5. Резиме на техничка спецификација

  Перформанси @0,5MPa Притисок на снабдување

6. Водич за избор

  Изберете PBM или PBX

     • ✅ PBM: Ограничен простор за инсталација, робот EOAT, редовен интермитентен циклус, не е потребен испакнат придушувач

     • ✅ PBX: Вшмукувачка чаша пена, порозна картонска кутија, долга континуирана работа, потребен е поголем проток и вакуум

  Изберете верзија A / B / C

     • ✅ Верзија C Multi-Energy: Апликација за роботи, брзо ослободување од дување + аларм за откривање на исчезнати делови, намалување на надворешните вентили и цевки (претпочитано)

     • ✅ Верзија Б: Ограничен буџет, без ослободување од вакуум со дување, работното парче ослободено од само-тежината

     • ✅ Верзија А: Фиксна опрема со постоечки надворешен електромагнетниот вентил, најниска цена за набавка

  Функција на колектор што може да се натрупува (Клучна предност на PBM/PBX)

     PBM5 може да собере до 16 слоеви; PBM10 поддржува до 12 слоеви. PBX ја дели истата способност за редење. Секој слој поседува независно вакуумско коло без меѓусебни пречки, споделувајќи едно главно снабдување со воздух. Најдобар избор за пренос на повеќе станици и модули со повеќе млазници.

     Материјал за заптивки: NBR за општи услови; FKM за храна или киселински/алкално корозивни средини.

7. Пневматско коло за мулти-енергетски модел од типот C

     Извор на воздух → AFC филтер за воздух (забрането магла за масло) → AR регулатор на притисок → PBM/PBX-C порта за довод на воздух; Вакуумска порта → ZFC вакуумски филтер → вшмукување чаша. Две жици за сигнал DC24V се поврзуваат со PLC: едната за контрола на адсорпција на вакуум, другата за прилагодлив прекин на вакуум со дување. Сигнал за повратни информации за вакуум што се користи за откривање на исчезнатите / испуштените работни парчиња.

8. Забелешки за работа

     • Доводот на воздух мора да биде сув и филтриран, забрането е лубрикаторот за магла за масло. Контаминацијата на маслото ќе ги затне двостепените млазници.

     • ZFC вакуумскиот филтер мора да се инсталира во вакуумскиот цевковод. Прашината лесно ги блокира млазниците и ја намалува силата на вшмукување.

     • Касета со надворешен придушувач на PBX мора да биде целосно инсталирана; неговото отстранување предизвикува исклучително гласна бучава.

     • Полека прилагодете го гасот за вакуумски прекин од тип C. Прекумерното отворање ќе ги однесе тенкиот филм и работните парчиња хартија.

     • За склопување на повеќе-единици наредени колектори, зголемете ја главната цевка за довод на воздух за да го стабилизирате притисокот за сите единици.

     • Широка толеранција на температура; обезбедете да нема шлаг на изворот на воздух при услови на ниска температура.
