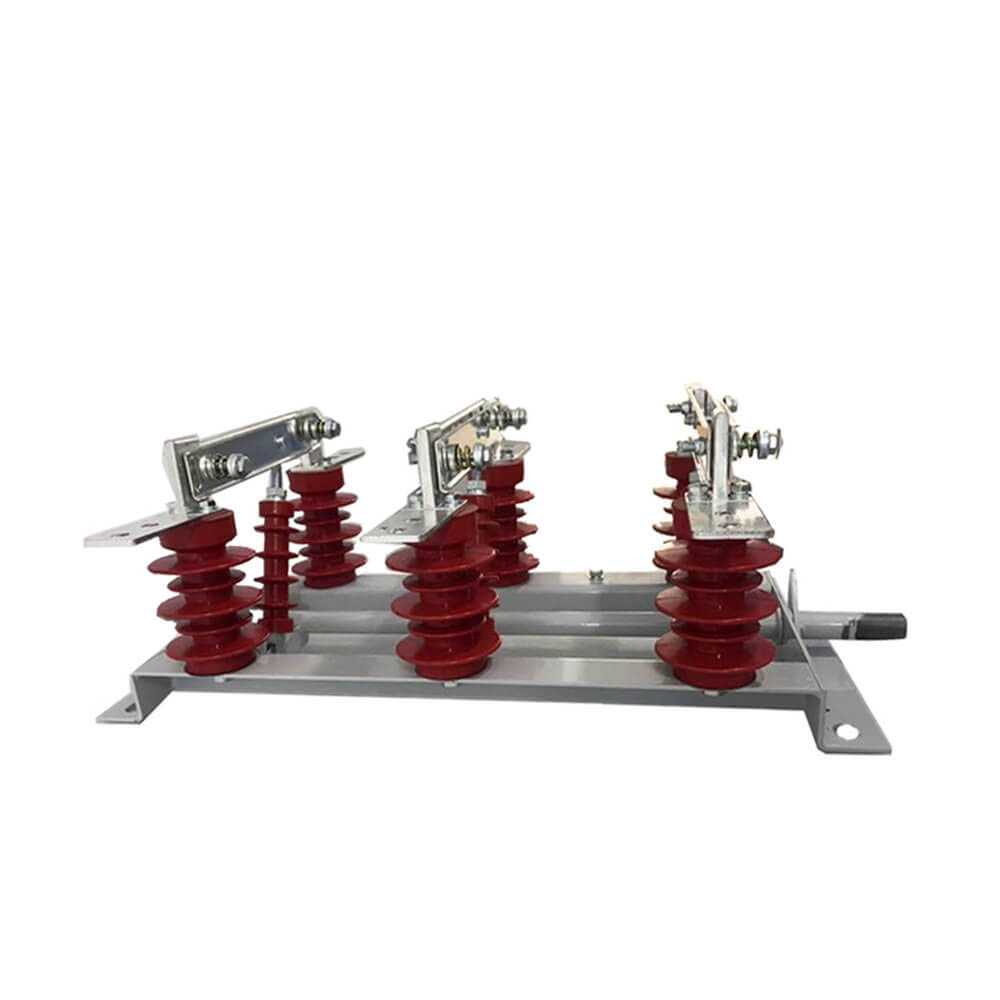

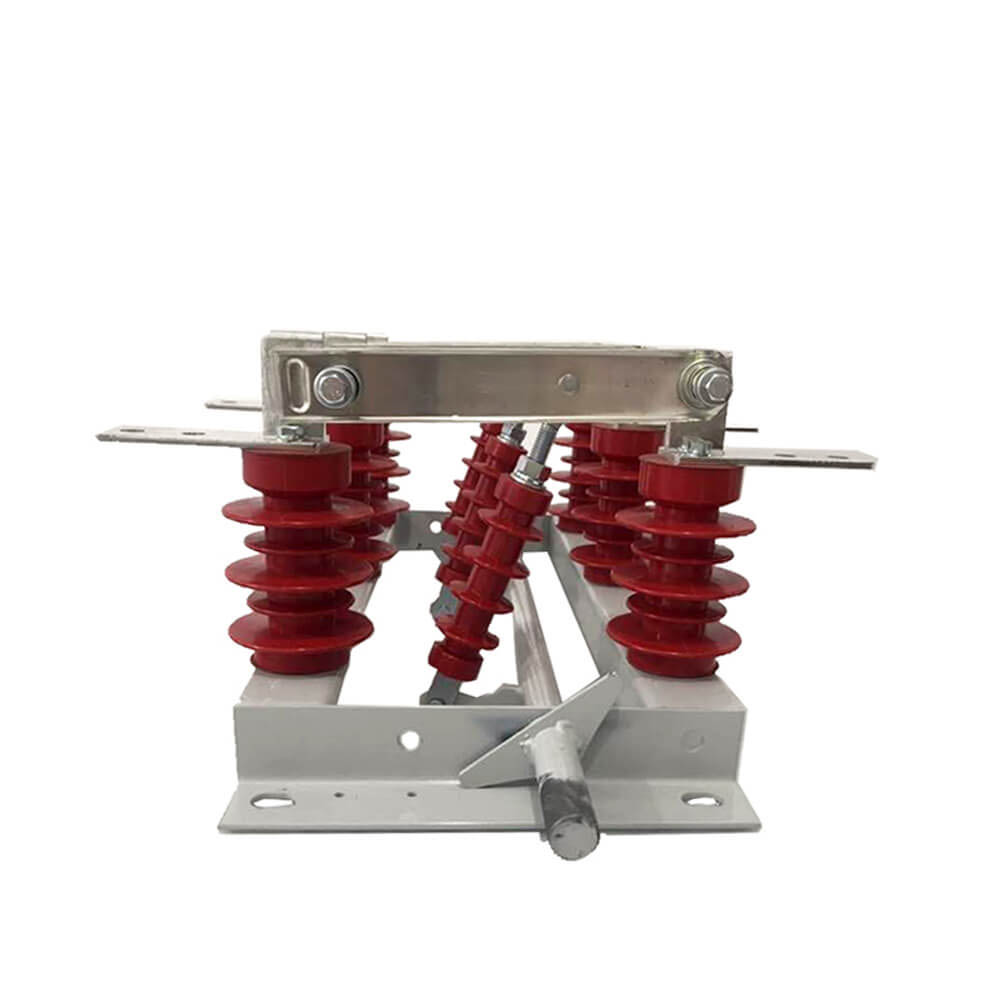

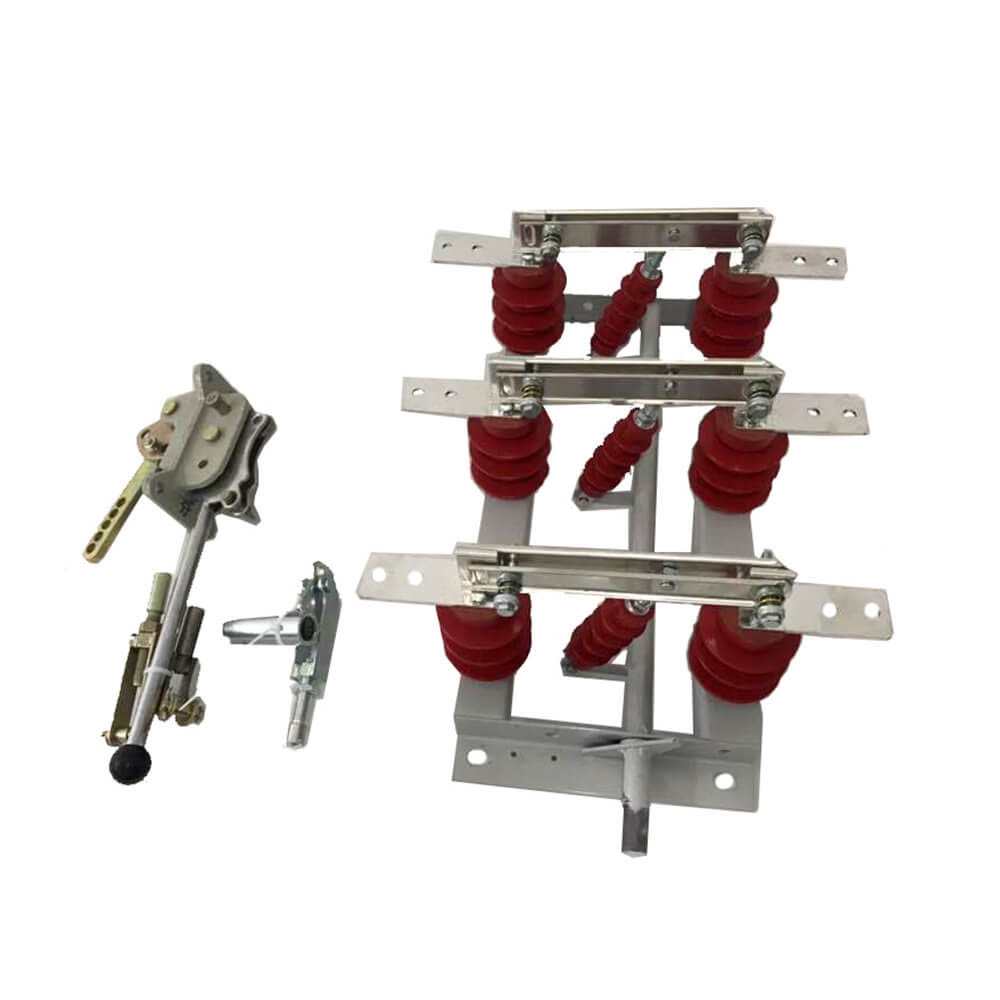

Проводниот дел од GN19-12/400, 630, 1000, 1250 прекинувач за исклучување на типот е фиксиран на основата од два столб изолатори за секоја фаза. (GN19-12C/400, 630, 1000, 1250 тип има еден изолатор на столбови и еден изолатор на порцеланска обвивка.) Трите фази се инсталирани паралелно, а спроводниот дел се состои од статички контакти на контактни ножеви и сопственици на контакт (или спроводливи прачки). Секоја фаза од контактниот нож е поврзана со средината на изолаторот на вратоврска, изолаторот за врзување и е инсталиран на основата на вретеното поврзано. Вретено е поврзано со шипката за поврзување (кориснички) и CS6-1 тип на механизам за движење преку рачката. Контактниот нож за поврзување е составен од две склопени бакарни плочи, кои не само што ја зголемуваат областа за дисипација на топлина на контактниот нож за да се намали долната температура, туку и ја подобрува механичката јачина на контактниот нож, така што динамичката стабилност на прекинувачот е подобрена. Едниот крај на контактниот нож е поставен на контактниот блок (или на спроводната шипка) со завртка (автомобил на Шоу). GN19-12/1000, 1250 во контакт со инсталацијата на магнетната плоча за заклучување, плус целта на магнетната чинија за заклучување е дека кога голема струја со краток спој за подобрување на двата нож за контакт со жлебот помеѓу | привлечност. GN19-12/400, 630 прекинувачи за исклучување имаат мала граница низ струјата, така што нема потреба да додадете магнетна плоча за заклучување.
1. Изолација и безбедност: По исклучувањето, се воспоставува сигурен изолационен јаз за да се обезбеди дека
2 Преклопување на линијата: Префрлете ја и поврзете ја линијата според оперативните барања.
3. Преклопување на ниска струја: Се користи за префрлување на мали струи во колото, како што се струи за полнење на автобуси, автобуси, конектори, кратки кабли, струи на кондензатор на кондензатори за изедначување на напон, циркулациони струи за време на двојно префрлување на автобусот и побудувачки струи на напонски трансформатори.
4. Возбудлива струја на трансформаторот: Во зависност од специфичните околности на различни структурни типови, може да ја префрли струјата за побудување без оптоварување на трансформатори на одредени капацитети.
Видови на изолатори со среден напон
Изолаторите со среден напон можат да се поделат на типови на отворено и затворено врз основа на методи за инсталација:
- Изолатори со среден напон на отворено: способни да издржат природни фактори како што се ветер, дожд, снег, нечистотија, кондензација, мраз и мраз, погодни за инсталација на платформи на отворено.
- Изолатори со средно напон во затворен простор: Погоден за затворен околини, обично бара поголема изведба на изолација.
Врз основа на структурата на поддршката на изолацијата, тие можат дополнително да се поделат на:
-Прекинувач за изолација со една колона: Директно користете вертикален простор под надземната автобус како електрична изолација, заштеда на простор, намалување на спроводниците за поврзување и обезбедување на јасни состојби за исклучување, особено погодни за ултра-високо напонски пренос.
- Прекинувач за изолација со двојна колона: Погоден за повисоки побарувања на струја, обезбедувајќи поголема стабилност.
- Прекинувач за изолација со три колони: Погоден за посложени системи за напојување, нудејќи подобар капацитет на оптоварување и сигурност.
1 ： Функција за безбедносна изолација - За време на одржувањето на електричната опрема, таа обезбедува јасен електричен јаз и точка за исклучување за да се обезбеди безбедност на персоналот за одржување.
2 ： Ограничувања на оперативните услови - Изолациониот прекинувач не може да се работи под оптоварување; Не треба да се користи за кршење или затворање на струи на оптоварување или струи со краток спој. Изолационите прекинувачи опремени со комора за разгорување на лак можат да работат под мали товари и истоварени линии.
Операција за напојување: Прво затворете го прекинувачот за изолација, а потоа затворете го прекинувачот на колото или прекинувачот за оптоварување.
Операција за напојување: Прво отворете го прекинувачот или прекинувачот за оптоварување, а потоа отворете го прекинувачот за изолација.
При изборот на изолационен прекинувач, осигурете се дека неговиот номинален напон, номинална струја, динамична струја на стабилност и струја на термичка стабилност ги исполнуваат барањата на апликацијата. Примарната улога на изолациониот прекинувач е да ги исклучи кола без струја на оптоварување, овозможувајќи безбедно одржување. Пред да управувате со изолациониот прекинувач, осигурете се дека прекинувачот на колото го исклучи колото.
Изолациониот прекинувач нема специјализиран уред за издвојување на лак; Не управувајте го под услови на оптоварување или краток спој за да се обезбеди безбедност на опрема и персонал.
 |
 |
 |

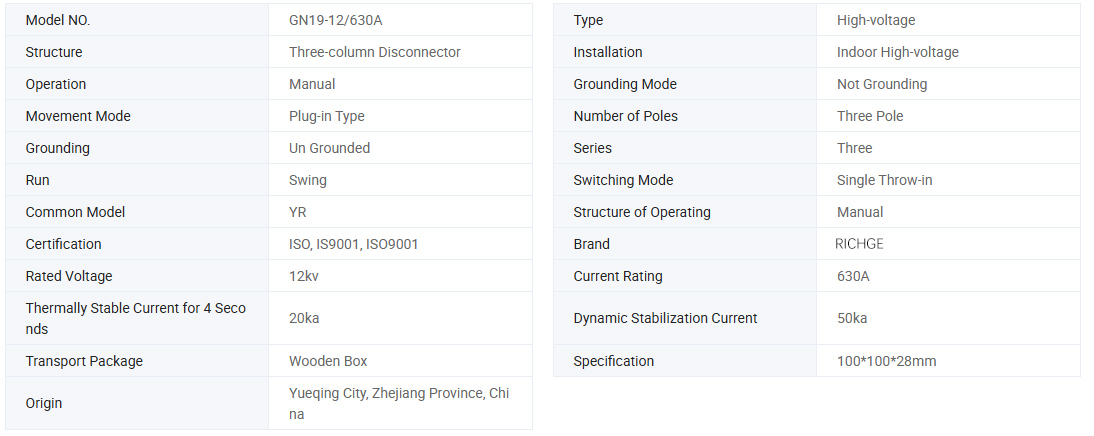

| Модел |
Оценет напон (KV) |
Номинална струја (А) |
Оценето со кратко време издржи тековна (4s) |
Номинален врв издржи струја (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горната граница на температурата на околината +40 ℃, долната граница -l0 ℃, Забелешка: Оставете складирање и транспорт на -25 ℃
2. надморска височина не повеќе од 1000м
3. Релативна влажност: просечното дневно не е повеќе од 95%, просечниот месечен не е повеќе од 90%
4 Притисок на водена пареа: дневниот просек не е повеќе од 2,2 × 10-3MPa, месечниот просек не е повеќе од 1,8 × 10-3MPa
5. Околниот воздух треба да биде ослободен од корозивни или запаливи гасови, водена пареа и друго очигледно загадување.
6. Нема редовна и насилна вибрација.
Белешка: Ве молиме консултирајте се со производителот за да го решите проблемот ако не е во согласност со горенаведените услови
● Прифатете OEM & ODM: Да
● Сертификат: CE, извештаи за тестирање
● Време на производство: 7 ~ 12 работни дена
● Период на гаранција: 12 месеци
● Време на испорака: 15 дена
● Кога го нарачувате овој прекинувач, наведете ја спецификацијата на моделот, номиналниот напон, номиналната струја и другите технички податоци.
● Ако има посебни барања, можете да преговарате за да ги решите.
