GN19-12, 12C серија во затворен напон прекинувачи за исклучување со високо напон (во понатамошниот текст, наведени како прекинувачи за исклучување) се уреди во затворен простор со номинален напон од 12kV, трифазен AC 60Hz и се користат за поделба и затворање на кола кога има напон и нема оптоварување.

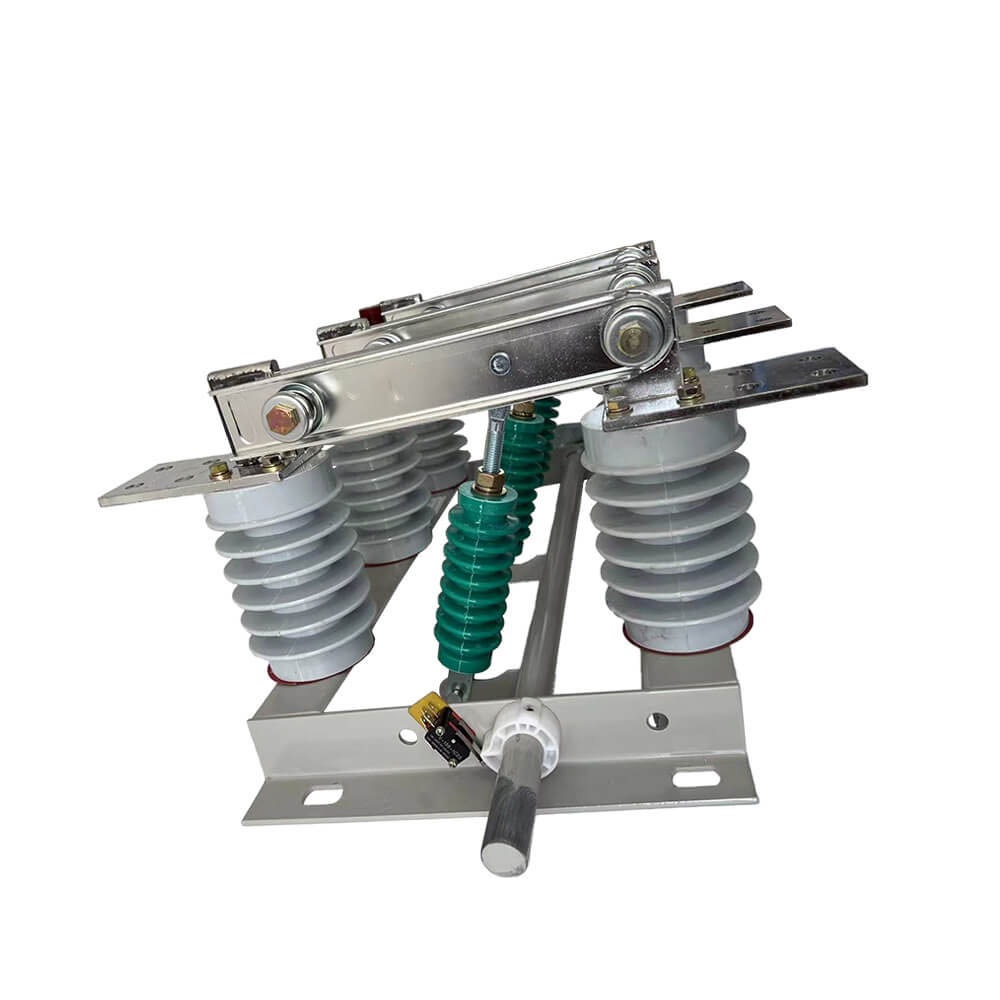

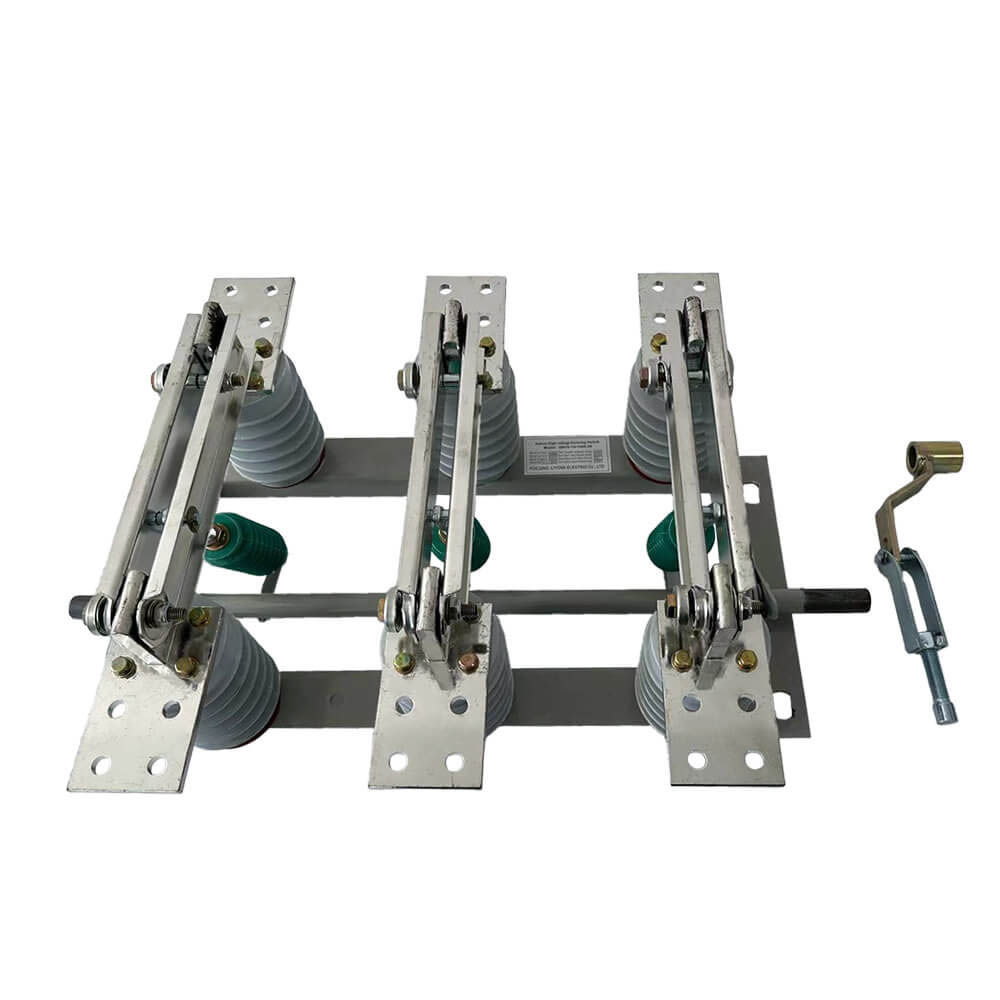

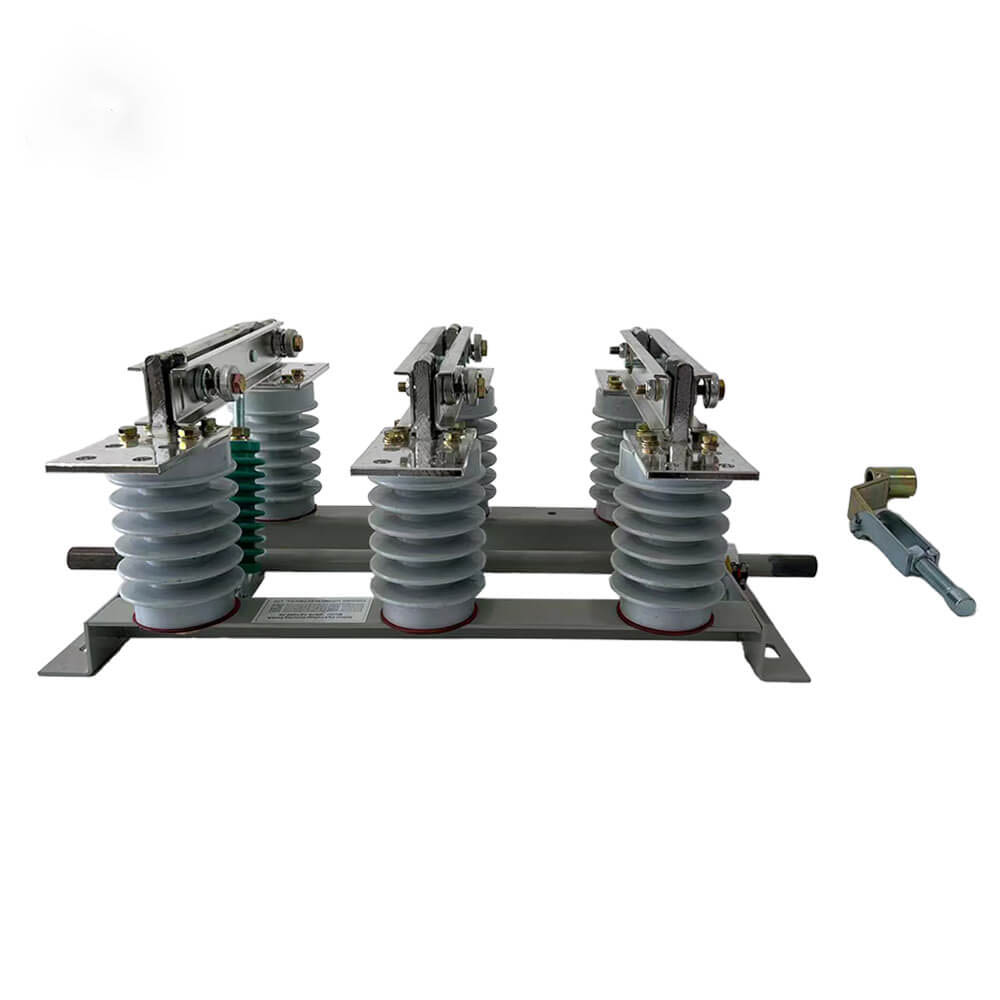

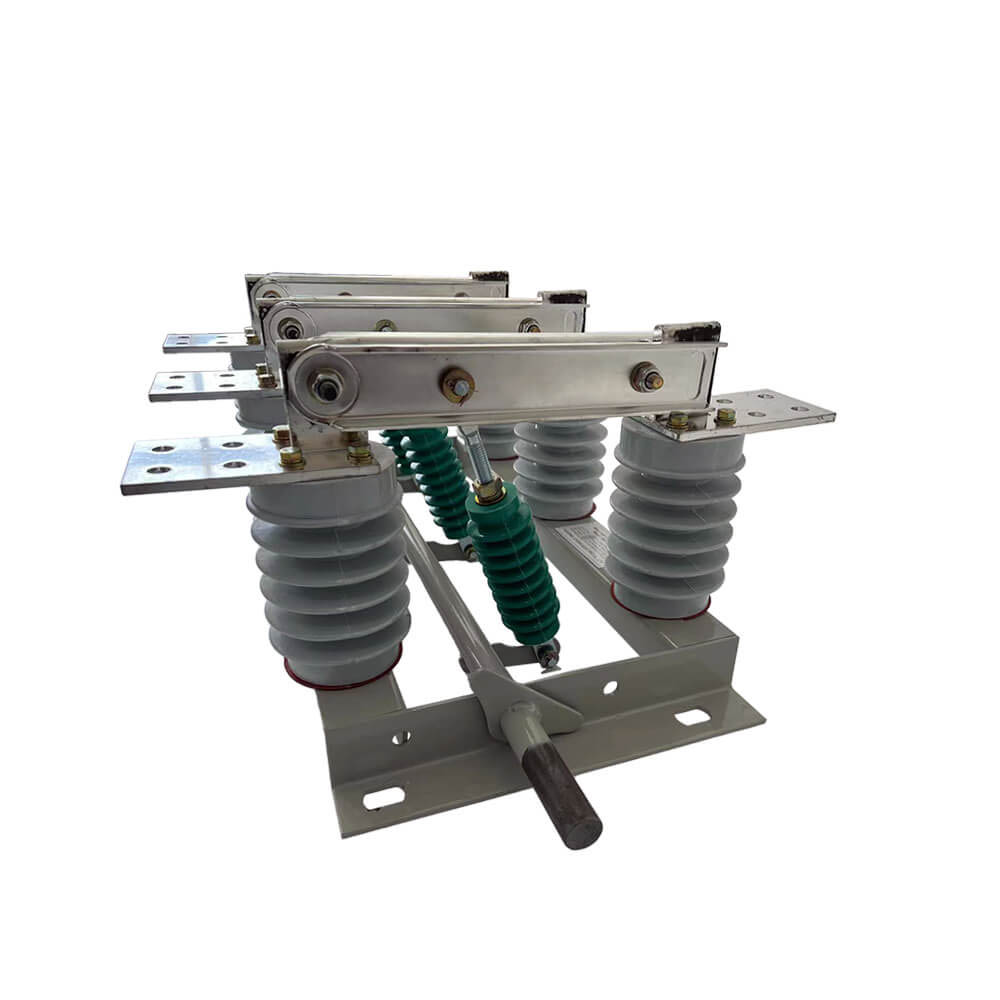

Оваа серија на изолациски прекинувач е тип со три пол, која се состои од основна рамка, ротирачка вратило и лост, изолатор на порцелански столб, порта нож и табла за поврзување. Ротирачкото вратило е поставено на основната рамка, на која се заваруваат три пара рачки, а дрвените се врат со ножот на портата преку порцеланскиот изолатор на стапката. Вратилото се протега од долната рамка и кој било дел од неа може да се поврзе со механизмот за работа.
Проводниот дел од GN19-12/400, 630, 1000, 1250 прекинувач за исклучување на типот е фиксиран на основата од два столб изолатори за секоја фаза. (GN19-12C/400, 630, 1000, 1250 тип има еден изолатор на столбови и еден изолатор на порцеланска обвивка.) Трите фази се инсталирани паралелно, а спроводниот дел се состои од статички контакти на контактни ножеви и сопственици на контакт (или спроводливи прачки). Секоја фаза од контактниот нож е поврзана со средината на изолаторот на вратоврска, изолаторот за врзување и е инсталиран на основата на вретеното поврзано. Вретено е поврзано со шипката за поврзување (кориснички) и CS6-1 тип на механизам за движење преку рачката. Контактниот нож за поврзување е составен од две склопени бакарни плочи, кои не само што ја зголемуваат областа за дисипација на топлина на контактниот нож за да се намали долната температура, туку и ја подобрува механичката јачина на контактниот нож, така што динамичката стабилност на прекинувачот е подобрена. Едниот крај на контактниот нож е поставен на контактниот блок (или на спроводната шипка) со завртка (автомобил на Шоу). GN19-12/1000, 1250 во контакт со инсталацијата на магнетната плоча за заклучување, плус целта на магнетната чинија за заклучување е дека кога голема струја со краток спој за подобрување на двата нож за контакт со жлебот помеѓу | привлечност. GN19-12/400, 630 прекинувачи за исклучување имаат мала граница низ струјата, така што нема потреба да додадете магнетна плоча за заклучување.
 |
 |
 |

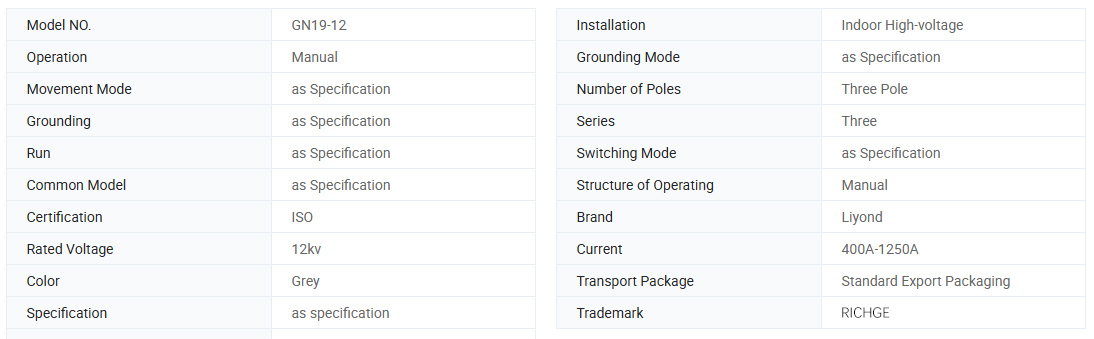

| Модел |
Оценет напон (kV |
Номинална струја (А) |
Оценето со кратко време издржи тековна (4s) |
Номинален врв издржи струја (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горната граница на температурата на околината +40 ℃, долната граница -l0 ℃, Забелешка: Оставете складирање и транспорт на -25 ℃
2. надморска височина не повеќе од 1000м
3. Релативна влажност: просечното дневно не е повеќе од 95%, просечниот месечен не е повеќе од 90%
4 Притисок на водена пареа: дневниот просек не е повеќе од 2,2 × 10-3MPa, месечниот просек не е повеќе од 1,8 × 10-3MPa
5. Околниот воздух треба да биде ослободен од корозивни или запаливи гасови, водена пареа и друго очигледно загадување.
6. Нема редовна и насилна вибрација.
Белешка: Ве молиме консултирајте се со производителот за да го решите проблемот ако не е во согласност со горенаведените услови
Упатства за нарачки ● Прифатете OEM & ODM: Да
● Сертификат: CE, извештаи за тестирање
● Време на производство: 7 ~ 12 работни дена
● Период на гаранција: 12 месеци
● Време на испорака: 15 дена
● Кога го нарачувате овој прекинувач, наведете ја спецификацијата на моделот, номиналниот напон, номиналната струја и другите технички податоци.
● Ако има посебни барања, можете да преговарате за да ги решите.
