GN22-12 Трифазен изолациски прекинувач 6300A Висок струен внатрешен висок напон

GN22-12 Трифазен изолациски прекинувач 6300A Висок струен внатрешен висок напон

    Внатрешни високонапонски раставувачи од серијата GN22-12 (C) (D) Високонапонската разводна опрема се користи во електроенергетските системи со номинален напон од 12 kV, 50 Hz и подолу, за поврзување, исклучување или претворање на линии под напон, но без оптоварување.

Механизам за совпаѓање: Опремен со CS6-1, CS6-2 и други механизми за рачно работење, а може да се користат и електрични механизми за работа.

   Оваа серија прекинувачи се управува со рачен оперативен механизам CS6-2 или електричен механизам за работа, и може да се инсталираат на левата или десната страна на прекинувачот.

Структурни карактеристики

Овој производ е изолационен прекинувач со висока струја со трифазна заедничка структура на нож на дното. Усвојува прототип за механичко заклучување со двостепено дејство на затворање и контактирање, постигнување контакт без абење, мала работна сила, висок контактен притисок и добра динамичка термичка стабилност.

Области на примена:

Разводни системи: Се користи во метално затворена разводна опрема за изолирање и заштита на електрични кола.

Опрема за дистрибуција на енергија: Идеална за употреба во енергетски трафостаници, обезбедувајќи сигурна изолација на колото за време на одржувањето.

Електрични централи: Се користат во внатрешни апликации каде што е потребна високонапонска електрична изолација за безбедно работење и одржување.

Трансформаторски станици: Се применува во трансформаторски трафостаници за сигурна изолација на трансформаторските кола.

Инсталации за обновлива енергија: Може да се користат во системи за складирање енергија или обновливи извори на енергија како соларни и ветерни фарми за заштита и изолација при одржување.

Еколошки услови за употреба

1.Температура на амбиенталниот воздух: -15℃~40℃, дневна просечна температура ≦35℃.

2.Височина ≦1000m.

3. Температурни услови:

Дневна просечна релативна влажност ≦95%, дневен просечен притисок на водена пареа ≦2,2 kPa;

Месечна просечна релативна влажност ≦90%, месечен просечен притисок на водена пареа ≦1,8 kPa.

4.Интензитетот на земјотресот ≦8 степени.

5. Места без пожар, опасност од експлозија, сериозно загадување, хемиска корозија и тешки вибрации.

Забелешка: Доколку условите за користење на производот ги надминуваат горенаведените одредби, корисникот ќе преговара и ќе утврди со компанијата.

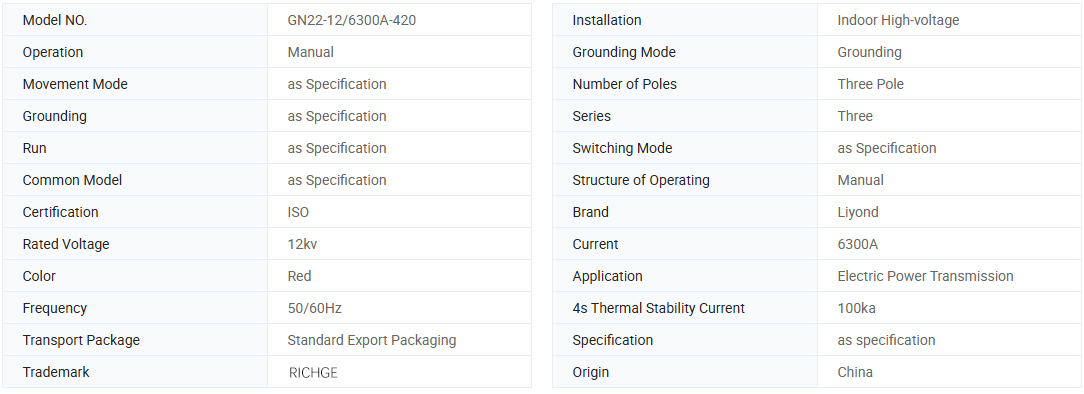

Основни информации.

Опишете го приказот

Технички параметар

Модел.	Номинален напон	Номинална струја	Струја на термичка стабилност од 4 секунди (ефективна вредност) kA	Струја на динамичка стабилност (пик вредност) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

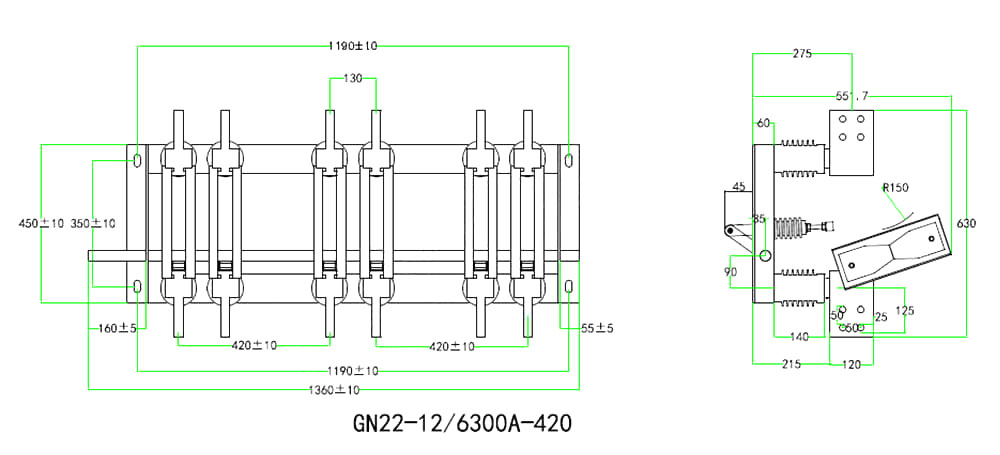

Референца за димензионално цртање (6300A)
