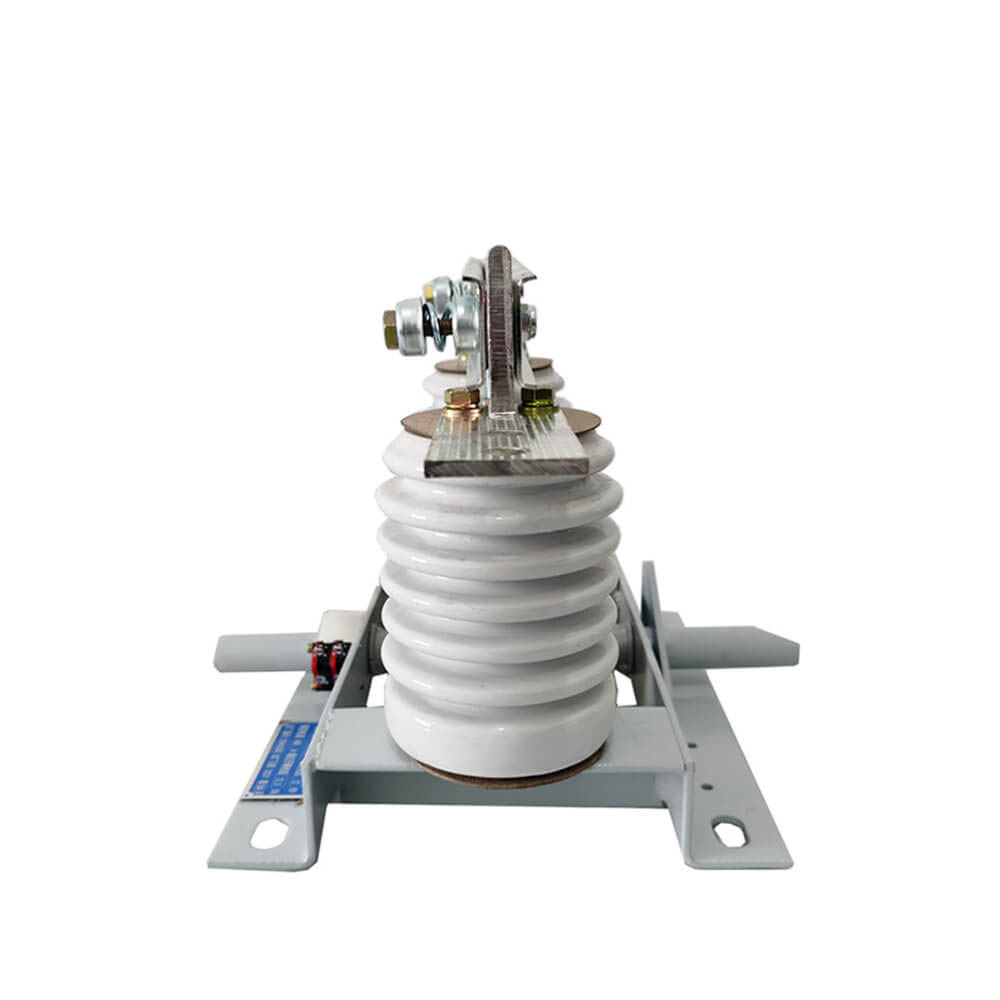

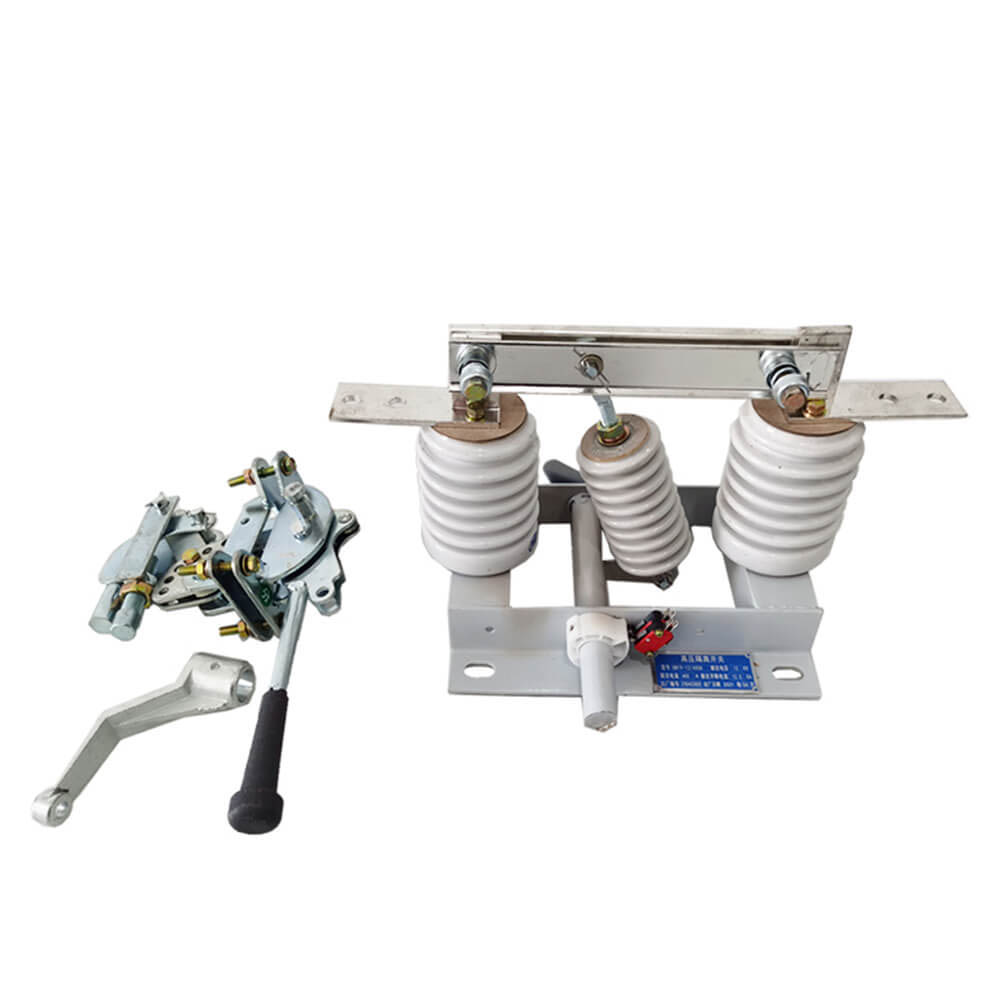

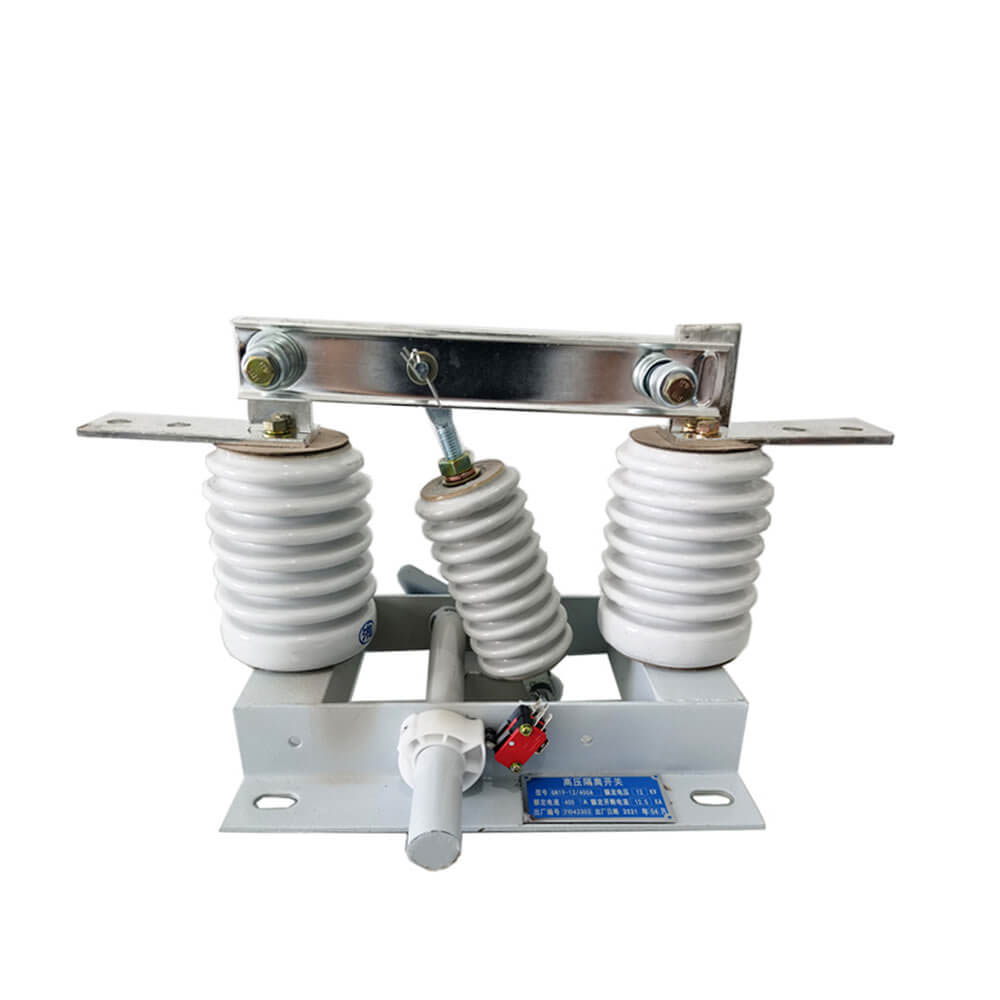

Проводниот дел на прекинувачот за исклучување од типот GN19-12/400, 630, 1000, 1250 е фиксиран на основата со два столбни изолатори за секоја фаза. (Типот GN19-12C/400, 630, 1000, 1250 има еден изолатор на столб и еден изолатор од порцеланска обвивка.) Трите фази се инсталирани паралелно, а спроводниот дел се состои од статични контакти на контактни ножеви и држачи за контакт (или проводни прачки). Секоја фаза од контактниот нож се поврзани со средината на изолаторот за врзување, изолаторот за врзување и инсталиран на основата на поврзаното вретено. Вретеното е поврзано со поврзувачката шипка (обезбедена од корисникот) и CS6-1 тип на механизам за движење низ рачката. Контактниот нож за поврзување е составен од две бакарни плочи со дупчиња, што не само што ја зголемува површината на дисипација на топлина на контактниот нож за да ја намали температурата на дното, туку ја подобрува и механичката цврстина на контактниот нож, така што се подобрува динамичката стабилност на прекинувачот. Едниот крај на контактниот нож е монтиран на контактниот блок (или на проводната шипка) со завртка (автомобил на Шо). GN19-12/1000, 1250 во контакт со инсталацијата на магнетна плоча за заклучување, стр.лус целтаe на магнетната плоча за заклучување е дека кога голема струја на краток спој за подобрување на контактниот нож со два жлебови помеѓу| атракција. GN19-12/400, 630 прекинувачите за исклучување имаат мала граница преку струја, така што нема потреба да се додава магнетна плоча за заклучување.
 |
 |
 |

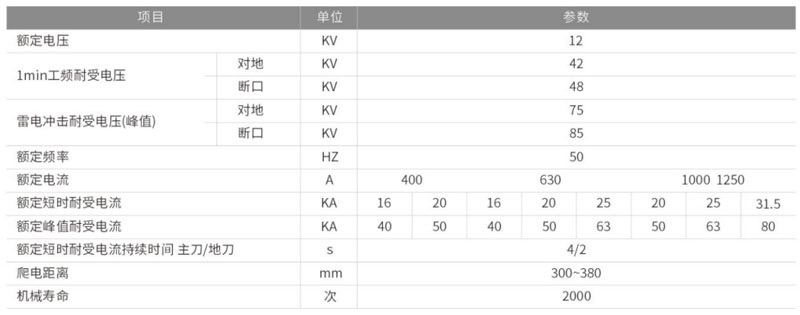

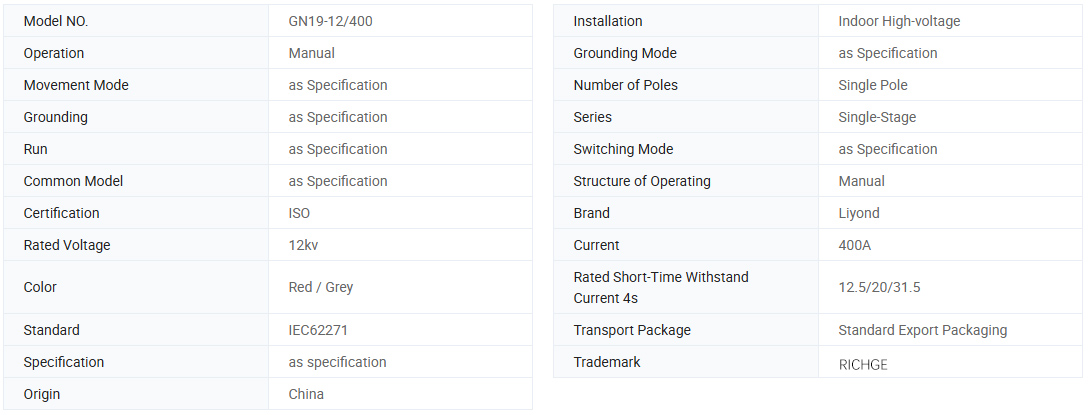

| Модел |
Номинален напон (kV) |
Номинална струја (А) |
Оценета струја за краткотрајно издржување (на / 4s) |
Номинална врвна струја за издржување (на) |
| GN19-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31,5 |
12 | 1250 | 31.5 | 80 |
1. Горната граница на температурата на околината +40℃, долната граница -l0℃, Забелешка: Дозволете складирање и транспорт на -25℃
2. Висина не поголема од 1000м
3. Релативна влажност: дневен просек не повеќе од 95%, месечен просек не повеќе од 90%
4. Притисок на водена пареа: дневниот просек не е повеќе од 2,2 × 10-3Mpa, месечниот просек не е повеќе од 1,8 × 10-3Mpa
5. Околниот воздух треба да биде ослободен од корозивни или запаливи гасови, водена пареа и друго очигледно загадување.
6. Без редовни и насилни вибрации.
Забелешка: Ве молиме консултирајте се со производителот за да го решите проблемот доколку не е во согласност со горенаведените услови
lПрифатете OEM&ODM: ДА
lСертификат: CE, Тест извештаи
lВреме на производство: 7~ 12 работни дена
lГарантен период: 12 месеци
lВреме на испорака: 15 дена
lКога го нарачувате овој прекинувач, ве молиме наведете ја спецификацијата на моделот, номиналниот напон, номиналната струја и другите технички податоци.
lАко има посебни барања, можете да преговарате со нашите за да ги решите.
