VSG-12 изолационен цилиндер за повлекување на прекинувачот за VCB

VSG-12 изолационен цилиндер за повлекување на прекинувачот за VCB

   Уживаме во исклучително добар статус меѓу нашите изгледи за нашата голема стока со врвен квалитет, конкурентна цена и идеална услуга за метални затворени електрични прекинувачи, кабинет за дистрибуција на напојување со напон, прекинувач со затворен метал со висок напон. Соочувајќи се со иднината, ние ќе продолжиме да ги поддржуваме основните вредности на интегритетот, почитта, иновацијата, страста и професионалниот тим, секогаш се придржуваме кон пристапот кон клиентите и ќе им се вратиме на глобалните клиенти со висококвалитетни производи и услуги. Ние се потпираме на нашите богати човечки ресурси и одличните услови за научно истражување за да се прилагодиме на целокупниот развој на пазарот со иновативен механизам. Ние ја следиме целта на „Кукалност, углед и услуга“ прво и се придржуваме кон трговските директори на еквалност и меѓусебни придобивки “. И ние срдечно ќе соработуваме со пријатели на различни кругови и дома и во странство со нов гест.

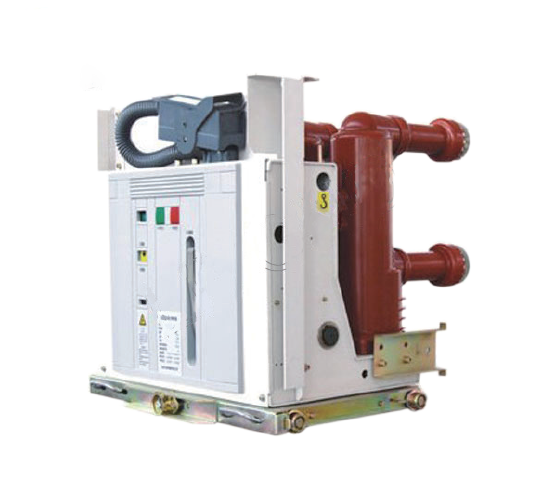

Внатрешен прекинувач за вакуумско коло за повлекување

  VSG-12 Внатрешен прекинувач на вакуумско коло во затворен напон (Абб. This product is in accordance with GB1984-2003( high voltage A.C. circuit breaker),JB3855-1996 (3.6-4.5KV indoor A.C. high voltage circuit breaker), DL403-2000(technical conditions for ordering of 12-40.5KV high voltage vacuum circuit breaker) and IEC standard 62271-100:2001( high volage А.Ц. прекинувач). Може да се користи за заштита и контролирање на опрема во мрежната опрема и динамичен дизајн на индустриско и рударско претпријатие. Тоа е погодно за префрлување на оптоварување и честа работа со различно својство и со можност за многу пати работење на кршење на струјата со краток спој.

Прекинувачите на вакуумско коло за повлекување на затворен простор се погодни за трифазни системи за напојување на AC со номинални напони до 12 ~ 24kV и фреквенција 50/60Hz. Тие се широко користени во електрани, трафостаници, петрохемикалии, металургија, производство и други индустрии, аеродроми, станбени области, итн. Контрола и заштита на електрична опрема, особено за прилики што треба да се оперираат ретко во номинална струја или струја со повеќе спојки. Може да се инсталира во прекинувач со изолиран од воздух во затворен простор, како што се Kyn28 или AMS Type.

  Прекинувачот на колото е изработено од зрела технологија АПГ. Примената на терминалниот тампон VD4 гарантира дека терминалот во затворен простор е посигурен во секое работно опкружување. VD4 може целосно да ги исполни барањата на GB, DL, IEC, DIN, VDE и стандардите на другите напредни индустриски земји.

Прекинувачот за вакуумско коло главно се состои од три дела: вакуумска комора за гаснење на лакот, оперативен механизам, заграда и други компоненти.

1. Вакуумска комора за гаснење на лакот

Според различните видови на прекинувачи, постојат керамички вакуумски лакови за гаснење на лакови со надворешни екрани, мали вакуумски лакови за гаснење комори со средно запечатена чаша во форма на чаша, надолжни магнетни полиња, и внатрешни запечатени стаклени меурчиња за изгаснување на лакот. Основната структура е како што следува:

•  Воздушна изолација школка - Херметички систем на изолација составен од керамички, стакло или микрокристално стакло, херметички изолациски цилиндар, подвижен крајно покритие, фиксен крајно покритие и брановидна цевка од не'рѓосувачки челик е вакуум запечатен сад. За да се обезбеди херметичност, покрај строгите процедури за работа во типот на запечатување, самиот материјал е исто така потребно да има мало дишење и внатрешно ослободување на гас.

• Проводен систем ： Тој е составен од фиксна спроводлива шипка, фиксна површина на лак, фиксен контакт, подвижен контакт, подвижна површина на лак и подвижна спроводлива шипка. Структурата на контакт може приближно да се подели на три вида: цилиндричен контакт, попречно магнетно поле на жлеб на жлебот на жлеб со спирална форма и надолжен контакт со магнетно поле. Во моментов, овој вид комора за гаснење на лакот усвојува надолжна технологија на магнетно поле, која има силна и стабилна способност за гаснење на лакот.

• Систем за заштита ： Заштитеното покритие е неопходна компонента во комората за гаснење на вакуумскиот лак, и има различни видови на заштитен капак, како што е главната заштитна обвивка што ја опкружува точката на контакт, брановидената обвивка за заштитени цевки и напон изедначувајќи го заштитниот капак. Функцијата на главната заштитна обвивка е како што следува: ① За да се спречи прскање на производите на внатрешниот wallид на изолационата обвивка за време на процесот на лак, со што се намалува јачината на изолацијата на школка. ② Подобрувањето на униформноста на дистрибуцијата на електричното поле во комората за гаснење на лакот е корисно за намалување на локалната јачина на полето и за промовирање на минијатуризацијата на вакуумските лакови за гаснење на коморите за кондензација на лакот и апсорбирање на некоја лак енергија е корисна за закрепнување на диелектричната јачина на јачината на ARC на ARC GAP.

2. Оперативен механизам

Според различните видови на прекинувачи, се користат различни механизми за работа. Вообичаени механизми за работа вклучуваат пролетен механизам за работа (VS1), постојан механизам за работа на магнет и комбиниран механизам за работа (VBD).

Други делови: Возила за шасии, загради за изолација, изолатори, итн.

Кои се карактеристиките на прекинувачите за вакуум

• Силен капацитет на кршење, до 50Ka; По фрактурата, медиумот помеѓу пукнатините се опоравува брзо и нема потреба да се замени медиумот.
• Растојанието за отворање на контакт е мало. Растојанието за кршење на контакт од прекинувачот за вакуумско коло од 10kV е само околу 10 мм. Потребната оперативна моќ е мала, дејството е брзо, оперативниот механизам може да се поедностави, а животот на услугата може да се продолжи. Општо, одржувањето не е потребно околу 20 години.
• Кратко време за гаснење на лакот, низок напон на лакот, ниска енергија на лак, ниска загуба на контакт и повеќекратни прекини.
• Прачката за мобилни водичи има мала инерција и е погодна за честа работа.
•  Кога управувате со прекинувачот, бучавата за акција е мала, што ја прави погодна за урбана употреба.
• Медиумите за гаснење на лакот или изолацијата не користат нафта и нема опасност од пожар или експлозија.
• Главата за контакт е целосно запечатена структура, која нема да ги намали неговите перформанси заради влијанието на влагата, прашината и штетните гасови. Сигурна работа и стабилни перформанси на вклучување. Како независна компонента, комората за гаснење на лакот е лесен за инсталирање и дебагирање.
• За време на сервисниот живот на прекинувачот на вакуумското коло, контактниот дел не бара одржување и инспекција. Дури и ако се спроведат одржување и инспекција, потребното време е многу кратко.
• Лакот е изгаснат во затворен сад, а лакот и врелиот гас не се изложени.
• Опремени со повеќе функции за враќање, погодни за потребите на апликацијата на дистрибутивните мрежи

Предност:

• Едноставна структура
• Прилагодете се на ултра ниско ниво на вакуумски прекинувач
• Оптимизација на адаптација и модуларен механизам за работа на пролетта
• Погоден за чести операции
• Бесплатно одржување, долг животен век
• Високо сигурни перформанси

Основни информации.

Технички параметри

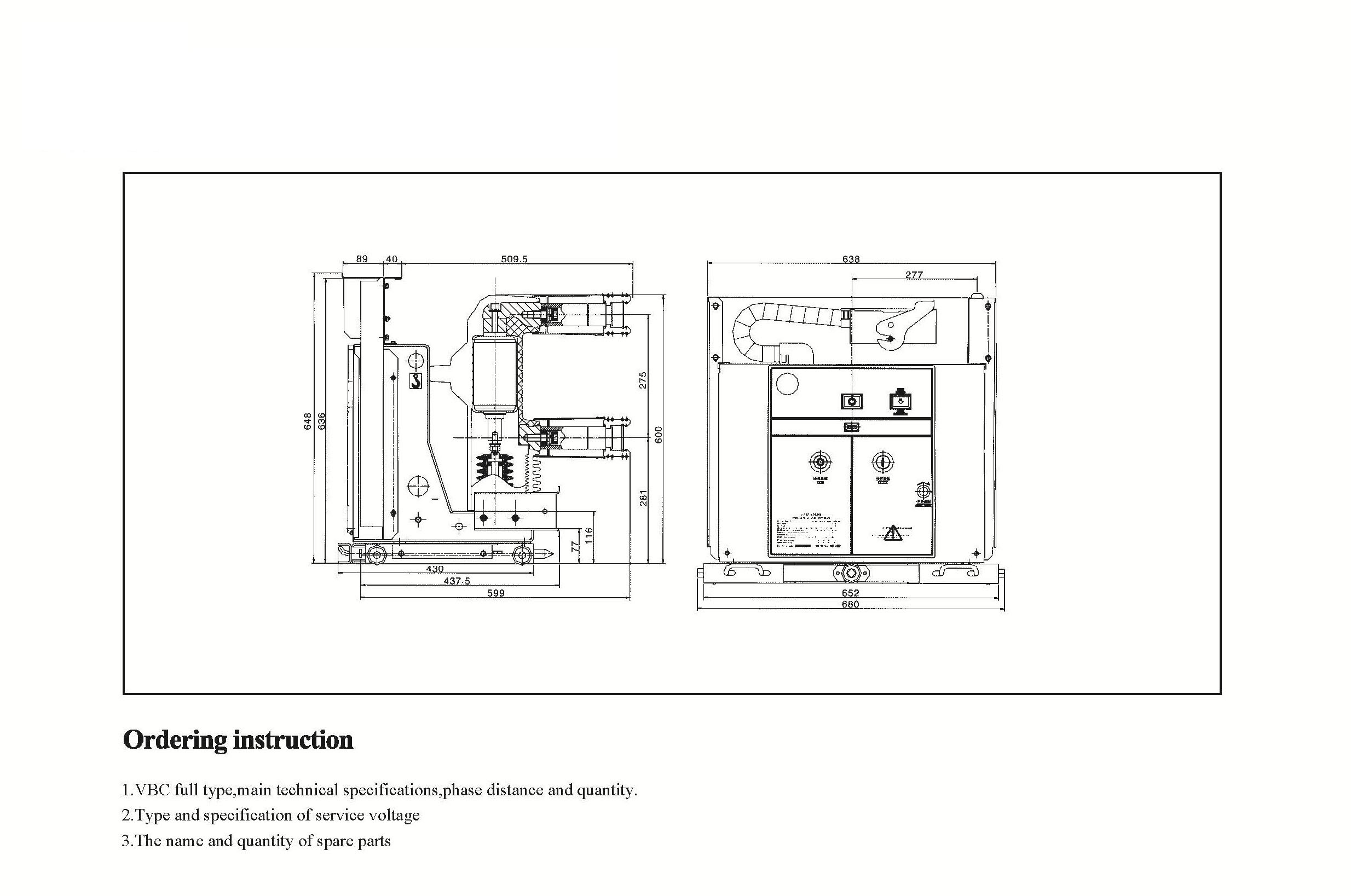

Технички цртежи

Сервисна околина за прекинувачот за вакуумско коло (VCB)

а) Температура на воздухот: Највисока температура: +40ºC; Најниска температура: -25ºC

б) влажност: Месечната просечна влажност е 95%; Влагата на дневната просечна влажност е 90%.

в) надморска височина: Максимална висина на инсталацијата: 2500м

г) Очигледно нема амбиентален воздух загаден од корозивни и запаливи гасови, пареа, итн.
