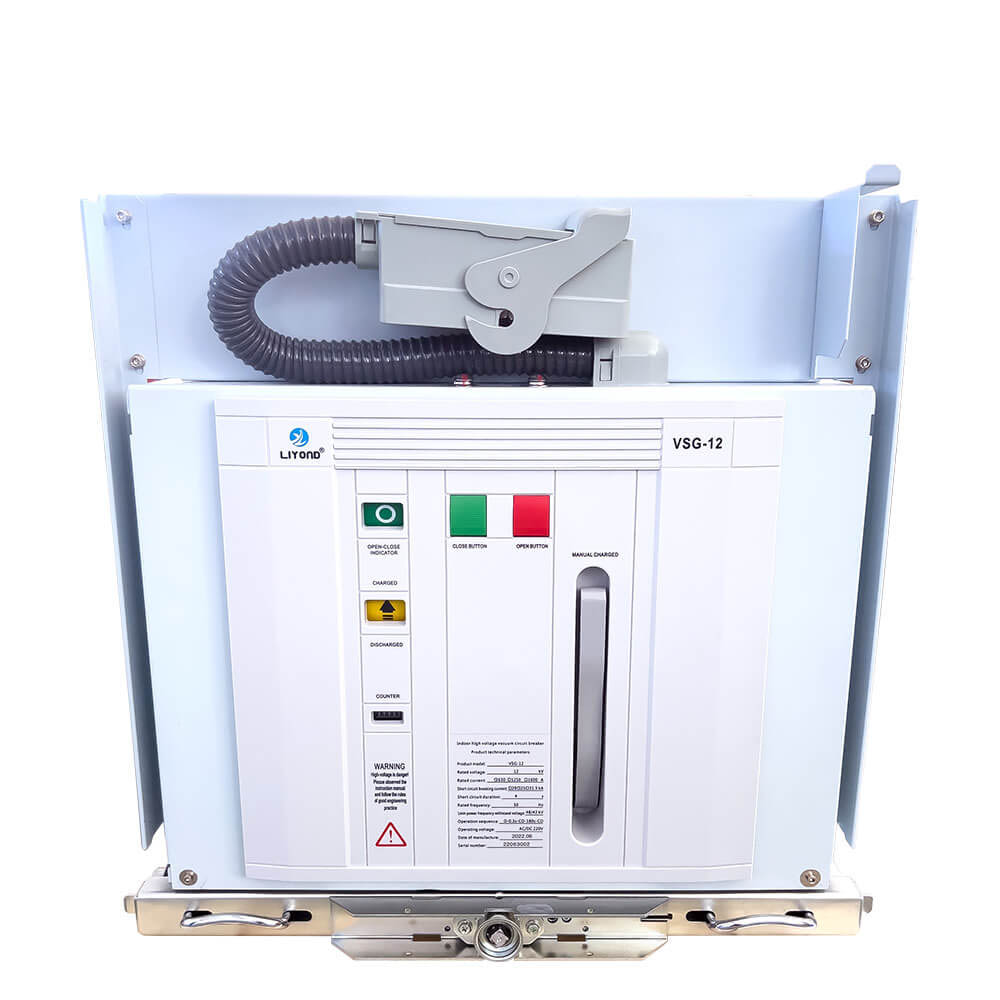

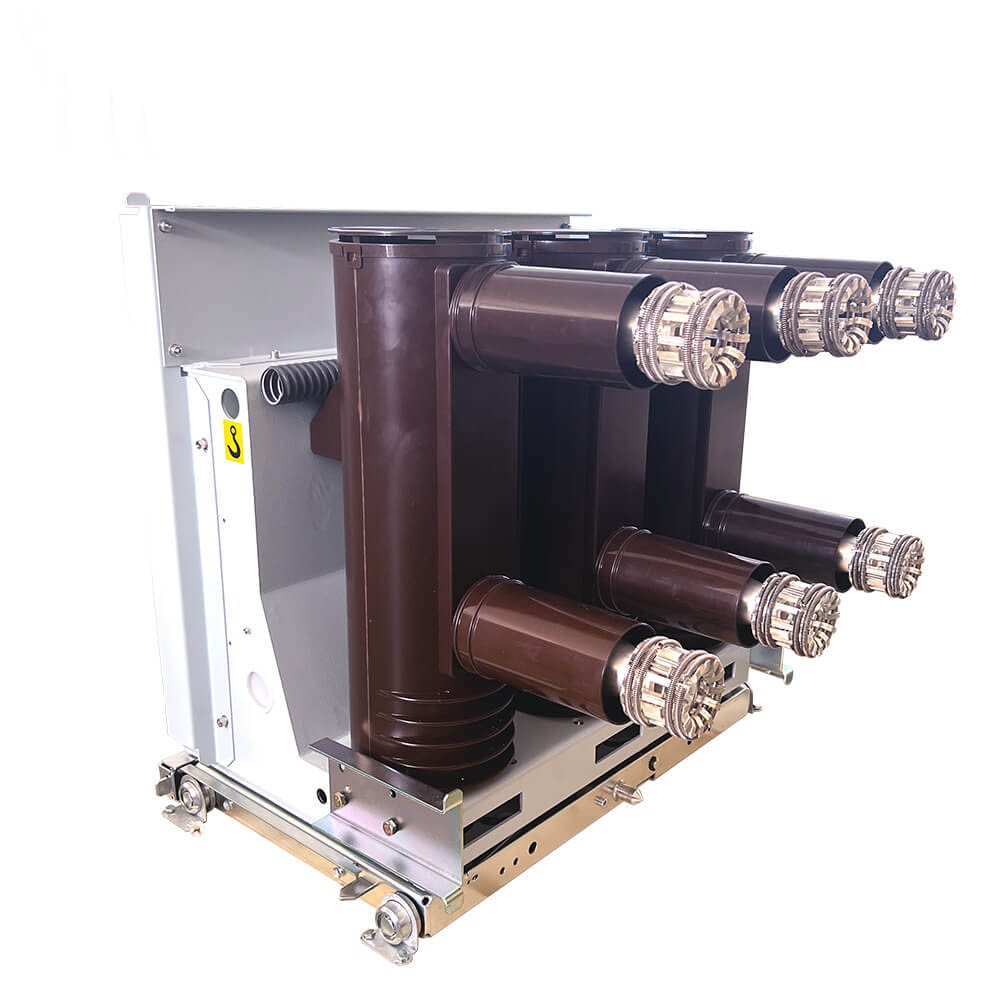

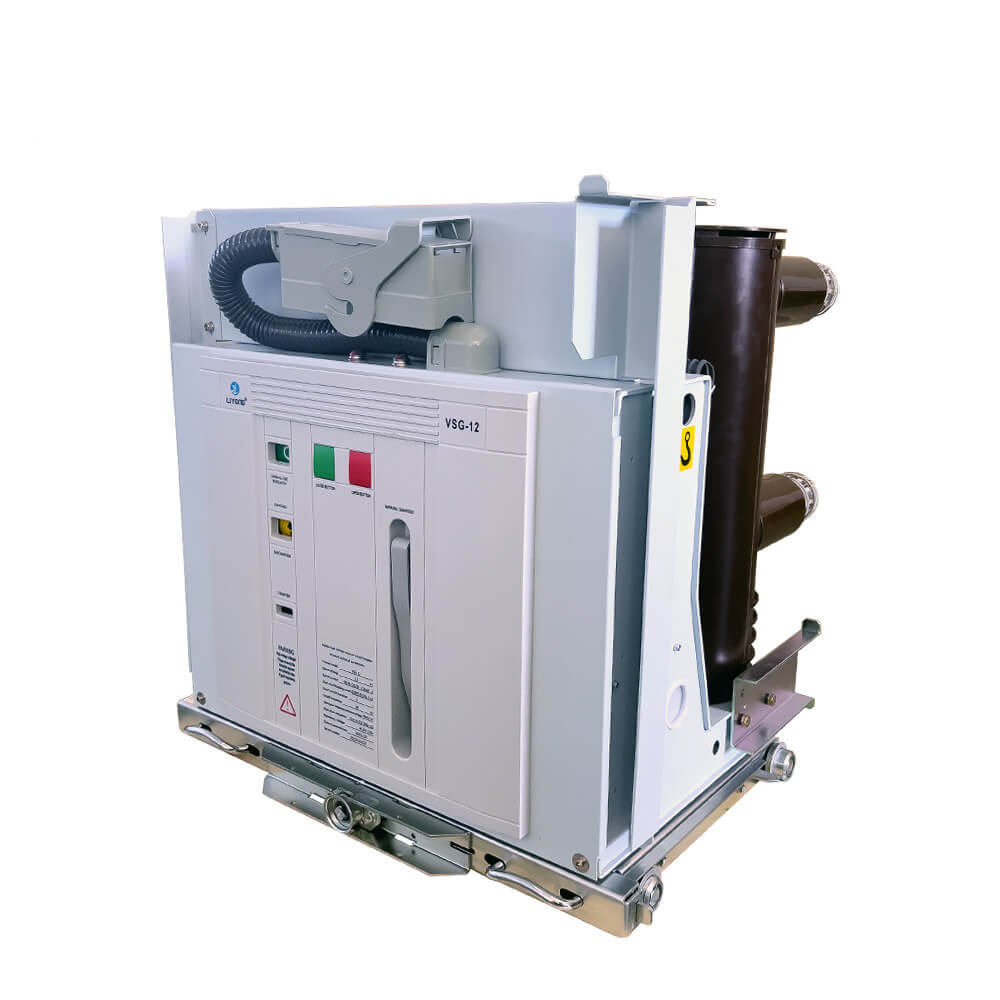

10kV 12kV среден напон тип VCB со изолациска цевка со спроводливи делови

10kV 12kV среден напон тип VCB со изолациска цевка со спроводливи делови

     VSG тип на затворен напон со високо напон вакуумски прекинувач е погоден за префрлување на различни оптоварувања на различни природи и чести операции во електроенергетски системи со трифазен AC 50Hz и номинален напон од 7,2KV-40.5KV. И заштита и контрола на електрична опрема во трафостаници. Може да биде опремена со Kyn28a и друг прекинувач за типот на средно-монтирана картичка, а исто така може да биде опремена со XGN фиксна прекинувач.

     Прекинувачот со вакуумско коло во внатрешноста на VSG со високо напон во согласност со националниот стандарден GB1984 „AC со високо напонско коло“, JB/T3855 „3,6 ~ 40,5KV Внатрешен напон на високо-напон вакуумски колач“ и IEC60056 „СТАНДАРДИ ЗА АКИОТ ЗА ВИДОВНИЦА АК“. Запознајте ги „10-35KV Внатрешен затворен вакуумски прекинувач на вакуумски колачи за нарачки“.

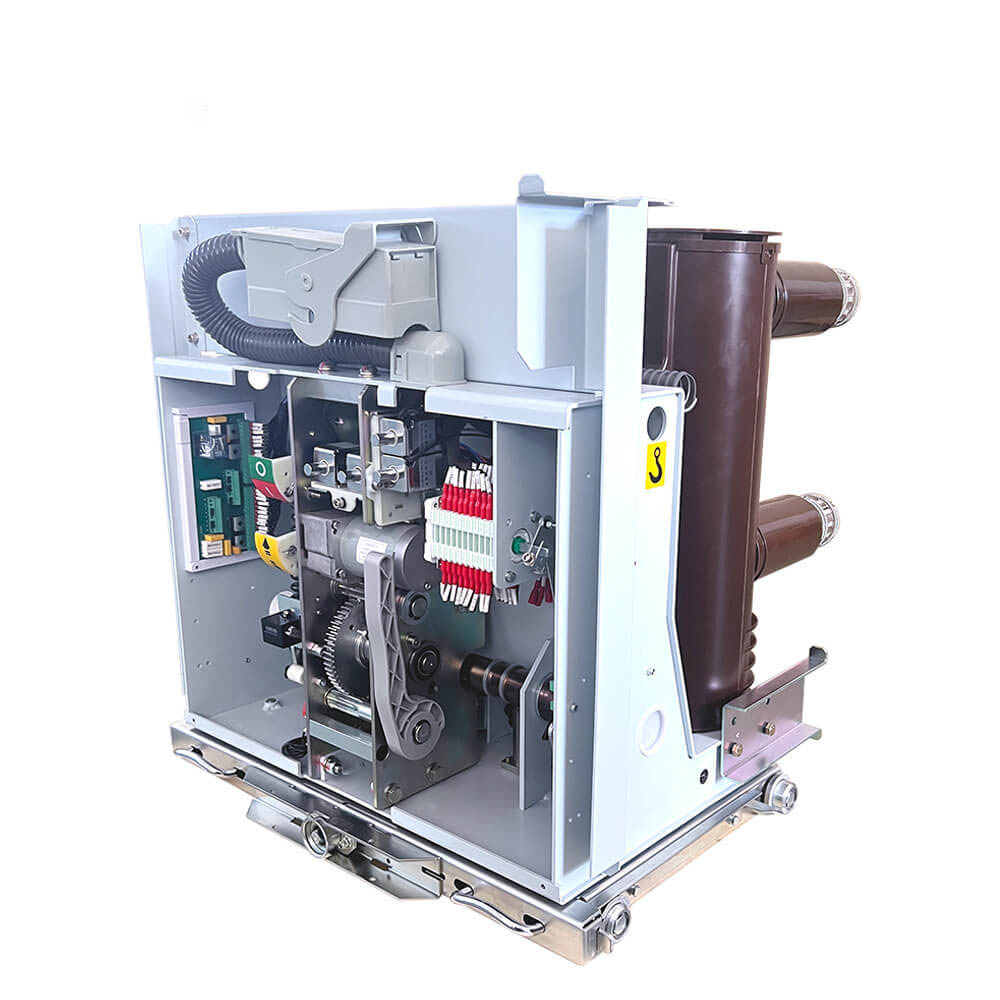

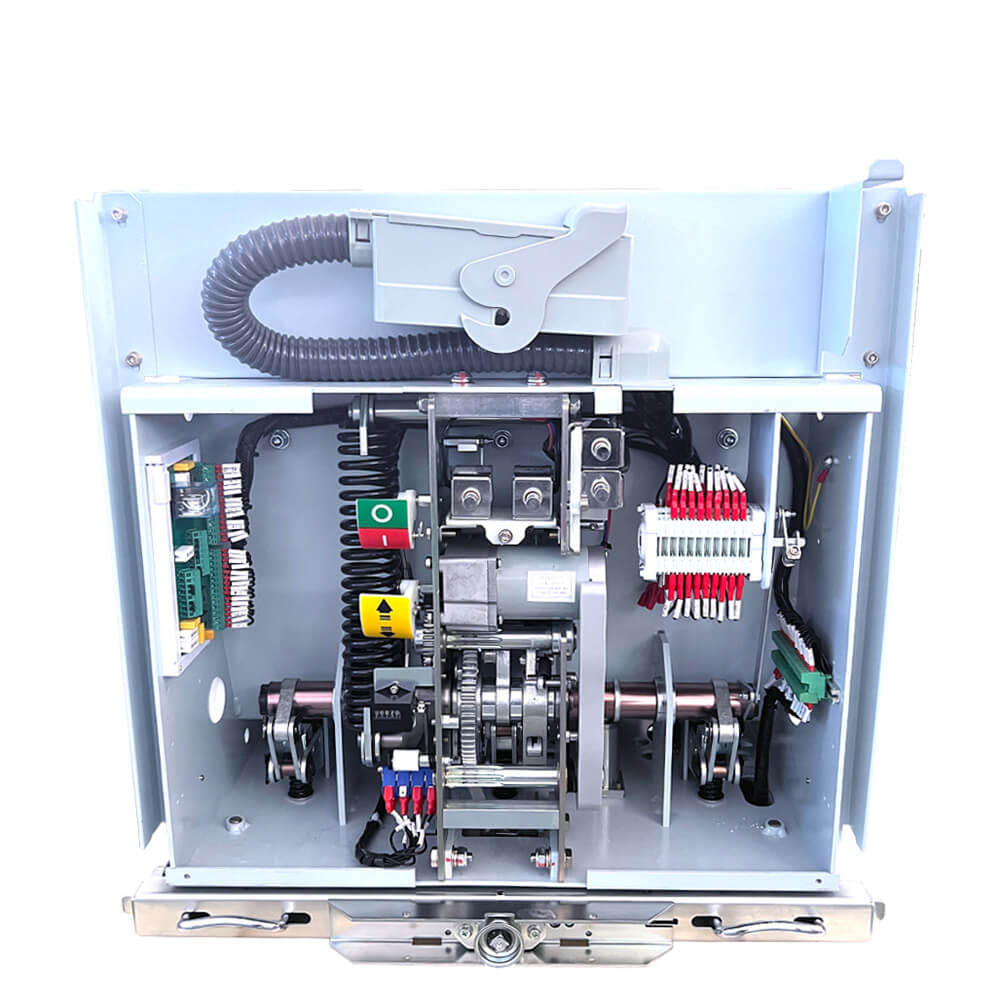

    Механизмот VSG користи CAM (во основниот модул на механизмот) за директно да го вози вретеното (во модулот за вретено на рамката) за да ја намали врската за преносот и да ја подобри ефикасноста на преносот (без шарка). Намалете го внесот на енергија на производот и зголемете го услужниот век на производот. Инсталирајте го модулот за главно коло, односно завршете ја основната конфигурација на прекинувачот за вакуумско коло. Потоа, инсталирајте го модулот за автомобили во шасијата, контактната рака, контакт и изолациониот ракав за да ја завршите конфигурацијата на прекинувачот со рачно обележано коло.

Технички карактеристики

1. Првата генерација на градежната картичка за вграден тип во Кина со независни интелектуални права. Се одликува со зрела технологија и висок однос на цените/перформансите.

2. Клучните делови усвојуваат никел-фосфорна позлата со легура со совршена отпорност на абење и отпорност на корозија.

.

4. Главното коло на цилиндрична композитна изолација има мал волумен, без одржување и неколку услуги.

Клучни технички параметри:

· Оценето ниво на изолација: 75kV

· Оценет молња импулс издржи напон: 42KV

· Оценета струја: 630A, 1250A, 1600A, 2000a, 2500A, 3150A, 5000A

· Оценета струја за кршење на краток спој: 25ka, 31.5Ka, 40ka

· Оценета струја за правење краток спој (врв): 63ka, 80ka, 100Ka

· Оценето времетраење на краток спој: 4 секунди

· Оценета оперативна секвенца: O-0.3S-CO-180S-CO или O-180S-CO-180S-CO (40KA)

· Оценета единечна/кондензаторска банка за грб, која крши струја: 630A/400A

· Број на операции на номинална струја за кршење на краток спој: 30 пати

· Време на затворање: 30-70ms

· Време на отворање: 20-50ms

· Механички живот: 30.000 операции

· Оценет напон за складирање на енергија и работен напон: AC220/110V, DC220/100V

· Контакт јаз: 11 ± 1мм

· Преголем контакт: 3,5 ± 0,5 мм

· Просечна брзина на затворање: 0,5-0,8м/с

· Просечна брзина на отворање: 0,9-1,2м/с

· Контакт време на отскокнување на затворање: ≤2ms

· Време на синхронизација за трифазно отворање и затворање: ≤2ms

· Отпорност на главно коло: ≤50μΩ (630A), ≤45μΩ (1250A), ≤35μΩ (1600-2000A), ≤25μΩ (2500A и погоре)

Карактеристики на производот:

· Широка применливост: Модуларните оперативни механизми VCB VSG-12 затворен прекин на вакуумското коло е погоден за различни околини и е особено добро прилагодено за апликации кои бараат чести операции и голема сигурност во електроенергетските системи.

· Модуларен дизајн: Оперативниот механизам користи модуларен дизајн, обезбедувајќи погодност за брзи замени и склопување.

· Безбедност и сигурност: може да се пофали со извонредни електрични перформанси, со сигурност штити и контролира опрема за електрична енергија.

· Долг механички живот: Со висок механички живот, може да издржи продолжени периоди на употреба.

Напреден дизајн: Карактеристики како јазот во контакт и контакт со преголемиот дел од контакт обезбедуваат високи перформанси и сигурност.

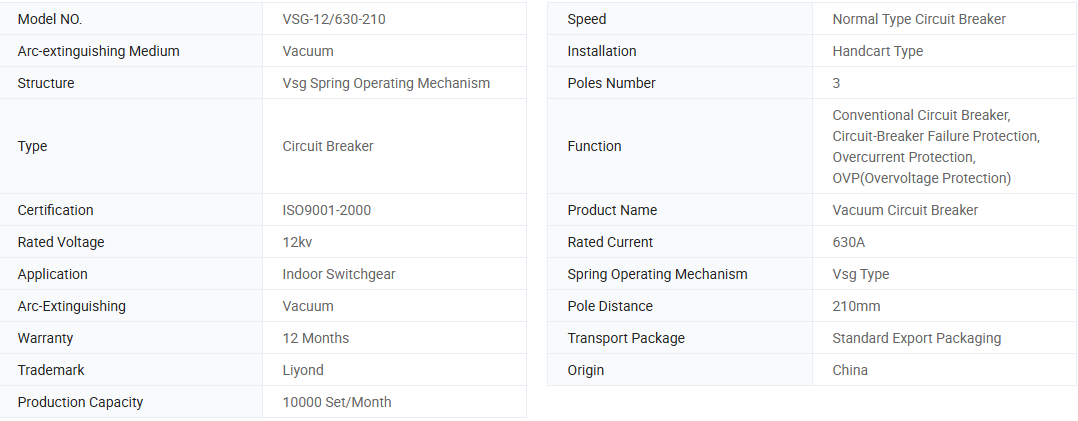

Основни информации.

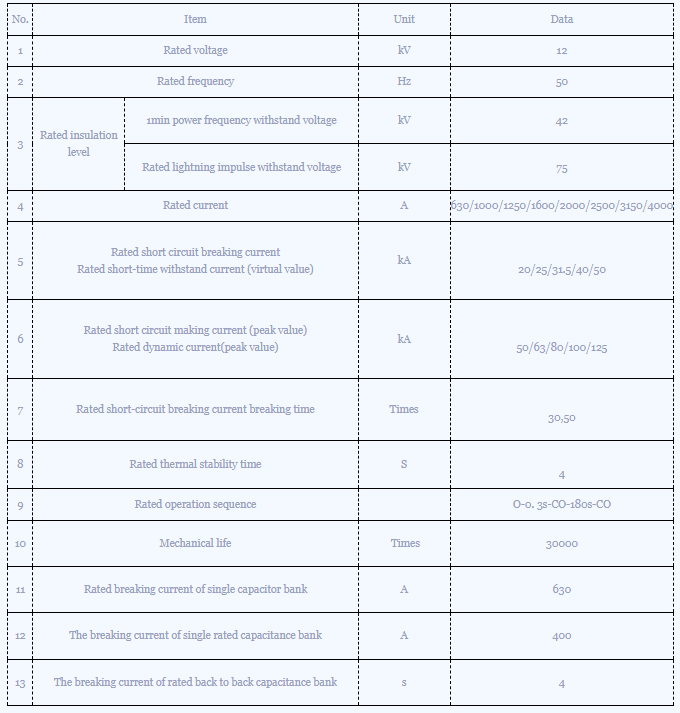

Технички параметар

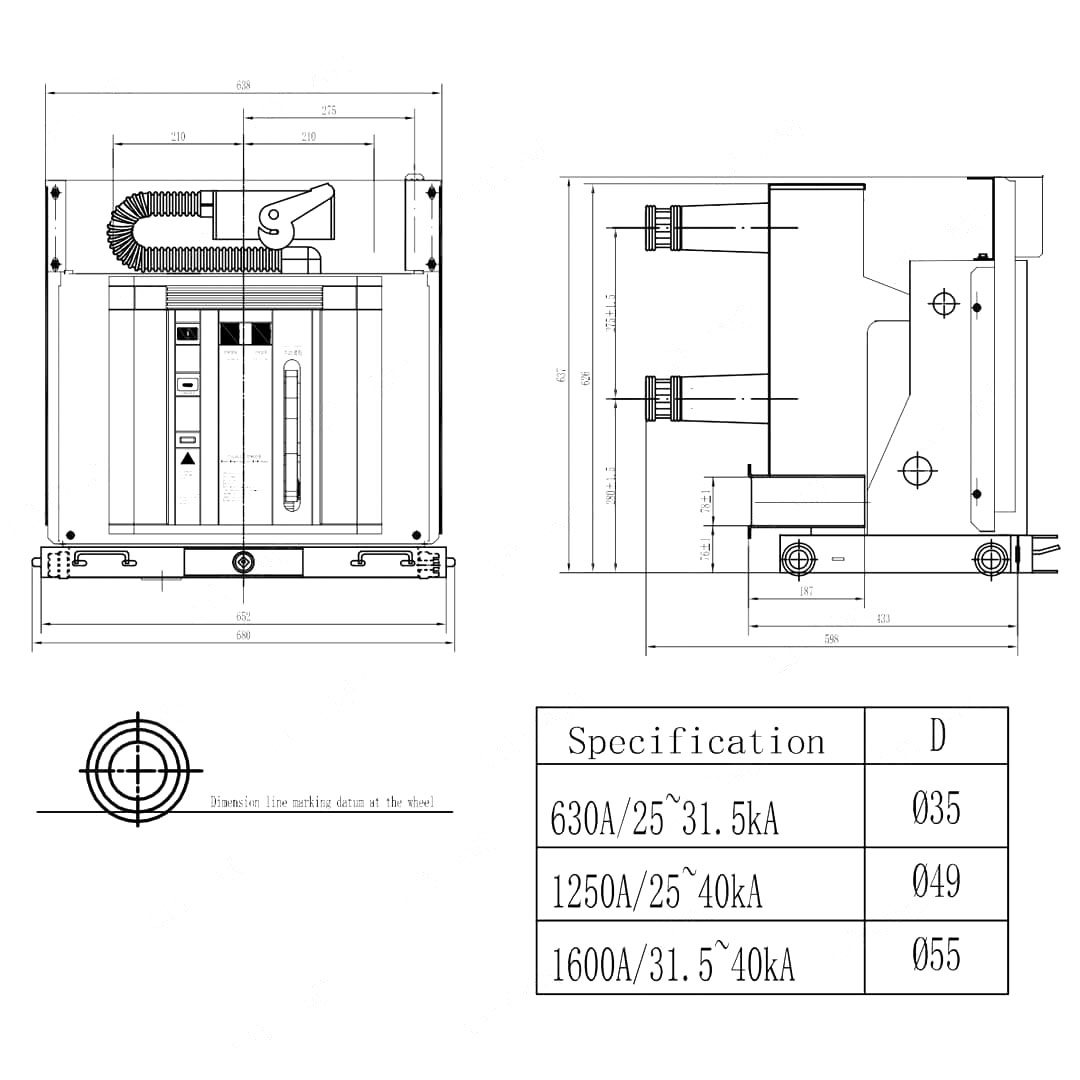

Димензионален цртеж:

Оперативно опкружување:

· Температура на околината: Не надминува +40 ° C, не помалку од -15 ° C (складирање на -30 ° C не е дозволено).

· Висина: Не надминува 1000м.

· Релативна влажност: дневно просечно не надминува 95%, месечен просек што не надминува 90%. Дневен просечен притисок на пареата на заситеност што не надминува 22 × 10-3MPa, месечен просек што не надминува 18 × 10-3MPa.

· Сеизмички интензитет: Не го надминува нивото 8.

· Места за апликација: Погодно за употреба на места без пожар, експлозии, сериозно загадување, хемиска корозија и тешка вибрација.

Нарачување на наставата

1. VCB целосен тип, главни технички спецификации, фазно растојание и количина

2. Тип и спецификација на напон на услугата

3. Името и количината на резервни делови
