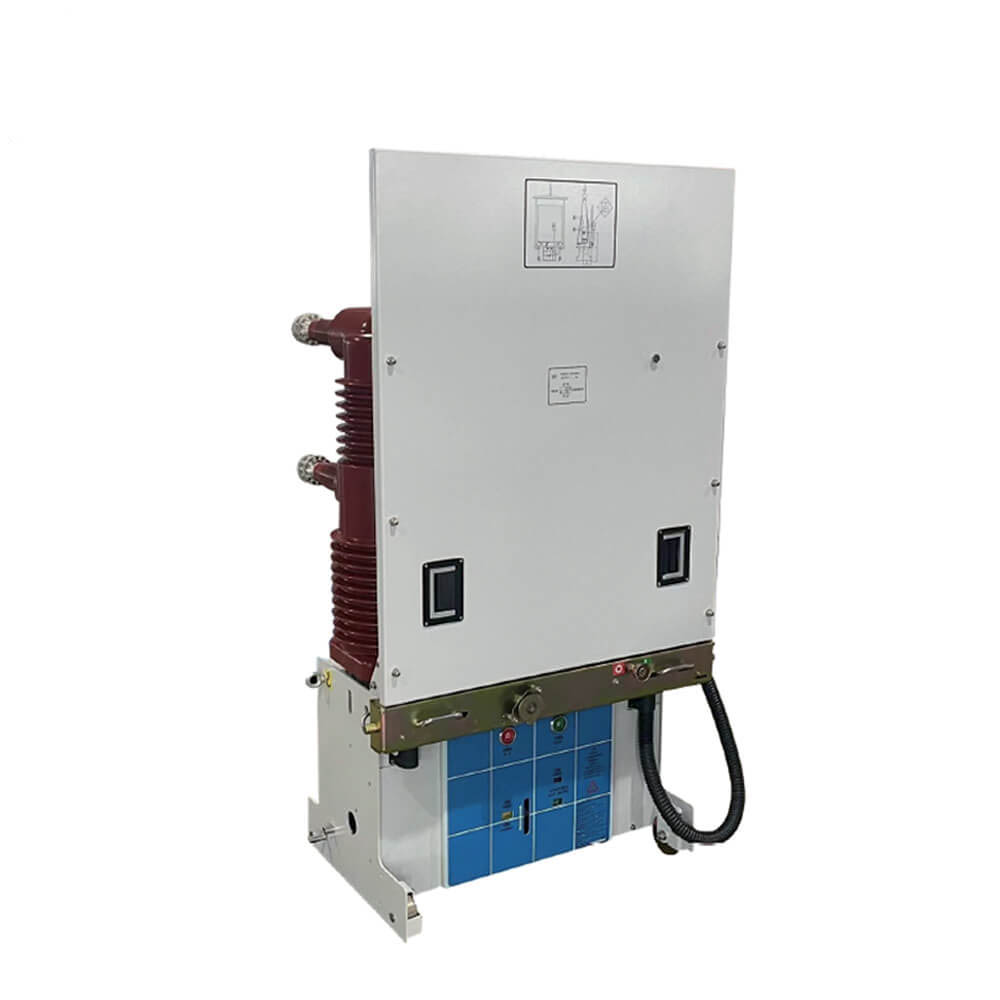

35KV подложен прекинувач за вакуумско коло со механизам за пролет на VBI

35KV подложен прекинувач за вакуумско коло со механизам за пролет на VBI

     Прекинувачот на вакуумско коло VSG-40.5 серија е нов вид трифазен 50Hz според уникатниот концепт за дизајн и комбиниран со побарувачката и развојот на пазарот, номиналниот напон на прекинувачот во затворен простор 40,5kV, може да се обезбеди на индустриски и рударски претпријатија, електроцентрали и трафостаници како контрола и заштита на електрична опрема, и е погодно за чести операции.

VBI затворен прекин на вакумско коло на VBI е затворен уред со трифазен AC 50Hz и номинален напон од 40,5kV. Може да се користи за контрола и заштита на електрична опрема во индустриски и рударски претпријатија, електрани и трафостаници, особено за места со чести операции. Формуларот за инсталација на прекинувачот на колото во кабинетот на прекинувачот може да биде или фиксен тип или тип што може да се повлече на количка.vbi затворен прекин на вакуумското коло со високо напон има сигурни перформанси и е лесен за инсталирање. Тоа е најдобриот избор за контрола и заштита на системите за пренос и дистрибуција со висок напон.

 Преглед на производот

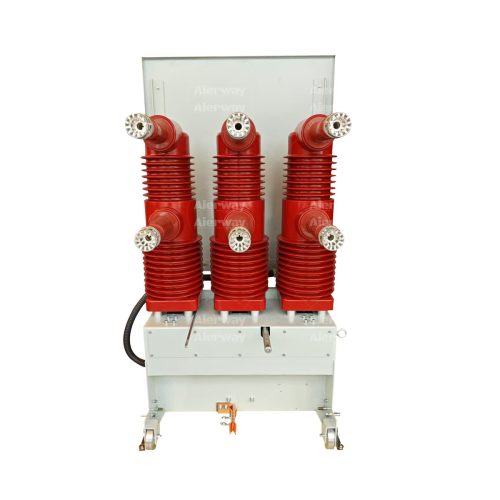

    Прекинувачот на вакуумско коло VBI-40,5 подот е уред со високи перформанси, средно напон, дизајниран за сигурна заштита и контрола на електрични системи оценети на 40,5kV. Користејќи ја напредната технологија за прекинувачи на вакуум, обезбедува ефикасно калење на лак, минимално одржување и долг оперативен животен век. Идеално за мрежи за дистрибуција на електрична енергија, индустриски постројки и трафостаници, овој прекинувач комбинира стабилна конструкција со операција за корисници.

Клучни карактеристики

Оценка на напон:40,5kV (издржи 95kV молња импулс).

Тековен рејтинг:До 2500А континуиран, капацитет за кршење на кратки спојки од 31,5ka.

Вакуумски прекинувач:Херметички запечатени, без одржување и еколошки (без гас SF₆).

Механизам:Пролет-управуван или мотор-управуван 储能 механизам за брзо затворање/отворање (<50ms).

Безбедност:Интегриран дизајн против лизгање, механички/електрични блокади и прекинувачи за заземјување.

Усогласеност на стандардите:Се среќава со IEC 62271, GB/T 1984 и ANSI C37.04.

Инструкции за инсталација

3.1 Проверки пред инсталацијата

Потврдете недопрено пакување и нема физичко оштетување.

Потврдете ги оценетите параметри да одговараат на барањата на системот.

Обезбедете ниво, бетонски фондација без вибрации.

3.2 Чекори за монтирање

Обезбедете го прекинувачот на подот со помош на завртки за сидро (препорачано M16).

Поврзете ги примарните автобуси со поставките на вртежниот момент по спецификациите на производителот (на пр., 50nm).

Wireица секундарни контролни кабли до терминали (етикетирани „Отворен/близок калем“, „Помошни контакти“).

Заземјување на шасијата на прекинувачот безбедно (отпорност на земја ≤4Ω)

Водич за операција

4.1 Рачно работење

Затворање: Ротирајте ја рачната рачка во насока на стрелките на часовникот додека „кликнување“ не го потврди ангажманот.

Отворање: Притиснете го црвеното копче „Trip“ или повлечете ја рачката за механичко патување.

4.2 Електрична работа

Нанесете 220VDC/110VAC на завршната калем (моментален пулс) за далечински управувач.

Користете го локалниот/далечинскиот управувач за селектор за режим.

4.3 Индикатори и аларми

Зелена предводена: прекин е затворен.

Црвен ЛЕР: Прекинувач Отворен/Затегнат.

Алармни контакти: активирање за загуба на притисок SF₆ (ако е опремено) или пролет

Одржување и смена на проблеми

5.1 Рутински проверки

Проверете ги контактите на секои 5.000 операции (преку ViewPort).

Подмачкајте ги деловите што се движат на годишно ниво со маст со висока температура.

Отпор на тест изолација (> 1000mΩ @5kv).

5.2 Заеднички прашања

Неуспехот да се затвори: Проверете ја контролната моќност, пролетното полнење или условите за блокирање.

Прекумерно греење: Затегнете ги врските; Измерете ја отпорноста на контакт (<50μΩ).

Безбедносни предупредувања

Де-енергизирајте го прекинувачот пред да се сервисира.

Само обучен персонал треба да изврши одржување.

Никогаш не работи со видлива штета или абнормални звуци.

Животна средина и отстранување

Отстранете ги вакуумските прекинувачи како електронски отпад (не-опасен).

Рециклирајте метали и пластика по локални регулативи.

Основни информации.

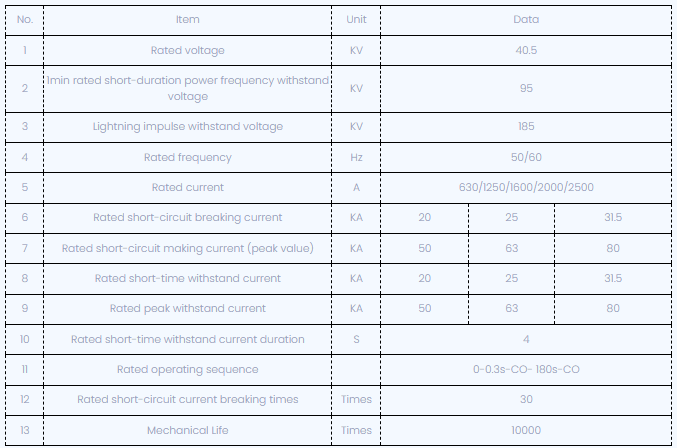

Технички параметри

По прилагодувањето на прекинувачот на колото, механичките карактеристични параметри се прикажани подолу:

Технички цртежи

Примена на амбиентални услови

1. Температура на околината: -10C ~ +40C (овозможува складирање и транспорт на -30 степени центри);

2. Влажност на околината: Просечната влажност на денот треба да биде повеќе од 95%. Просечната влажност на еден месец не треба да биде повеќе од 90%;

3. Заситен притисок на пареата: Просечниот притисок на еден ден не треба да биде повеќе од 2,2 кпа; Просечниот притисок од еден месец не треба да биде повеќе

од 1,8kpa;

4. надморска височина: ≤1500м;

5. Интензитет на земјотрес: ≤ 8 степени;

6. Треба да се инсталира на местото без пожар, експлозија, сериозна нечистотија и хемиска ерозија и насилна вибрација.
