Марка: SOLH од Richge Technology
 |
 |

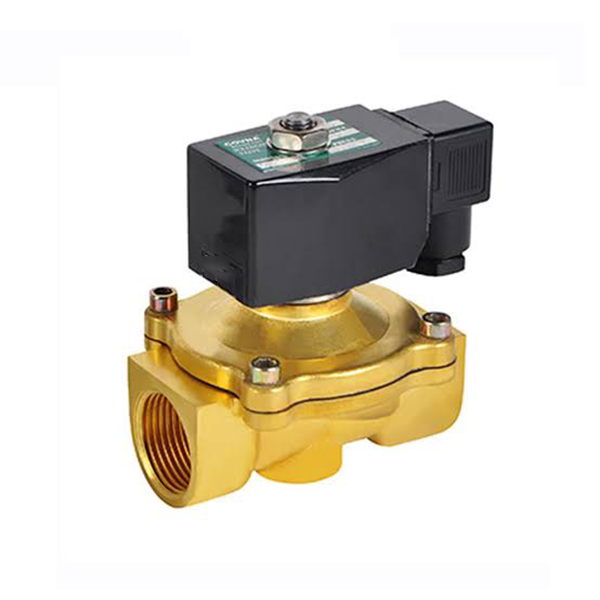

Серијата SOLH 2W е универзален индустриски 2/2-насочен нормално затворен електромагнетниот вентил за исклучување на течности, поделен на две структурни линии: директно дејство 2W (мали серии 030/050) и пилотски 2W (150~500 серии со големи отвори). Врши автоматска контрола на вклучување/исклучување за чиста вода, компримиран воздух, масло за подмачкување, течност за сечење за ладење и слабо корозивни течни цевководи.
* Тело на месинг вентил со повеќеслојно антикорозивно заптивање; двојни опции од директен тип на стартување со нула притисок и тип на пилот со висок проток за избор на целосен опсег
* Стандардизирани спецификации за димензија и нишки, компатибилни со повеќенишки PT/G/NPT за глобален извоз
* Намотката отпорна на ниски температури поддржува стабилно долгорочно континуирано напојување
Широко усогласен со опрема за третман на вода, кола за ладење на машински алати, линии за чистење со прскање, цевководи за компресор за воздух и системи за автоматизација на течности во целосна индустрија.
1. 2W со директно дејство нормално затворено (пример на модел: 2W-L030-08)
--Работни Принциple:Електромагнетниот калем директно го придвижува стеблото на внатрешната арматура за да го отвори/затвори седиштето на главниот вентил, овозможувајќи целосно отворање под 0MPa нула среден притисок.
* Исклучено напојување: пружината ја компресира заптивната заптивка за целосно да ја исклучи течноста од цевководот
* ВКЛУЧЕНО: Електромагнетната сила ја крева макарата за да се реализира двонасочната циркулација на течноста
Без помошна пилотска комора, ултра едноставна структура со милисекунда брза брзина на одговор.

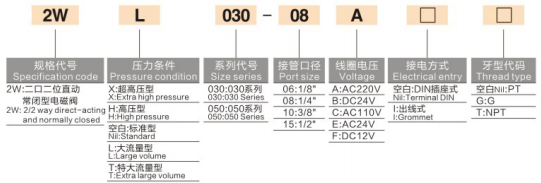

-- Целосно правило за кодирање на моделот
2W - Наставка за притисок/проток - Серија на големина - Навој на пристаниште - Напон на серпентина - Тип на жици - Стандарден навој
* 2W: 2/2-насочен нормално затворен електромагнетниот вентил со директно дејство
* Наставка за притисок и проток: празно = Стандардно / L = Голем проток / T = Екстра голем проток / H = Висок притисок / X = Екстра висок притисок
* Серија со големини: 030 (минијатурни), 050 (средно мали)
* Пристанишен код: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2
* Шифра на напон: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V
* Режим за поврзување: празен=DIN приклучок (стандарден за контролен кабинет), I=водоотпорен жичен вод (надворешна влажна опрема)
* Стандард на конец: Празен=PT Британски конусен конец, G=G паралелен навој, T=NPT американски конец
-- Основни предности
* Стартување со нула диференцијален притисок, без ограничување на минималниот работен притисок, стабилно отворање под вакуум, кола со микро-притисок и микропроток на вода
* Ултра компактно тело, произволен агол на монтирање за тесен распоред на кабинетот за опрема
* Милисекунда брз одговор на вклучување-исклучување, погоден за високофреквентни интермитентни циклуси на старт-стоп
* Мало куќиште на вентил со ниска потрошна цена, економичен прв избор за контрола на гранка во една точка
-- Апликативни сценарија
Вбризгување на масло за ладење во една точка за мали CNC машински алати, мини машини за чистење со спреј, микро контрола на воздух/вода за опрема за автоматизација 3C, прекинувачи за мали разграноци на компресори за воздух, контрола на вклучување/исклучување на лабораториски микро течности.

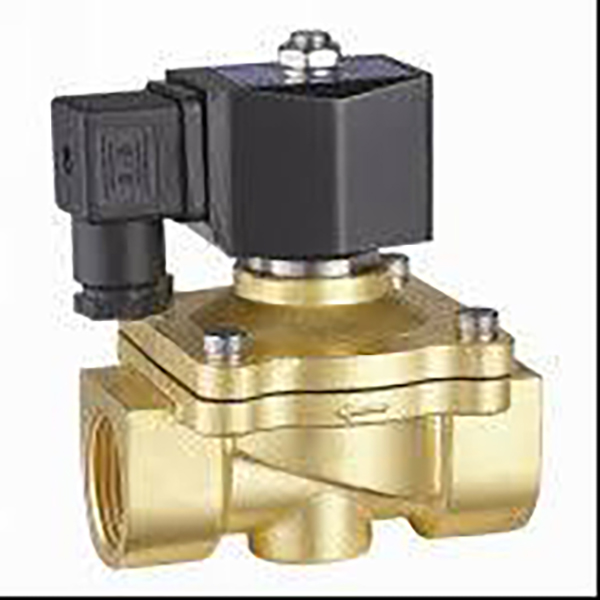

2. 2W пилот-управуван нормално затворен (пример на модел: 2W250-25)
-- Принцип на работа:Вграден пилотски отвор за крварење, потпирајќи се на среден притисок на цевководот за подигање на главниот калем со големи отвори; серпентина контролира само мала пилот дупка со мала потрошувачка на енергија и мало производство на топлина. Минимален диференцијален притисок при стартување 0,05 MPa, вентилот не може целосно да се отвори без среден притисок.
* Исклучено напојување: пилотската дупка е запечатена, притисокот во внатрешната празнина го компресира за да го затвори цевководот
* ВКЛУЧЕНО: Притисокот на пилотската комора испушта, приклучоците со среден притисок го отвораат главниот вентил за проток на течност со голем волумен, максимален отвор до Φ50 (G2 инчи)

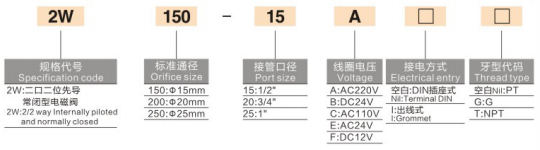

--Целосно правило за кодирање на моделот
2W - Големина на отворот - Навој на приклучокот - Напон на серпентина - Тип на жици - Стандарден навој
* 2W: 2/2-насочен нормално затворен електромагнетниот вентил управуван од пилот
* Стандардна големина на отворот: 150 (Φ15), 200 (Φ20), 250 (Φ25), 320 (Φ35), 400 (Φ40), 500 (Φ50)
* Шифра на пристаниште: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2
* Шифри за напон, жици и навој целосно заменливи со серии со директно дејство, компатибилни резервни делови за намотки
3. Основни предности
-- Екстра голема дупка за висок среден проток, ултра ниска загуба на притисок во цевководот, идеален за централизирана мрежа за снабдување со вода/воздух на целата линија
-- Намотката со мала моќност го погонува телото на вентилот со голем отвор, ниско зголемување на температурата при 24 часа континуирано работење, перформанси против изгореници
-- Широкиот проточен канал не е лесен за затнување, поддржува циркулирачка индустриска вода за ладење со ситни суспендирани нечистотии
-- Еден пилот вентил може да замени повеќе мали директни вентили, да го поедностави распоредот на главниот цевковод и да ги намали трошоците за набавка
4.Апликативни сценарија
Контрола на главното коло за вода за голема опрема за чистење со спреј за склопување, целосно одводнување на машината за компресор за воздух и исклучување на главниот цевковод за воздух, циркулирачки систем за ладење цевки со голем проток, опрема за третман на вода, генерален главен прекинувач за пакување храна и хемиска опрема.
1.Униформа NC нормално затворена функција (фабрички стандардно)
Автоматско исклучување при исклучување на струја, ефикасно спречува прелевање, истекување вода/воздух при исклучување на опремата за поголема безбедност на системот.
2. Двојни опционални материјали за заптивки
-- Стандардна NBR нитрилна гума: Универзална за чиста вода, компримиран воздух и масло за подмачкување општи работни услови
-- Изборен EPDM етилен пропилен: отпорен на топлина, отпорен на слаба киселина и алкали, наменет за топла вода, чиста течност за храна и опрема за мариноване
3. Универзални компатибилни намотки со повеќе спецификации
Целосно покривање со наизменичен и еднонасочен напон, калем изолиран со мала моќност кој поддржува долгорочно континуирано напојување; шеми за двојни жици (DIN приклучок / водоотпорна жица) прилагодливи на ожичување на внатрешен кабинет и надворешна опрема.
4.Мулти меѓународни стандарди за извозни нишки
Три опции за нишки: PT британски конус, G паралелно BSPP, NPT американски навој, соодветна домашна опрема за автоматизација и барања за извоз на прекуокеанска производна линија.
5. Универзална монтажа без гравитација
Телото на вентилот може да се инсталира вертикално, хоризонтално или превртено без да влијае на перформансите на отворање/затворање, совршено за компактен распоред на кабинетот.
6. Прилагодување на степенот на целосен притисок
Директната серија поддржува стандардни / висок притисок / екстра висок притисок / прилагодени верзии со голем проток; пилот серијата природно се прилагодува на конвенционалниот опсег на притисок на индустриската течност од 0,05 ~ 1,0 MPa.
|
Ставка на параметар |
Стандардна вредност |
Забелешка за структурна разлика |
| Функција на вентил |
2/2 насоки нормално затворено (NC) |
Еднообразно исклучување за директно и пилот модели |
| Применлив медиум |
Компресиран воздух, чиста вода, течност за ладење, лубрикант, слабо корозивна течност |
EPDM заптивка задолжителна за кола за храна и топла вода |
| Опсег на работен притисок |
Директно: 0 ~ 1,0 MPa (пакување со нула притисок) Пилот: 0,05 ~ 1,0 MPa (потребен е диференцијален притисок) |
Разделна линија за избор на јадрото |
| Средна и амбиентална температура |
-10℃ ~ +60℃ |
Прилагодена верзија со висока температура до 80℃ за топла вода |
| Стандардни напони на серпентина |
AC220V, DC24V, AC110V, AC24V, DC12V |
Повеќенапонски компатибилен за глобален извоз |
| Електрична врска |
DIN приклучок за приклучок, IP65 водоотпорна жичана жица |
DIN приклучок се претпочита за централизирано ожичување на кабинетот |
| Стандарден материјал за заптивки |
NBR нитрилна гума; Изборен EPDM отпорен на киселина и топла вода |
Потребен е EPDM за опрема за прочистена вода и храна |
|
Споредбена димензија |
2W NC директно дејство (030/050 Мала серија) |
2W пилот-управуван NC (150~500 серија големи отвори) |
| Структура на погонот |
Калемот директно ја турка калем, без помош со среден притисок |
Испуштање на пилотската дупка, главната макара подигната со притисок на течноста |
| Минимален притисок при стартување |
0MPa, целосно отворен под нула диференцијал |
≥0,05MPa, не може да се отвори без притисок на цевководот |
| Спецификација на отворот |
Φ3~Φ8 микро мал отвор за гранки цевки |
Φ15~Φ50 екстра голема дупка за главните цевки на опремата |
| Соодветна големина на порта |
G1/8 ~ G1/2 конец со мала гранка |
G1/2 ~ G2 инчи голем навој на главниот цевковод |
| Проточен капацитет |
Низок проток, независна контрола на станицата со една точка |
Ултра висок проток, централизиран среден пренос со цела линија |
| Сценарио за применлив притисок |
Микро-притисок, низок притисок, вакуум, интермитентна микро течност |
Стабилни континуирани цевководи со среден висок притисок ≥0,1MPa |
| Пример за референтен модел |
2W-L030-08B (DC24V G1/4 директен вентил со голем проток) |
2W250-25A (AC220V G1 пилот вентил со висок проток) |
1. Применливи полиња со директно дејство NC 2W
-- Вбризгување на масло за ладење во една точка и микро спреј за мали CNC машински алати, едноставна контрола на микро течноста на станицата
-- Вакуумски помошен довод на вода и мала пневматска гранка вклучува/исклучување за опрема за автоматизација 3C
-- Мала ултразвучна опрема за чистење, лабораториски јамки за контрола на микро течности
-- Гранка за одржување на опремата, прекинувач за вода/гас со една точка за мали тела
2. Применливи полиња со NC пилот-управувана од 2W
-- Целосен одвод на машината на компресорот за воздух, прекинувачки вентил за главниот воздушен цевковод на работилницата
-- Главна контрола на колото за вода за голема опрема за чистење со спреј за склопување
-- Циркулационен систем за третман на вода, индустриски цевки за ладење со голем проток
-- Главен прекинувач за течност со голем отвор за пакување храна и комплетна хемиска опрема
-- Притисок на вода/воздух на цевководот под 0,05 MPa, интермитентен микро медиум, вакуумско коло → Мора да изберете тип со директно дејство од 2W
-- Големина на цевката ≥G1/2, пренос на висок проток на главната цевка, долгорочен стабилен цевковод под притисок → Изберете 2W пилотски тип
-- Топла вода, прочистена вода, услови за работа со слаба киселина: наведете EPDM заптивка за храна при нарачка
-- Централизирано ожичување во внатрешноста на контролниот кабинет на машината: Дајте приоритет на типот на жици на приклучокот DIN; спреј за отворено и влажна опрема изберете I водоотпорен тип на жица
-- Колото за вода под висок притисок и станиците со висок проток може да избираат приспособени тела на вентили со наставка H/L/T
1. Коло за мала гранка за ладење
Единица за сервисирање на воздух AFC → Електромагнетниот вентил од серија 3V 3/2 → PU пластична цевка → вентил со директно дејство 2W (контрола за вклучување/исклучување на колото за вода за ладење)
2. Целосно коло за заглавие на главната вода на машината
Резервоар за вода / главна цевка на компресорот за воздух → пилотски вентил со голем отвор 2 W → испорака на гранки до секоја станица цевковод за прскање
3. Работилница за течност отпорна на експлозија
Единица за третман на извор на воздух отпорна на експлозија → пилотски вентил од 2W со прилагодена намотка отпорна на експлозија, усогласена со автоматско управување со цевководи отпорни на експлозија
Месинг 2/2-насочен нормално затворен електромагнетниот вентил со флуид од SOLH 2W обезбедува стартување со нула притисок мала варијанта со директно дејство и ниска моќност со голем проток на голема варијанта управувана од пилот, со опционален NBR/EPDM заптивка за храна, компатибилност со повеќе навои и повеќенапонски, широко користен за автоматско исклучување на алати за исклучување на маслото, опрема за автоматизација на течности за третман на вода и пакување храна.
