Стандарден цилиндар со бесплатен профил од серијата SI | Пневматски цилиндар ISO 15552

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

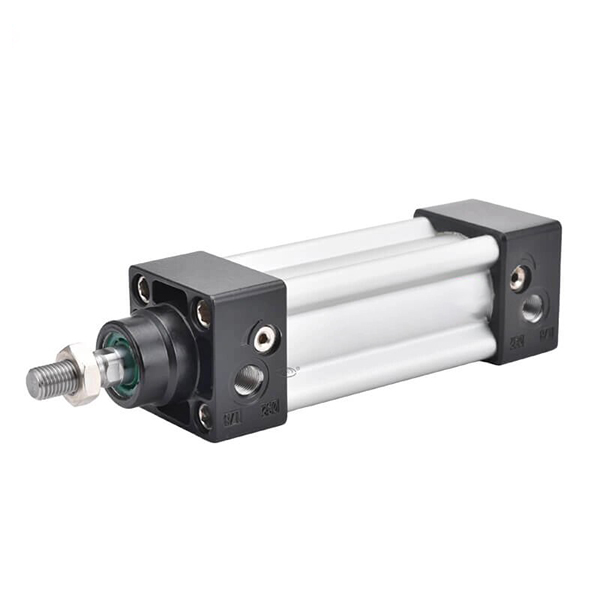

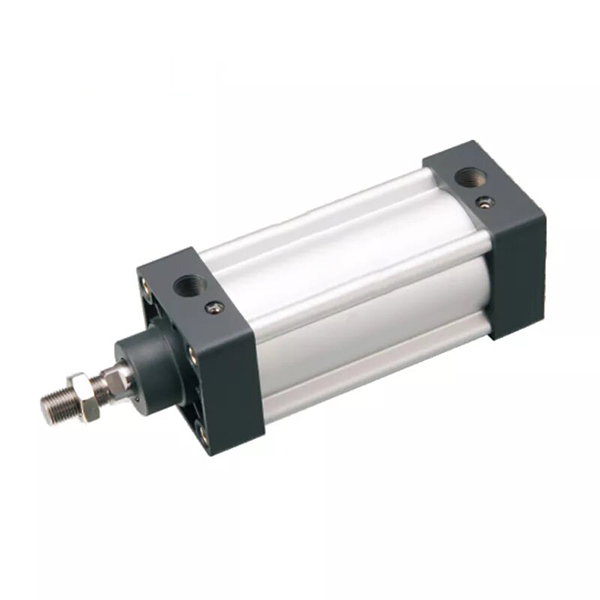

     Серијата SOLH SI е стандарден цилиндар со двојно дејство со висока прецизност, целосно усогласен соISO 15552 (поранешен ISO 6431 / VDMA 24562) меѓународни стандарди, споредбено со серијата Festo DNC. Усвојувајќи ја цилиндарската цевка од алуминиумски профил без ѕвездести шипки, таа нема изложени шипки за врзување, вградени жлебови за магнетни прекинувачи, прилагодлив воздушен бафер од две страни и целосна ISO компатибилност со додатоците. Со супериорна цврстина, перформанси против торзија, долг работен век и чист изглед, тој служи како стандарден ISO стандарден цилиндар од среден опсег за да ги замени традиционалните SC цилиндри со врзувачки шипки, совршено погоден за извозна опрема и стандардизирани автоматизирани машини.

  1.1 Стандардна компатибилност

     Целосно е во согласност со ISO 15552 и VDMA 24562 индустриските стандарди. Сите димензии на монтирање, интерфејси и додатоци се целосно заменливи со глобалните мејнстрим ISO цилиндри како што се DNC, SE и DSBA, поддржувајќи замена со нула модификација и стандардизирано склопување на серии.

  1.2 Оптимизирана структура на профилот

     Усвојува интегрирана цилиндрична цевка од алуминиумска профилна легура во форма на ѕвезда, без изложени шипки за врзување. Целокупната структура обезбедува висока цврстина, одлична способност против торзија, уреден и отпорен на корозија изглед. Резервираните стандардни жлебови за магнетни прекинувачи од двете страни овозможуваат директно инсталирање на сензорите од сериите CMSE, DMSE и CS1 без дополнителни држачи.

  1.3 Диверзифицирано движење и функционални деривати

     • SI стандард: Повратно движење со двојно дејство со една прачка, универзален стандарден модел за повеќето автоматизирани сценарија

     • СИД Двојна прачка: Излез на прачка со двоен крај, остварување синхроно работење и зголемена стабилност против торзија

     • SIJ прилагодлив удар: Структура со двојна прачка со прилагодливи гранични навртки за прецизно дотерување на ударот

     • Тип со можност за заклучување на СИЛ: Опремен со уред за заклучување на крајната или произволна положба за безбедно задржување на притисокот и фиксирање на положбата

     • Интегриран тип на SIF вентил: Интегриран електромагнетниот вентил од серијата 4M, интегриран дизајн вентил-цилиндар за заштеда на простор за инсталација

     • Тип против торзија SIQ: Квадратна структура на клипна прачка за ултра висока точност на позиционирање против торзија

  1.4 Баферски систем со високи перформанси

     Стандардно опремено содвострана прилагодлива воздушна тампон + PPV еластична перница. Ударот на тампонот пропорционално се зголемува со отворот на цилиндерот, ефикасно намалувајќи го ударот и бучавата при работа со голема брзина и тешко оптоварување, обезбедувајќи стабилно и циклично движење со ниски вибрации.

  1.5 Издржливо запечатување и конфигурација на материјалот

     Усвојува двонасочна структура за заптивање со компензација во форма на Y, со ултра низок стартен притисок (0,1MPa), стабилна работа без масло и продолжен работен век. Клипната шипка е изработена од челик 45# со тврда хромирана облога, што обезбедува одлична отпорност на абење, отпорност на 'рѓа и структурна стабилност.

  1.6 Конфигурација на магнетна индукција

     Поддржува вграден магнетен прстен (конфигурација -S) стандардно, компатибилен со магнетните прекинувачи од сериите AirTAC CMSE, DMSE, CS1-B/F/U, постигнувајќи откривање на положбата на клипот во реално време и автоматско поврзување на сигналот.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Типичен код за модел: SI 50×150-S-ФА

 2. Објаснување на кодот за серии на изведени

     • СИД: Двојна прачка со двојно дејство, излез на шипки со двоен крај за синхроно работење и перформанси против торзија

     • SIJ: Прилагодлив удар со двојна шипка со навртки за фино подесување за флексибилна калибрација на ударот

     • СИЛ: Тип со можност за заклучување со крајна положба или произволно заклучување на положбата за безбедно позиционирање

     • СИФ: Електромагнетниот вентил интегриран тип, интегрирана структура вентил-цилиндар за заштеда на простор

  3.Пример за стандарден редослед

     SI 63×200-С: отвор од 63 мм, удар од 200 мм, со магнетен прстен, стандарден прилагодлив воздушен бафер

3. Основни технички параметри (стандарден тип)

4. Теоретска табела за потисок и затегнување од 0,6 MPa (една шипка, безбедносен фактор ≥2)

5. Додатоци за монтирање и изведени модели

  5.1 Стандардни ISO универзални типови монтирање (целосно заменливи со DNC/SE)

     • ФА/ФБ: Предна прирабница / Монтирање на задна прирабница за рамно фиксна инсталација

     • CA/CB: Монтажа со единечна штипка / Двојна клавичка за работа со замавнување со шарки

     • ЛБ: Монтирање на ножен држач за странична фиксна инсталација

     • TC/TCM: Магнетна монтажа на бандаж за позиционирање на средното замавнување

     • L: Странично монтирање за компактен распоред на просторот

     Универзални додатоци: I/Y/U/F спојници, лебдечки спојници, лежишта на краевите на прачка, целосно компатибилни со сите цилиндри со стандард ISO 15552.

  5.2 Предности на сериите на основни изводи

     • СИД Двојна прачка: Синхронен излез со двоен крај, подобрена структурна стабилност и способност против отклонување

     • SIJ прилагодлив удар: Флексибилно дотерување на ударот за да се прилагоди на променливите барања за работен удар

     • Тип со можност за заклучување на СИЛ: Сигурно заклучување и задржување на притисокот за да се спречи отстапување на положбата при исклучување или промена на оптоварувањето

     • Интегриран тип на SIF вентил: Интегриран дизајн на електромагнетниот вентил, поедноставено воздушно коло, намален простор за инсталација и трошоци за склопување

     • Тип против торзија SIQ: Специјална структура на квадратна клипна прачка за високопрецизно позиционирање против торзија

6. Апликативни сценарија и споредба на селекција (SI vs SC vs DNC)

  6.1 Приоритетни сценарија за примена за сериите SI

     • Извозна опрема и европски стандардни автоматизирани машини кои бараат заменливост на интерфејсот ISO 15552

     • Автоматски производствени линии кои бараат чист изглед без вратоврска и компактна инсталација рамо до рамо

     • Работни услови кои бараат поголема ригидност, перформанси против торзија и подолг работен век од цилиндрите SC, со подобри перформанси од DNC цилиндрите

     • Универзални сценарија за линеарно туркање, притискање, позиционирање, ракување, склопување, пакување и автоматизација на машински алат

  6.2 Споредба на основни модели

7. Водич за брз избор во 3 чекори

     1. Избор на големина на дупката: Изберете го дијаметарот на отворот според вистинското хоризонтално/вертикално оптоварување и побарувачката на потисок, резервирајте не помала од 50% безбедносна маржа; надградете 1~2 големини на отвори за ексцентрично оптоварување и работни услови на конзола.

     2. Избор на мозочен удар: Додадете безбедносна маржа од 20~50mm врз основа на вистинскиот работен удар; максимален мозочен удар што може да се конфигурира до 2000 mm.

     3. Функционална конфигурација: Стандардна конфигурација со -S магнетен прстен + PPV прилагодлив воздушен бафер; изберете SID за двојна шипка, SIJ за прилагодлив удар, SIL за функција за заклучување и FA/FB/CA/CB/LB/TC за соодветните методи на монтирање.

Резиме на една реченица

     Стандардниот цилиндар ISO 15552 без шипки од серијата SOLH SI се карактеризира со интегрирана структура на профилот, висока цврстина, прилагодлив воздушен бафер и целосна универзална заменливост, што е ефикасна замена од средна класа за традиционалните SC и увезени DNC цилиндри, широко применливи за стандардизирана и автоматизирана опрема за извоз.
