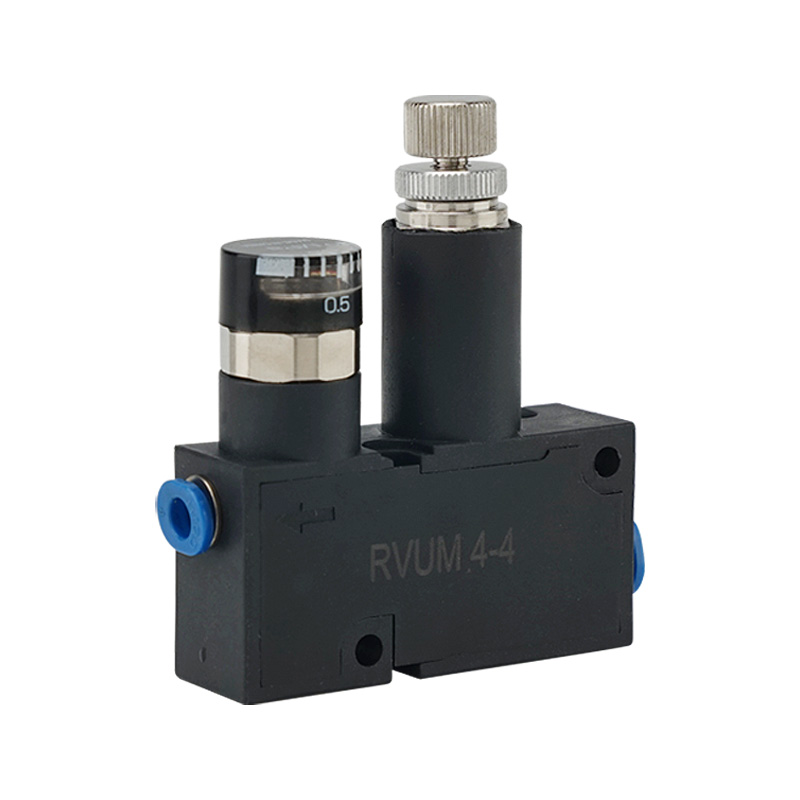

Мини вентил за регулатор на притисок од серијата RVUM | Компактен клипен вентил за намалување на воздушниот притисок со директно дејство со монтирање со еден допир

Марка: SOLH од Richge Technology | Ултра-компактен прецизен пневматски регулатор на притисок

1. Преглед на производот

     Серијата SOLH RVUM е aултра компактен вентил за регулатор на микро притисок од типот на клип со директно дејство, специјално развиен за минијатурни пневматски кола со ограничен простор. Поддржува и релјефни (стандардни) и нерелјефни структури, со флексибилни опции за поврзување директно/лактот, интегрирани фитинзи со еден допир и прецизна регулација на притисокот од 0,1–0,8 MPa. Со ултра мал лесен дизајн, разновидни методи на монтирање и стабилен излез на притисок, тој е широко применет во прецизни сценарија со мал проток, како што се издавање, вакуумска адсорпција и микро дување на воздух, служејќи како оптимално решение за стабилизирање на притисокот за минијатуризирана автоматизирана опрема.

2. Основно позиционирање и принцип на работа

     • Структурен дизајн: Усвојува високопрецизна структура на клипот со директно дејство, достапна во две верзии: стандарден релјефен тип и опционален не-релјефен тип, задоволувајќи ги различните барања за регулирање на притисокот во колото.

     • Прецизна стабилизација на притисокот: Максималниот влезен притисок достигнува 0,9 MPa, со стабилен прилагодлив излезен притисок кој се движи од 0,1 MPa до 0,8 MPa. Дизајнот од типот на олеснување автоматски го исцрпува воздухот под притисок за да одржува постојан притисок низводно.

     • Применлив медиум: Чист компримиран воздух, поддржува работа со подмачкување без масло, целосно прилагодување на чисти и прецизни пневматски работни средини.

3. Извонредни карактеристики на производот

  3.1 Ултра компактно и лесно тело

     Целото тело на вентилот прифаќа минијатуризиран интегриран дизајн со исклучително мал простор за зафаќање. Совршено е погоден за вградена опрема за инсталација, монтажа на панели и распоред на тесен простор за движење, остварувајќи оптимизација за окупација на нула простор за минијатурни пневматски системи.

  3.2 Флексибилни цевки за монтирање со еден допир

     И портите IN и OUT поддржуваат бесплатно префрлување на типови директно и лактови. Компатибилен со метрички φ4/φ6 и империјални пневматски цевки 5/32"/1/4". Инсталирањето на приклучокот без алатки значително ја подобрува ефикасноста на цевките и модификацијата на лице место со силна компатибилност.

  3.3 Регулација на стабилен притисок со висока прецизност

     Професионалниот манометар од 0–0,8 MPa е опремен со точност на регулација од ± 5% FS. Обезбедува ултрастабилен излез на притисок за сценарија со прецизност со мал проток, како што се автоматско издавање, вакуумска адсорпција на работното парче, микро дување на воздух и контрола на позиционирањето, ефикасно избегнувајќи флуктуации на притисокот кои влијаат на прецизноста на производот.

  3.4 Диверзифицирани методи за монтирање

     Поддржува независна директна инсталација и интегрирана кластер инсталација со заграда. Може флексибилно да се прилагоди на различни барања за распоред на опремата, реализирајќи независна регулација на притисокот во една точка и интегрирана централизирана контрола на притисокот со повеќе јамки.

  3.5 Издржливи и сигурни перформанси

     Телото на вентилот е направено од високоцврсти алуминиумски легура и материјал од смола, со одлична отпорност на корозија и структурна стабилност. Работната температура се движи од 0℃ до 60℃ (околина без замрзнување), обезбедувајќи стабилна работа на долг циклус во сценаријата за индустриско производство.

4. Општи технички спецификации

5. Правила за кодирање на модели и примери за избор

  5.1 Целосна дефиниција на моделот

     Стандарден формат на модел: RVUM - [Спецификација на цевката] - [Спецификација на цевка] - [Наставка]

     • RVUM: Сериски код за мини регулатор на притисок од ултракомпактен тип на клип

     • Код за спецификации на цевката: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Наставка А: Опремен со прецизен манометар

 5.2 Вообичаени случаи на примена на модел

     • RVUM6-6: Основен модел со φ6 директен влез + φ6 директен излез, за ​​конвенционални минијатурни пневматски кола

     • RVUM6-6-A: φ6 директен влез и излез со вграден манометар, реализирајќи визуелна регулација на притисокот

     • RVUM4-6: φ4 праволиниски влез + φ6 излез со колена, мал калибар асиметричен модел за тесен простор и цевководи со микропроток

6. Типични сценарија за примена

     • Опрема за микро автоматизација и сложувалки: Широко се користи во 3C електронска опрема, медицински уреди, мали роботски раце и тела за прецизни алатки.

     • Прецизна контрола на мал проток: Професионален за автоматско издавање, вакум адсорпција на работното парче, микро чистење на воздух и прецизна контрола на притисокот за позиционирање.

     • Компактен интегриран систем: Идеален за вградена опрема, монтажа на панели и интегрирани пневматски системи со повеќе јамки.

     • Задно коло на електромагнетниот вентил: Директно инсталиран низводно од електромагнетните вентили за секундарно намалување на притисокот и стабилен излез на притисок, со што се елиминира флуктуацијата на воздушниот притисок.

7. Водич за споредба и избор на серии на производи

Резиме на една реченица

     Мини регулаторот на притисок од серијата SOLH RVUM интегрира ултра компактна големина, флексибилни цевки со еден допир и прецизна регулација на притисокот од 0,1–0,8 MPa, што е најсоодветното решение за стабилизирање на притисокот со висока стабилност за микро пневматски кола со ограничен простор и прецизна автоматизирана опрема со мал проток.
