Цилиндар без прачка за магнетна спојка од серијата RM | Airtac Компактен Воден тип на долг удар

Марка: SOLH од Richge Technology

РМT
РМTL

Преглед на производот

     Серијата SOLH RM е мејнстрим цилиндар за магнетна спојка без прачка во стилот на Airtac, дизајниран за компактни, долги и водени линеарни барања при возење. Усвојувајќи го бесконтактниот магнетен синхрон пренос помеѓу внатрешниот клип и надворешната лизгачка маса, целосно затворената структура постигнува целосно нула истекување и работа без прашина. Покривајќи ги моделите со четири јадра, вклучително и основен тип и тип на водена шипка, големината на отворот се движи од φ10 до φ40 mm со максимален удар од 2000 mm. Одликувајќи се со вградени водилки, широка температурна приспособливост и перформанси со високи трошоци, тој е совршено прилагоден за сценарија за линеарен пренос со долги движења и автоматизација на чист простор, служејќи како претпочитана домашна алтернатива на серијата SMC CY1/CY3.

Класификација на основни модели и структурни карактеристики

1. Целосна класификација на семејниот модел на РМ

• Основен тип на RMS: Ултра-минималистичка структура без вграден систем за водење. Потребни се надворешни држачи за поддршка и линеарни водилни шини за инсталација. Се одликува со најниска цена и е идеален за буџетски чувствителни проекти со резервирани водечки структури.

• РМT Стандарден воден тип: Опремен со двојни водилки и лизгачки лежишта за интегрирана функција за водење. Може да издржи странични и ексцентрични оптоварувања без надворешни водилни шини, што овозможува едноставна и брза инсталација за конвенционални работни услови.

• РМTL Прецизен воден тип: Усвојува продолжени високопрецизни водилки и лежишта со висока цврстина за да се подобри точноста на линеарното движење. Точноста на повторено позиционирање достигнува ± 0,1 mm, исполнувајќи ги барањата за позиционирање со голема прецизност и пренос на микро-растојание.

• РМH Тип на слајд со големо оптоварување: Оптимизиран со армирани лизгачки шини и структура на водечки шипки со висока јачина, со одлична носивост и перформанси против отклонување. Може директно да се користи како самостојна лизгачка маса за сценарија за работа со тежок товар и висока стабилност.

2. Основни структурни предности

• Погон за магнетна спојка и чисти перформанси со нула истекување: Вградената магнетна низа со висока јачина реализира немеханички синхрони пренос. Целосно затворената цевка со цилиндри целосно ги изолира внатрешните воздушни кола од надворешното опкружување, постигнувајќи нула истекување воздух и работа без прашина. Целосно е во согласност со хигиенските стандарди за апликации за храна, електроника и медицински чисти работилници.

• Компактен дизајн без прачка и заштеда на простор: Ниту една структура за продолжување на клипната прачка не го намалува просторот за вградување за 50% во споредба со традиционалните цилиндри со врзувачки шипки. Одржува стабилно линеарно работење без свиткување дури и при максимални услови со долг удар од 2000 mm, совршено поддржувајќи го дизајнот на компактната опрема.

• Изолирана структура отпорна на прашина и продолжен работен век: Клипната комора и лизгачката маса се целосно изолирани за да се спречи надворешната прашина, нечистотија и нечистотии да навлезат во внатрешноста на цилиндерот. Оптимизираниот прстен отпорен на абење и прстен отпорен на прашина ефикасно ја намалува загубата на триење и го продолжува целокупниот век на употреба.

• Интегриран дизајн на шипки со двоен водич (RMT/RMTL/RMH): Самостојната водечка структура ја елиминира потребата од надворешни лизгачки шини. Ефикасно се спротивставува на страничната сила и ексцентричните пречки на оптоварувањето, обезбедувајќи непречено и стабилно взаемно движење со поголема ефикасност на инсталацијата.

• Мулти-бафер конфигурација за стабилна работа: Стандардните фиксни гумени бафери со двоен крај го апсорбираат оперативниот удар и го намалуваат шумот при работа. Опционалните прилагодливи бафери и хидраулични тампони поддржуваат стабилно работење со максимална брзина од 500 mm/s, избегнувајќи крут удар при циклично движење со голема брзина.

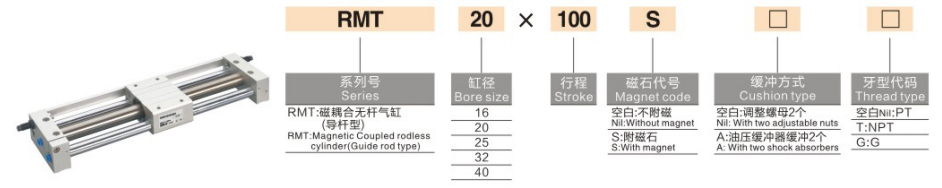

Целосно правило за кодирање на моделот

1.Примери на модели: RMT20-500 | RMS16-300-С

2.Референтни примери за стандардна нарачка

• РМS16-300: отвор од 16 mm, удар од 300 mm, основен неводен тип без магнетен прекинувач

• РМT20-500-S: отвор од 20 mm, удар од 500 mm, стандарден воден тип со магнетен додаток

• РМTL25-800: отвор од 25 mm, удар од 800 mm, воден тип со висока прецизност

Основни технички спецификации (стандардна состојба 20℃)

1. Основни општи спецификации

• Режим на работа: Безконтактна синхрона трансмисија со магнетна спојка со двојно дејство

• Работна течност: Филтриран компримиран воздух (филтрација 40μm, достапна работа без масло)

• Температура на околината: -20℃~70℃ (индустриско одделение со ултра широка температура)

• Опсег на работен притисок: 0,15~0,7MPa; Доказ притисок: 1.0MPa

• Стандардна оперативна брзина: 50~500mm/s

• Баферски режим: Стандарден фиксен гумен тампон со двоен крај; опционален прилагодлив бафер / хидрауличен тампон

• Магнетна сила на задржување: 55~1400N (постепено се зголемува со големината на отворот)

2. Табела со параметри на клучни перформанси (@0,5MPa)

Основни насоки за конфигурација и избор

1. Избор на големина на дупката по оптоварување и потисок

• φ10~φ16 (Micro Light Duty): Погоден за товари ≤2kg, наменет за прецизно пренос на компоненти со краток удар и операции за микропозиционирање во минијатурна електронска опрема за автоматизација.

• φ20~φ25 (Општа лесна должност): Соодветен со лесно оптоварување од 4~6 кг, идеален за конвенционални операции на туркање и влечење со долг удар (≤1000mm) во општите автоматизирани производни линии.

• φ32~φ40 (средна должност): Применливо за сценарија со средно оптоварување од 10~16kg, совршено приспособено за ракување со материјали со долг удар и високофреквентни циклични работни услови во опрема за пакување и логистичка автоматизација.

2. Избор на модел и водечки систем

• Основен тип на RMS: Ултра ефтино решение без вградено водење. Погоден за буџетски чувствителни проекти и опрема со претходно инсталирани надворешни линеарни водилни шини, за кои е потребна фиксација на држачот со двоен крај.

• РМT Стандарден воден тип: Сè-во-едно дизајн на двојна водечка шипка со вграден водење на лежиштето. Може да се спротивстави на конвенционалните странични оптоварувања без надворешни додатоци за водење, со едноставна инсталација и широка приспособливост за стандардни работни услови.

• РМTL Прецизен воден тип: Проширените високопрецизни водилки ја оптимизираат стабилноста на линеарното движење, постигнувајќи прецизност на повторено позиционирање до ±0,1 mm. Најдобар избор за прецизно позиционирање, прецизно склопување и сценарија со висока линеарна побарувачка.

• РМH Тип на слајд со големо оптоварување: Засилената лизгачка шина и структурата на водечките прачки со висока јачина во голема мера ја подобруваат способноста за заштита од отклонување и носивоста. Може да ги замени независните лизгачки маси за да ги заврши тешките задачи за возење со долги патеки.

3. Избор на животна средина и функционална конфигурација

• Апликација за чиста околина: Неконтактниот магнетски пренос без истекување и прашина го избегнува секундарното загадување. RMT и RMTL моделите со самоводење се претпочитаат за долгорочно стабилно работење во работилниците за храна, медицински и електронски чисти.

• Надградба на работната состојба со голема брзина: Опремување со надворешни хидраулични бафери за елиминирање на крајниот удар, стабилно поддржувајќи континуирано работење со голема брзина до 500 mm/s за високофреквентни циклични производни линии.

• Повратни информации за прецизна позиција: Додадете -S магнетно опремена конфигурација, компатибилна со магнетните прекинувачи од серијата D-M9, реализирајќи позиционирање на повеќе точки и повратни информации за електричниот сигнал во реално време за автоматска контрола на поврзувањето.

Типични сценарија за индустриска примена

• Електронски пренос на материјали за чиста соба: Структурата за магнетна спојка без прашина и нула загадување е широко користена за ракување со материјали на долги растојанија во работилници без прашина за полупроводници и LCD екран, ефикасно заштитувајќи ги чистите производствени средини.

• Поместување на линијата за пакување на храна и фармацевтски производи: Самоводливиот интегриран дизајн ја поедноставува инсталацијата и секојдневното одржување, совршено ги задоволува барањата за туркање и влечење на работното парче со долги движења на лесната и средната опрема за пакување со хигиенски и сигурни перформанси.

• Автоматска контрола на вратата и штитот на опремата: Компактна структура без прачка заштедува 50% простор за инсталација, погодна за стабилно отворање и затворање возење на заштитни врати на опрема за долги патеки, штитници од прав и безбедносни капаци.

• Прецизно позиционирање на линијата за склопување со долг удар: Високопрецизниот воден модел RMTL обезбедува одлична линеарност и прецизност на повторување на позиционирањето, исполнувајќи ги барањата за прецизно позиционирање на ултра долги растојанија од 1~2 m и барањата за циклично пренесување на производните линии.

• Компактно реновирање на опремата и заштеда на простор: Служи како идеална замена за традиционалните цилиндри со врзувачки шипки во сценарија со долг удар (> 500 mm), значително оптимизирајќи го распоредот на опремата и реализирајќи компактен автоматизиран дизајн на опремата.

Споредба на основни параметри на серијата RM наспроти CY1 / CY3 серијата

Водич за брз избор во три чекори

1. Потврда за големина на дупката: Пресметајте го потребниот потисок врз основа на вистинската тежина на оптоварување со безбедносен фактор ≥2. Препорачани правила: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Потврда за тип на модел: Изберете RMS за ултра низок буџет; RMT за стандардни општи услови за работа; RMTL за барања за позиционирање со висока прецизност; RMH за сценарија со големо оптоварување и против отклонување.

3. Потврда за спецификација на мозочен удар: Изберете стандарден удар од 50~1000mm за конвенционална употреба; опционален продолжен удар до 2000 mm за барања за возење на средно долги растојанија.

Резиме на една реченица

     Цилиндарот без прачка за магнетна спојка од серијата SOLH RM, во стилот на Airtac, интегрира разновидни самоводени структури, ултра-широка температурна приспособливост и чисти перформанси со нула истекување, служејќи како домашно решение за долготраен линеарно возење со високи трошоци за автоматизирана опрема со среден буџет.
