Цилиндар за шипки со компактен водич од MGQ

Цилиндар за шипки со тенок компактен водич од серијата MGQ | Пневматски цилиндар против ротација со висока ригидност

Марка: SOLH од Richge Technology

Преглед на производот и основни структурни карактеристики

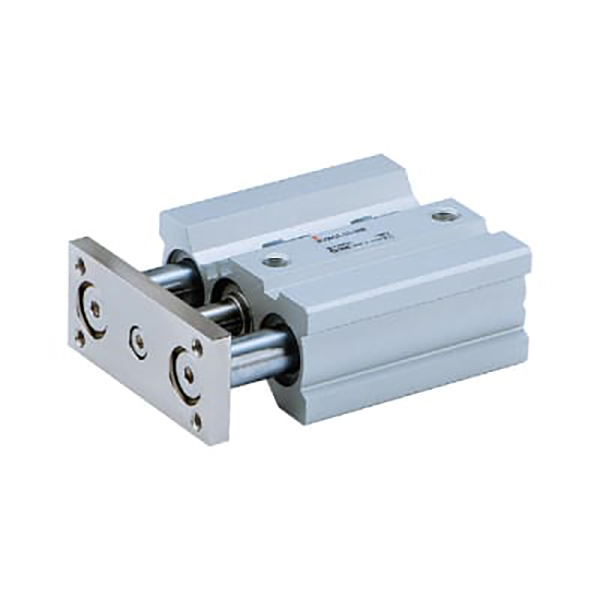

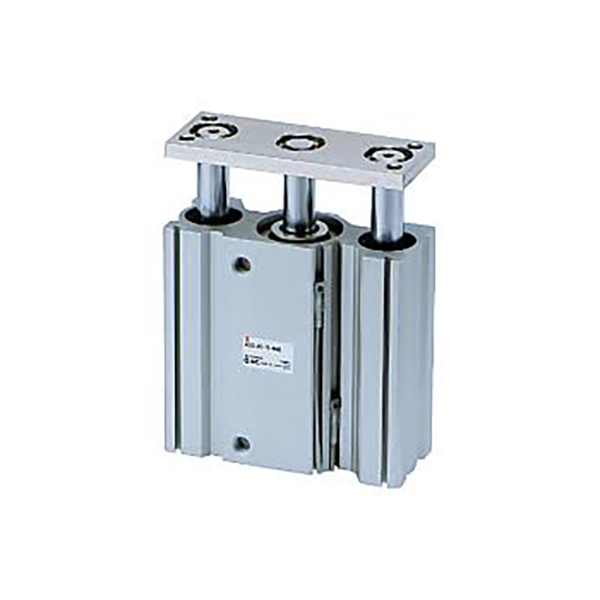

     Серијата SOLH MGQ е тенок интегриран цилиндар со водичка прачка дизајниран за станици за автоматизација со ограничен простор. Усвојувајќи ја ултра тенка интегрирана структура на шипки за водење, таа обезбедува извонредна отпорност на странично оптоварување и високопрецизни перформанси против ротација. Покривајќи целосен опсег на отвори од φ12mm до φ100mm, серијата обезбедува две конфигурации на лежиштата: MGQM лизгачки лежиште и MGQL топчест лежиште. Широко се применува за сценарија за прецизно туркање, подигнување, запирање и позиционирање на работните парчиња кои бараат компактна инсталација, цврсто водење и работа со нула отклон.

Клучни структурни предности

• Ултра тенко интегрирано тело: Водечките шипки и телото на цилиндерот се интегрално обликувани, намалувајќи ја вкупната дебелина за 50% во споредба со традиционалните цилиндри со водилка. Тоа е оптимален избор за висококомпактен дизајн на опрема и распоред за инсталација со ограничен простор.

• Структура со висока ригидност со двоен водич: Симетричната поддршка со двојна водечка шипка во голема мера го подобрува отпорот на странично оптоварување, со капацитет на странично оптоварување повеќе од двапати поголем од обичните цилиндри за затка. Ефикасно се спротивставува на свиткување и торзија, приспособувајќи се на ексцентричните работни услови на оптоварување и удар.

• Точност против ротација водечка во класата: Типот на топчести лежишта MGQL постигнува ултра висока точност на неротација од ±0,04°~±0,08° (поголема прецизност со поголем отвор); Типот на лежиште за лизгање MGQM нуди стабилна точност на позиционирање од ±0,05°~±0,10°, задоволувајќи ги различните барања за прецизно позиционирање.

• Конфигурација на двојни лежишта за целосни сценарија: Лизгачки лежиште (MGQM) за тешки оптоварувања, правливи и сурови средини со ниска цена; топчест лежиште (MGQL) за ултра непречено движење со ниско триење и прецизно возење велосипед со висока фреквенција.

• Стандардна премиум конфигурација: Вграден магнетен прстен за компатибилност со магнетни прекинувачи, гумени бафери со двоен крај за стабилно работење и дизајн без одржување без масло, погоден за чисти индустриски средини.

• Целосни стандардни спецификации: Целосни големини на отвори од φ12mm до φ100mm, со стандарден удар кој се движи од 25mm до 250mm, што ги покрива повеќето сценарија за возење со автоматизација на средно и големо оптоварување.

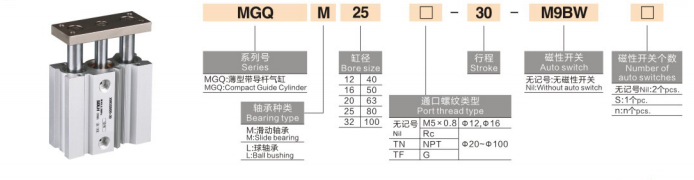

Целосни правила за именување на моделот

Модел Пример: MGQM32-50-M9BW-XB6

Референтни примери за стандардна нарачка

• MGQM25-30: отвор од 25 mm, удар од 30 mm, стандарден тип на лежиште за лизгање

• MGQL40-75-2M9B: отвор од 40 mm, удар од 75 mm, тип на топчесто лежиште со двојни магнетни прекинувачи

• MGQM50-100-XB6: отвор од 50 mm, удар од 100 mm, модел на лежиште отпорен на висока температура

Стандардни основни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, 0,5MPa номинален притисок)

1. Општи параметри за изведба

• Опсег на работен притисок: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Температура на околината: -10℃~60℃ (конвенционална средина без мраз); -10℃~150℃ (верзија со висока температура на XB6)

• Работна брзина на клипот: 50~500mm/s (φ12~63); 50~400 mm/s (φ80/100 голема дупка)

• Баферски режим: Стандарден гумен тампон со двоен крај; опционален тампон за воздушно перниче за работни услови со големо влијание

• Режим на подмачкување: Работа без одржување без масло, погодна за чисти работилници

2. Теоретски податоци за потисок (@0,5MPa, единица: N)

3. Податоци за тежината на производот (50мм удар, единица: kg)

Споредба на селекција на јадрото на MGQM наспроти MGQL

Методи за монтирање и типични сценарија за примена

1. Флексибилен дизајн со повеќе монтирање

• Директно монтирање на телото: Резервирани отвори за завртки на горните, долните и страничните површини за директно прицврстување; моделите над φ32mm имаат 4-страни жлебови за прекинувач за сенасочна инсталација на магнетен прекинувач, што овозможува брзо склопување и одржување.

• Изборна помошна монтажа: Достапни се додатоци за прирабница (F) и ножен држач (L), кои поддржуваат хоризонтален и вертикален распоред со повеќе агли за да се прилагодат на различни структурни дизајни на опремата.

2. Основни индустриски апликации

• Автоматизација на транспортната линија: Запирање на работното парче, позиционирање на палетата и подигнување на материјалот; силната отпорност на удар го спречува поместувањето на работното парче при пренесување и ограничување со голема брзина.

• 3C Електронска прецизна обработка: исфрлање на пиновите на ПХБ, позиционирање на стегање на терминалот и лесен превод на работното парче; високата прецизност против ротација обезбедува прецизно склопување со нулта отклонување.

• Машини за пакување: Возење на преградите на материјалот, префрлување на портата на силосите и туркање материјал на кратки растојанија; ултра тенкото тело совршено се прилагодува на распоредот на компактната опрема за пакување.

• Општа индустриска автоматизација: Кревање на жига, исфрлање на дел и ексцентрично возење на товар; ги заменува традиционалните комбинации на посебни цилиндри + водилка за да ја поедностави структурата на опремата и да ги намали трошоците.

Сеопфатна споредба на серијата MGQ vs MGP vs MGG

Водич за брз избор во три чекори

1. Избор на големина на дупката: Пресметајте го потребниот потисок врз основа на вистинското оптоварување; изберете ја големината на отворот со теоретски потисок ≥ реално оптоварување × 1,5, со резервација на 50% безбедносна маржа за да се избегне преоптоварување.

2. Избор на тип на лежиште: Изберете лежиште за лизгање MGQM за тешки, правливи и ексцентрични работни услови; изберете топчест лежиште MGQL за високопрецизно позиционирање и високофреквентно циклично движење.

3. Избор на функционална конфигурација

￮ Барање за откривање позиција: опремување на магнетни прекинувачи M9B/M9BW (достапна 4-страна инсталација за отвор ≥32mm)

￮ Опкружување на висока температура: изберете опција -XB6 отпорна на висока температура (макс 150℃)

￮ Работа со големо влијание: Надградете се на опционален тампон за воздушно перниче (стандарден со гумен тампон)

Резиме на една реченица

     Ултра тенок цилиндар со водилка со висока цврстина на SOLH MGQ интегрира дизајн за заштеда на простор, силен анти-латерален капацитет на оптоварување и ултра висока точност против ротација, обезбедувајќи економични и високостабилни решенија за линеарно возење за компактни, прецизни и тешки станици за запирање, кревање и туркање на автоматизација.
