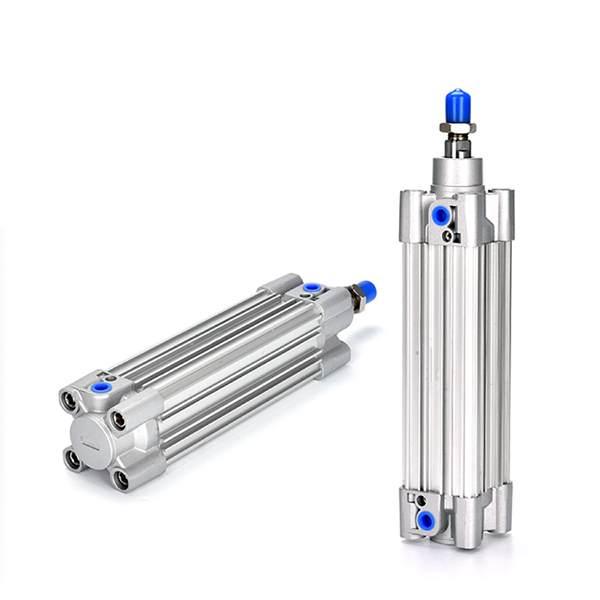

Стандарден пневматски цилиндар од серијата CP96S ISO15552 (двојна тешка перница)

Марка: SOLH од Richge Technology

Преглед на производот

     Цилиндарот со шипки од серијата SOLH CP96S е во согласност со меѓународниот стандард ISO15552 / VDMA24562. Усвојува барел од алуминиумски профил опремен со систем со двојна перница (прилагодливо воздушно перниче + гумена тампон подлога). Се одликува со низок шум, висока ригидност, погодни за високо-брзински, високофреквентни клипни и долготрајни апликации за тешка автоматизација. Директна механичка размена со оригиналната серија CP96S.

Основна структура и карактеристики на дизајнот

   1. Структура: Профилна буре со вградени шипки, 15% полесни од традиционалните цилиндри со шипки. Двојната перница во голема мера го апсорбира крајниот удар и го намалува шумот од работата.

   2. Материјал: Цврсто анодизирано алуминиумско буре, крајни капачиња со висока цврстина, тврда хромирана клипна шипка. Отпорен на абење и долг работен век.

   3. Операциски варијанти

     -- CP96S: Стандарден модел со единечна прачка со двојно дејство

     -- CP96SD (наставка W): двојна прачка со двојно дејство, одлични перформанси против торзија

     -- Суфикс -S: Вграден магнетен прстен за магнетен прекинувач

   4. Систем на перничиња: Воздушна перница + гумен композитен тампон, совршен за возење велосипед со голема брзина од 50~1000mm/s.

   5. Висока ригидност: прецизно обработени крајни капачиња, мал отклон на клипната прачка, силен отпор на оптоварување со офсет.

   6. Сензор жлеб: Резервирани слотови за магнетни прекинувачи од серијата M9B, A93.

   7. Заменливост: стандардна димензија ISO15552, компатибилна со додатоци од серијата SE, SAI, DNC.

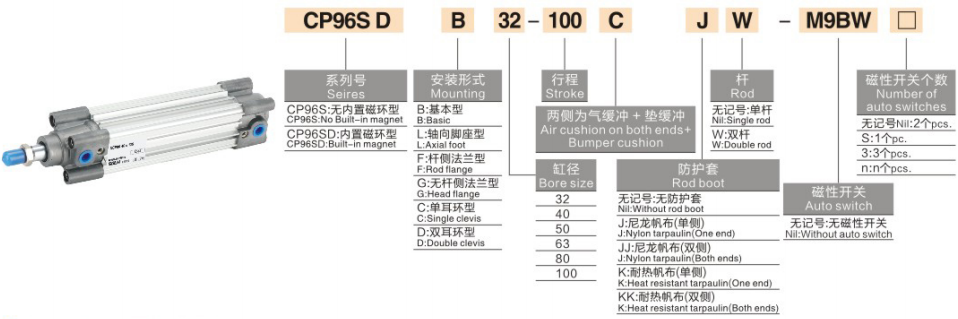

Целосно правило за кодирање на моделот

   1. Модел Пример:CP96SB40-100W-S

   2. Примери за стандарден редослед

     -- CP96SB50-200-S: Bore50, stroke200, единечна прачка, основен тип со магнет

     -- CP96SF63-150W: отвор63, удар 150, двојна шипка, странична прирабница на прачка

Основни технички спецификации

Теоретска сила на потисок и влечење @0,5MPa (единечна шипка, единица: N)

Видови на монтирање и модели на изведени

   1. Опции за монтирање

     -- Основен, нож, предна/задна прирабница, единечна/двојна клиза.

   2. Главна изводна серија

     -- CP96S / CP96SD: Модел со единечна прачка и двојна прачка

     -- CP96SK: Цилиндар приспособен за висока температура

     -- CP96SR: Клипна шипка од не'рѓосувачки челик за околина со лесна корозија

Водич за брз избор во 3 чекори

   1. Избор на отвори: Пресметајте ја потребната потисна сила, резерва ≥50% безбедносна маржа; дадете приоритет на CP96S за голема брзина и ниска побарувачка за бучава.

   2. Потврда за удар: Додадете 10~20mm безбедносна маржа; максимален стандарден удар 800мм, приспособен до 2000мм.

   3. Поклопување на конфигурацијата

     -- Повратни информации за позицијата: Изберете модел -S магнет со магнетни прекинувачи M9B/A93;

     -- Монтирање: L нож за хоризонтално големо оптоварување; F прирабница за вертикална инсталација;

     -- Специјална средина: изберете CP96SK за висока температура, CP96SR за корозивна состојба.

Резиме на една реченица

     Цилиндар за врзување SOLH CP96S ISO15552 опремен со двојна воздушна и гумена перница, висока брзина со низок шум, силен капацитет за оптоварување против поместување, идеален линеарен актуатор за тешка работа за опрема за автоматизација на извозот со висока фреквенција.
