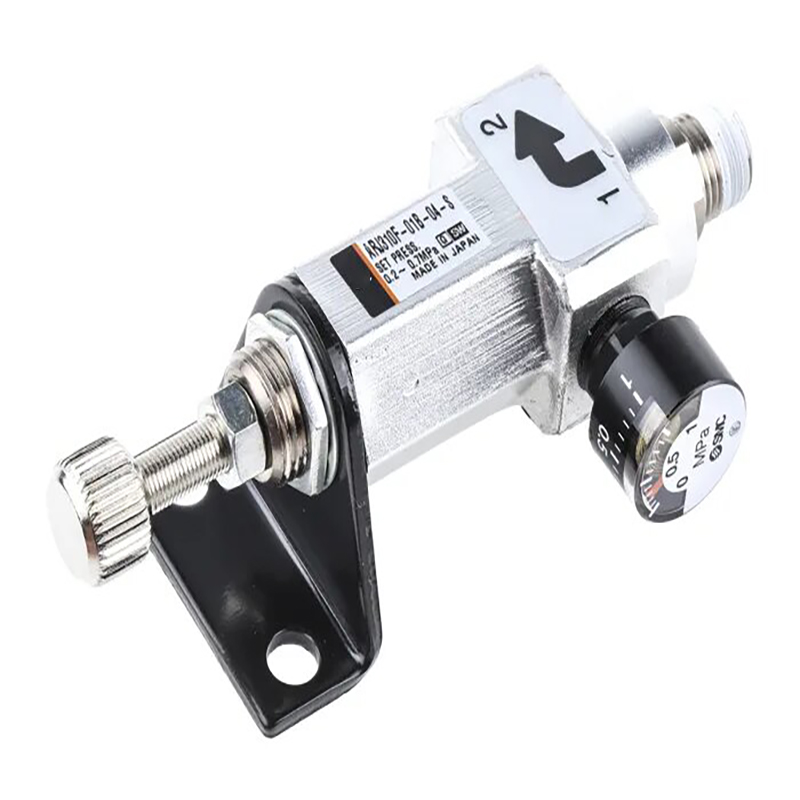

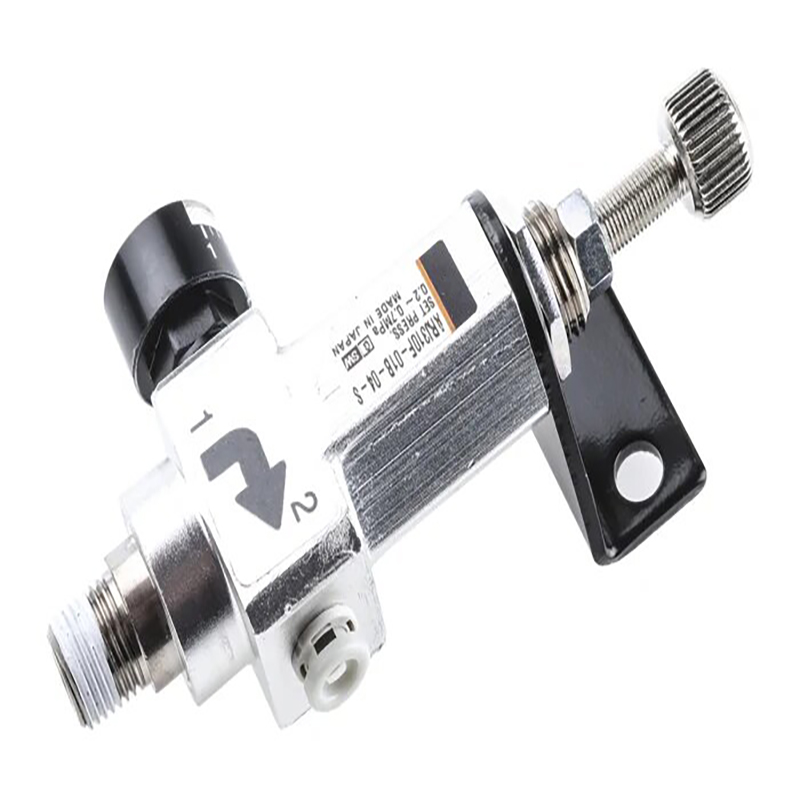

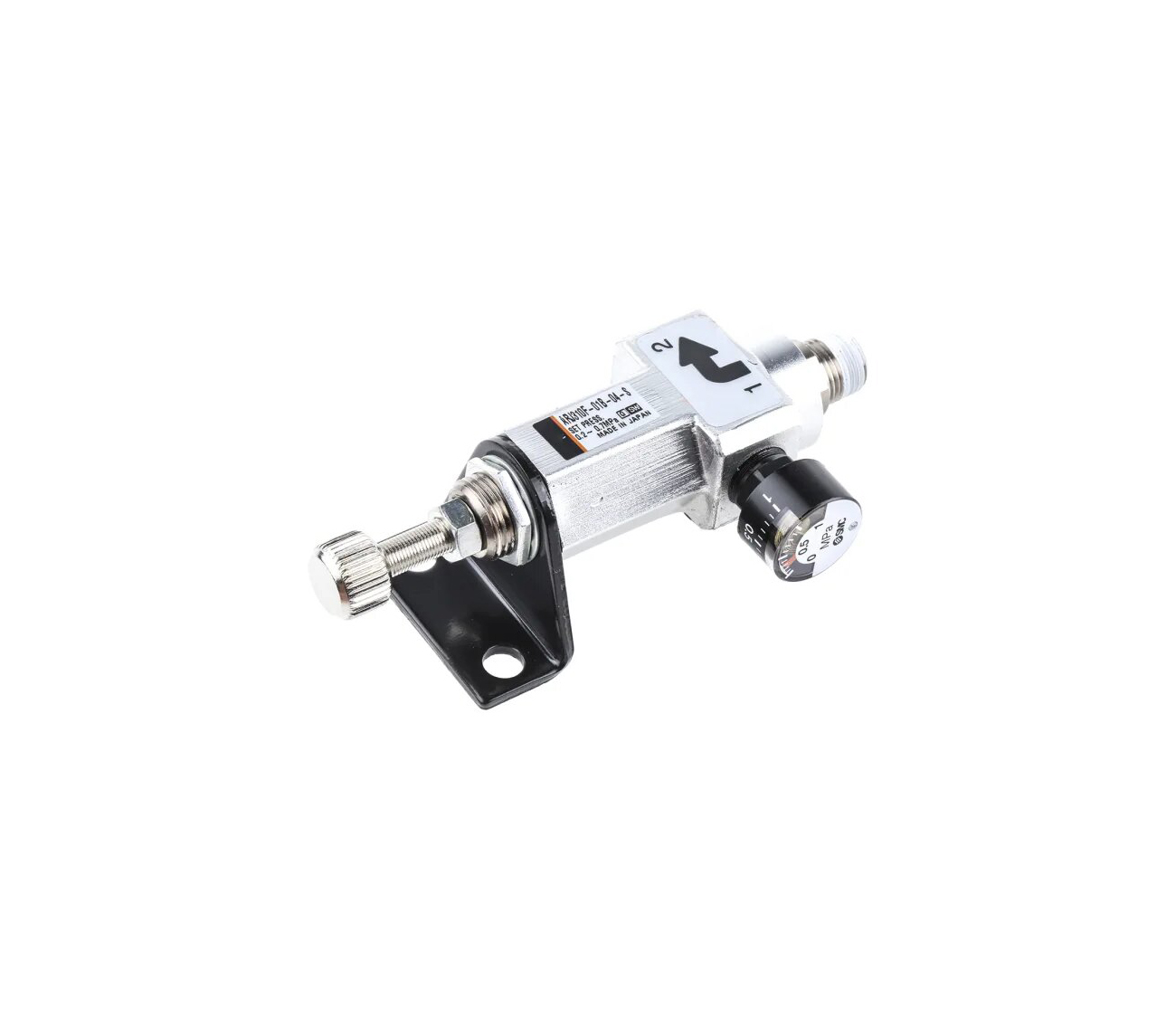

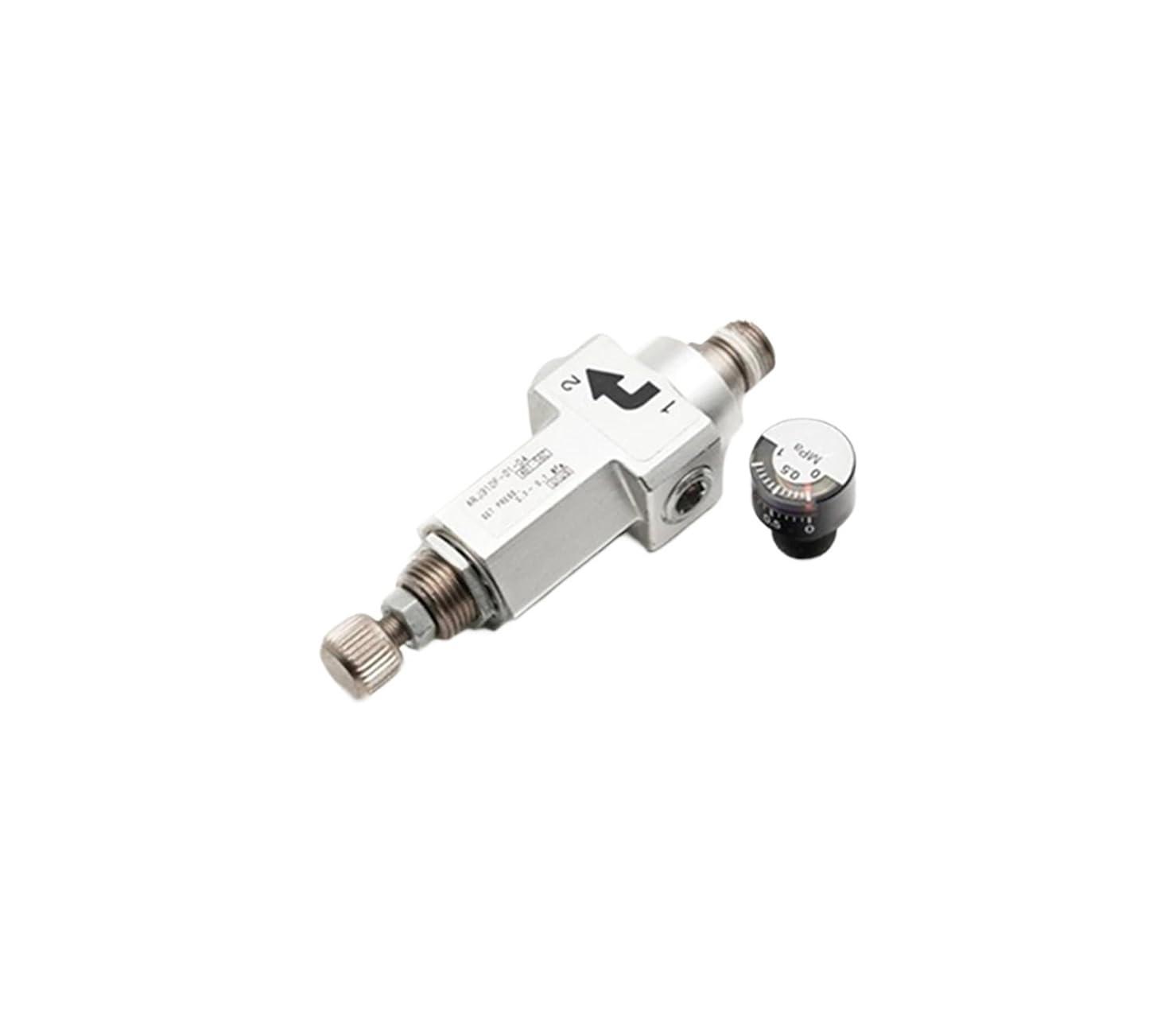

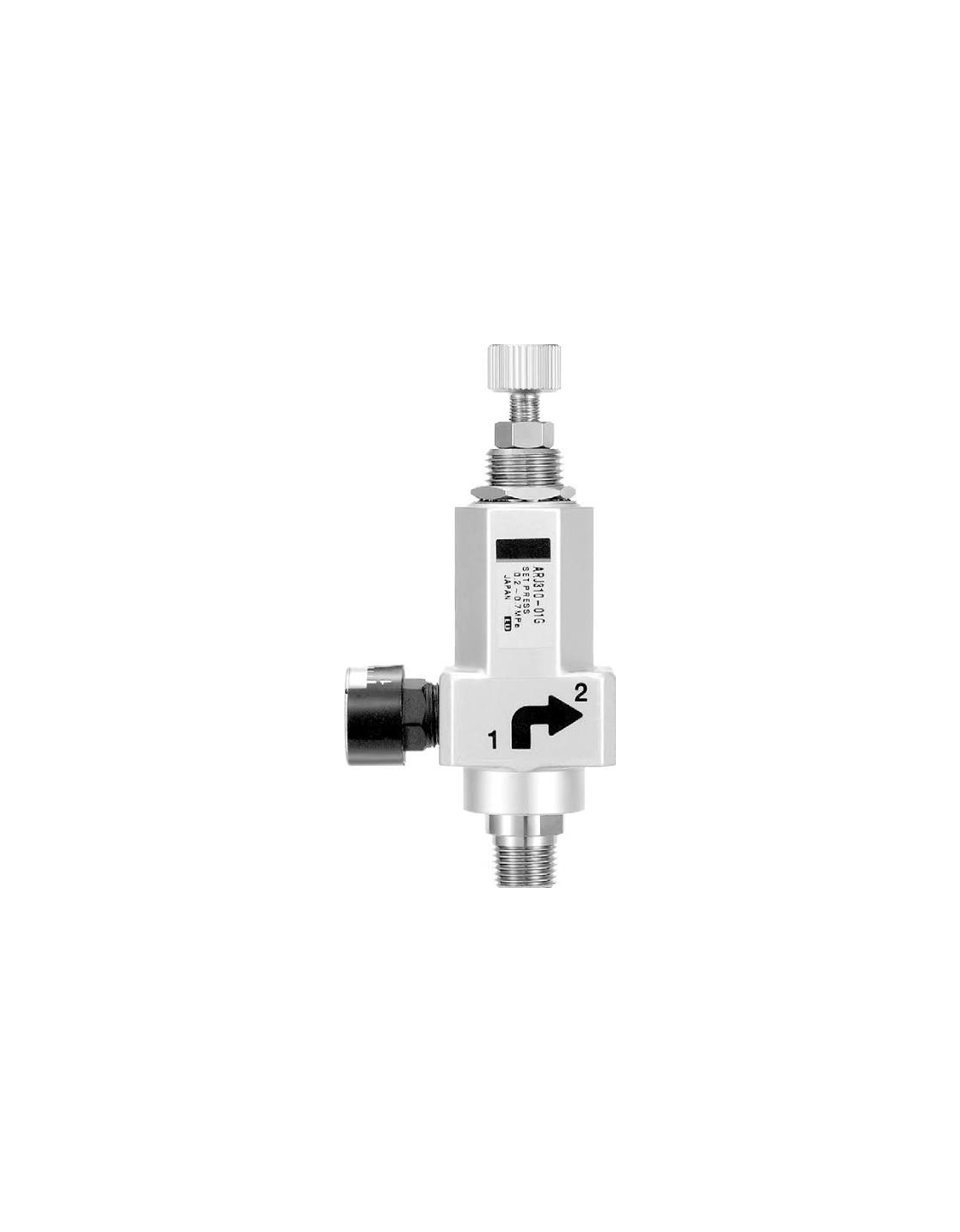

Минијатурен регулатор на притисок од серијата ARJ310 (директно управуван со олеснување)

Бренд:SOLH од Richge Technology (睿其格科技)

Преглед на производот

     Серијата SOLH ARJ310 е ултра компактен регулатор за прецизен притисок со директно дејство за тесни места за инсталација и контрола на притисок со висока прецизност со низок проток. Неговите севкупни димензии и перформанси се целосно заменливи со оригиналните регулатори SMC ARJ310 за директна замена на опремата.

Структура и основни функции

     -- Структура: Тип на клип со директно дејство со вграден релјефен отвор

     -- Распоред со две порти (IN / OUT); вишокот притисок автоматски се исцрпува преку внатрешниот канал за ослободување

     --Функција: Постојано го намалува притисокот на влезниот воздух до претходно поставената излезна вредност, ја потиснува флуктуацијата на притисокот и нуди заштита од прекумерен притисок

     --Интегриран дизајн со штекер за притискање со еден допир и двојни опционални влезни навои за флексибилни жици

Технички спецификации

     -- Работен медиум: Чист и општ индустриски компримиран воздух

     -- Максимален работен притисок: 0,8 MPa

     --Притисок на доказ: 1,2 MPa

     --Прилагодлив опсег на притисок

     --Стандарден опсег: 0,2–0,7 MPa

     --Верзија со низок притисок: 0,05–0,2 MPa

     --Амбиентална и средна температура: -5℃ ~ +60℃ (без внатрешно замрзнување)

     --Нето тежина: прибл. 65 гр

     --Ширина на телото: 18,5 мм, погодна за густо редење на колектор

     -- Степен на заштита: IP65

Конфигурација на порта

Влезна порта (два избрани стилови)

     --M5×0,8 внатрешен навој

     --Rc1/8 надворешен навој

Излезен приклучок

     Rc1/8 женски конец со интегриран приклучок за притискање, компатибилен со метрички цевки φ4/φ6, царски цевки 5/32" и 1/4"

Мерач пристаниште

     Rc1/8 женски навој, одговара на мини мерачи на притисок од серијата G15

Дефиниција на кодот на моделот (пример: ARJ310F-01-04)

     --ARJ310: Серија на база на мини регулатор

     --F: Опремен со вграден фитинг за притискање; испуштена за целосна верзија со навој

     --01: Стандард на конец Rc1/8

     --04: За φ4 цевки; 06 претставува φ6 цевки

     --N01: Опција за конец NPT1/8

Модели со жешка продажба

     --ARJ310-01: Целосна верзија со навој без приклучок за притиснување

     --ARJ310F-01-04: Интегриран притискач за φ4 црево

     --ARJ310F-01-06: Интегриран притискач за φ6 црево

     --ARJ310F-N01-03: влез со навој NPT1/8

Основни предности на производот

     -- Ултра-мал лесен дизајн: тежина од 65 g и тесно тело од 18,5 mm одговара на распоредот на многу компактна опрема

     --Опции за двоен влезен навој (M5 / Rc1/8) за прилагодување на различни распореди на цевки

     -- Фабрички вградениот штекер за притискање ги елиминира дополнителните конектори и го скратува времето на склопување

     --Вградениот механизам за ослободување автоматски го ослободува прекумерниот притисок за стабилен излезен притисок

     --Поддржува методи на двојна монтажа на навртката на панелот и надворешната заграда

     -- Структурата со директно дејство овозможува низок притисок при стартување до 0,05 MPa

Типични сценарија за примена

     Мини воздушни цилиндри, мали пневматски држачи, прецизни млазници за дување воздух, склопување на електроника, медицински уреди, опрема за производство и проверка на полупроводници Дозери за течност, инструменти за тестирање на истекување на воздух Компактни машини за автоматизација, острови на вентили и единици за мини FRL третман на воздух

Споредба на модели: ARJ310 VS ARJ210

Резиме на една реченица

     Мини регулаторот за притисок ARJ310 има ултра компактно тело, влез со двоен навој, интегриран приклучок за притискање и висока прецизност, што служи како оптимално решение за контрола на притисокот за компактни пневматски системи со низок проток.
