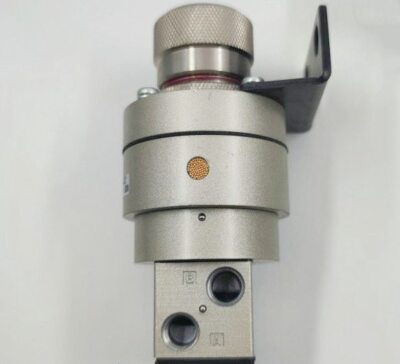

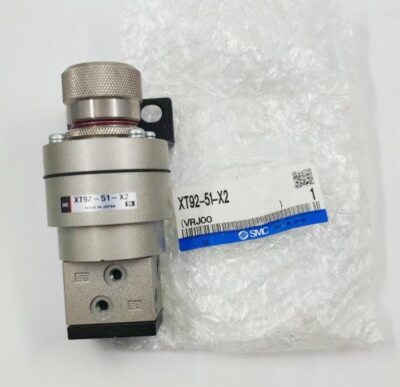

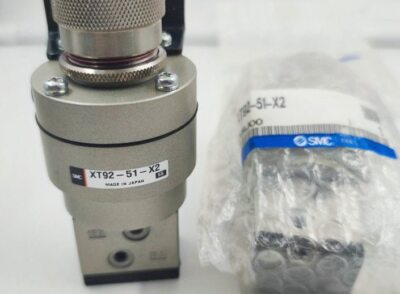

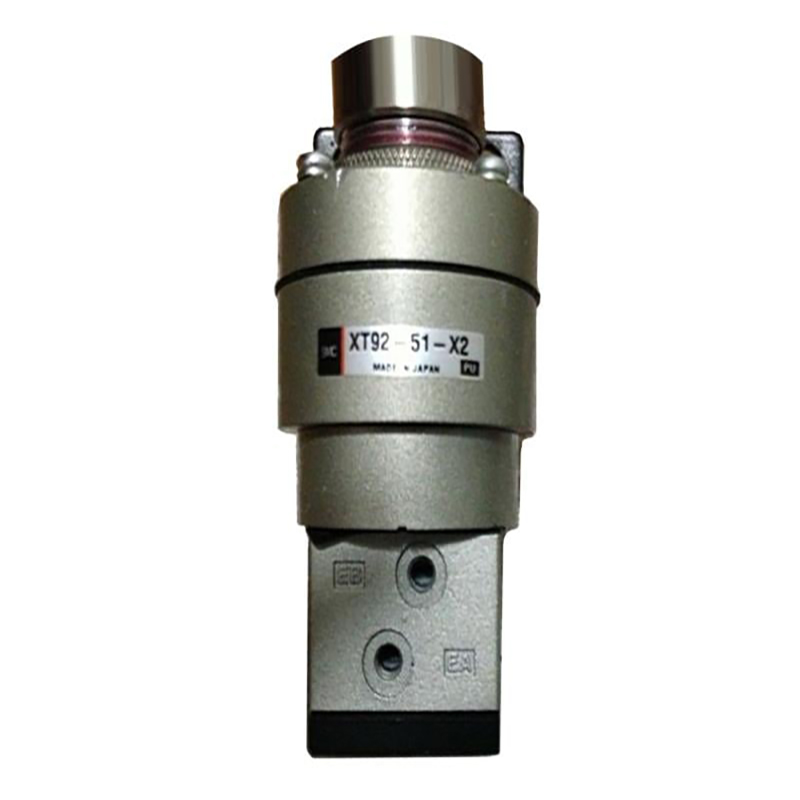

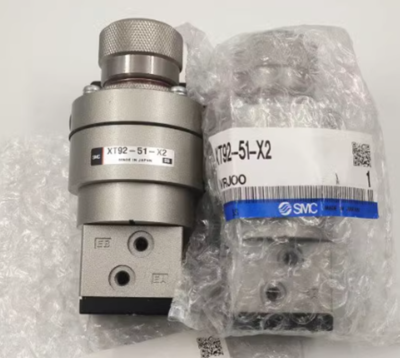

XT92-51-X2 Прецизен вентил за откривање на притисок

Бренд:SOLH од Richge Technology

Преглед на производот

     XT92-51-X2 е UTC прилагоден специјален вентил под брендот SOLH Richge. Тој фундаментално се разликува од обичните прецизни регулатори на притисок и служи како наменски вентил за откривање двоен притисок за безбедносна заштита при низок притисок и префрлување на пневматски сигнал. Оваа прилагодена единица е развиена за активирање на прагот на притисок и контрола на блокирање со двоен сигнал во автоматизирани безбедносни кола.

1. Основни технички спецификации (целосно SMC компатибилен)

     --Модел: XT92-51-X2 Прилагодена специјална верзија

     -- Тип на структура: Вентил со двоен притисок за откривање притисок со директно дејство

     --Навој на пристаниште: Rc1/8, компатибилен со фитинзи за цевки M5

     -- Применлив медиум: Чист компримиран воздух

     --Прилагодлив опсег на прекинувачки притисок: 0,1 ~ 0,5 MPa

     --Максимален работен притисок: 0,8 MPa

     --Притисок на доказ: 1,2 MPa

     --Работна амбиентална температура: -5℃ ~ +60℃

     --Нето тежина: прибл. 300 гр

     -- Основни функции: откривање на праг на притисок, безбедносно блокирање со низок притисок, префрлување сигнал со двојно воздушно коло

2. Распоред на логичка порта со 3/2 насоки

     --P: Главна влезна порта за довод на воздух

     --A/B: Две независни излезни порти за префрлување

     --R: Издувна порта со вграден придушувач

     --Горно копче за прилагодување: Поставува приспособен праг за активирање на притисок (на пр. 0,4 MPa)

     --Опции за инсталација: Монтирање на држач или монтажа на панел

3. Работен принцип

     Кога притисокот на системот го надминува претходно поставениот праг: Воздухот тече од приклучокот P до отворот А, додека отворот Б се поврзува со издувот R. Кога притисокот на системот паѓа под претходно поставениот праг: воздухот тече од приклучокот P до портот B, додека портот А се поврзува со издувот R. Вентилот реализира автоматско префрлување на патеката на воздухот при фиксен праг на притисок за да се комплетира безбедносното меѓусебно заклучување и p.

4. Споредба на перформанси: XT92-51-X2 VS ARP / IR прецизни регулатори

5. Типични сценарија за примена

     Безбедносно блокирање со низок притисок: Автоматски ја префрлува опремата во безбеден режим на подготвеност штом воздушниот притисок падне под претходно поставената вредност Автоматско префрлување со двојно довод на воздух: се префрла на извор на воздух во мирување кога притисокот на главниот цевковод не успее. распоред

Резиме на една реченица

     Прилагодениот вентил за откривање притисок SOLH XT92-51-X2 извршува заштита од низок притисок и префрлување на патеката за воздух со фиксен праг; тоа е специјална пневматска логичка компонента за сигурносни кола за блокирање и не може да се користи за континуирано прецизно регулирање на притисокот.
