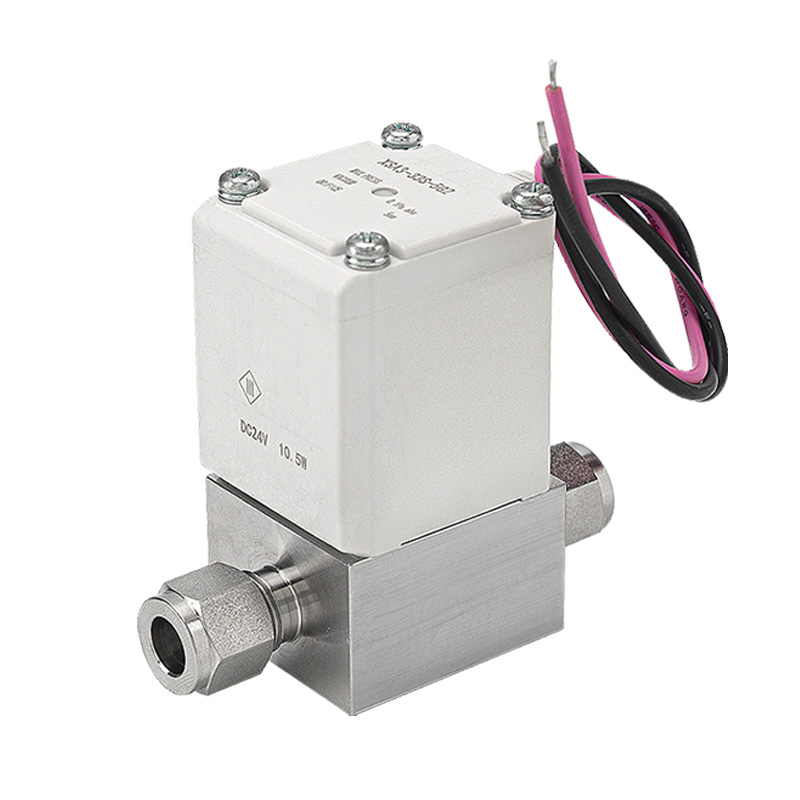

Нормално затворен електромагнетниот вентил со висок вакуум од серијата XSA

Бренд:SOLH од Richge Technology

1. Позиционирање на производот

     Серијата SOLH XSA е нормално затворен електромагнетниот вентил специјално дизајниран за кола со ултра висок вакуум. Овозможува прецизна контрола на вклучување-исклучување на медиумот за воздух и инертен гас. Одликувајќи се со врвна висока толеранција на вакуум, ултра минимално истекување, чиста конструкција против загадување и брза брзина на одговор, тој служи како основна вакуумска компонента за прецизна процесна опрема, вклучувајќи полупроводници, PV панели, LCD дисплеи, медицински и машини за преработка на храна.

2. Основни клучни карактеристики

-- Ултра висока вакуумска компатибилност

     Минималниот работен апсолутен притисок достигнува 1×10-6 Pa, целосно исполнувајќи ги стандардите за ултра-високи вакуумски процеси за да се гарантира стабилно задржување на вакуумот и брза ефикасност на пумпање на вакуумските системи.

-- Супериорно цврсто запечатување и ултра-ниско истекување

     Внатрешно истекување ≤ 1,3×10-4 Pa·m³/s; надворешно истекување ≤ 1,3×10-11 Pa·m³/s. Двојните перформанси со ниско истекување го стабилизираат степенот на вакуум на системот и ги елиминираат ризиците од бегство од опасниот гас за работните средини.

-- Чиста оптимизирана структура со ниски честички

     Внатрешна пружина интегрирана во внатрешноста на телото на вентилот за да се намали триењето на подвижните компоненти и создавањето честички, совршено одговарајќи на производните линии со строгите барања за одделение за чиста просторија.

-- Ниска потрошувачка на енергија и лесен преглед

     Потрошувачката на енергија на серпентина е намалена до 25% во споредба со претходните генерации; вкупната тежина намалена за максимум 18% (минимум 0,41 кг). Дизајнот за заштеда на енергија го олеснува компактното интегрирање во рамки за прецизна опрема.

-- Повеќе опции за поврзување

     Достапни се две универзални шеми за поврзување: фитинзи за заптивки на лице, фитинзи за компресија на 1/4" и 3/8" и внатрешни Rc/NPT навои, компатибилни со различни стандардни спецификации за вакуумски цевководи.

-- Широк опсег на напон и различни електрични терминали

     Ги покрива главните напони вклучувајќи DC24V, AC110V / AC220V. Повеќекратните форми за поврзување како што се приклучоците за брз приклучок, DIN терминалите и влезот во каналот се прилагодуваат на сите мејнстрим автоматизирани системи за контрола.

-- Стабилна и безбедна индустриска сертификација

     Одделение за задржување на пламен на калем UL94V-0; сертифициран со стандардите RoHS, CE, CAT.ES140-7B, погоден за долгорочно континуирано непрекинато индустриско работење.

3. Целосна табела со технички спецификации

4. Типични сценарија за примена

      -- Производство на полупроводници: Процесна комора за вбризгување на гас и контрола на вклучување-исклучување на вакуумскиот цевковод

     -- Линии за производство на PV и LCD: ултра-висока вакуумска комора за пумпање и јамки за задржување притисок

     -- Медицинска опрема: Инструменти за вакуумска стерилизација и аналитички лабораториски вакуумски кола

     -- Прехранбена индустрија: Машини за вакуумско пакување и вакуумско сушење

     -- Научно-истражувачки лаборатории: Експериментални уреди со ултра-висок вакуум и опрема за тестирање на физика на честички

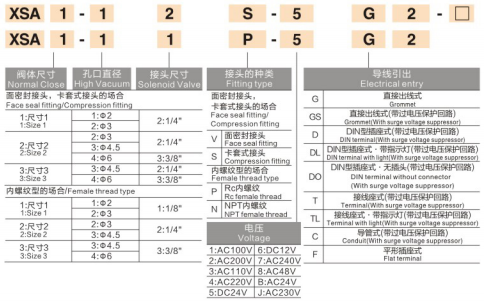

5. Примери за модели и упатства за избор

5.1: Типични кодови на модели:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Клучни точки за избор

      -- Потврдете го барањето за степен на вакуум: дали се потребни 1×10-6 Pa (abs) ултра високи перформанси на вакуум

      -- Изберете тип на поврзување на цевководот: заптивка за лице, фитинг со оклоп или внатрешен навој Rc/NPT

      -- Одговарајте на напонот на серпентина и електричниот терминал: DC24V или AC серија; брз приклучок / DIN / ожичување на каналот

      -- Потврдете ја големината на портата: 1/4", 3/8" за да се задоволи побарувачката за проток на системот

Резиме на една реченица

     SOLH XSA вообичаено затворениот електромагнетниот вентил со висок вакуум поддржува ултра-висока вакуумска работа од 1×10-6 Pa со ултра ниско истекување, чиста внатрешна структура со ниски честички и повеќе заменливи врски, делувајќи како сигурна компонента за префрлување за сите прецизни вакуумски индустриски процеси.
