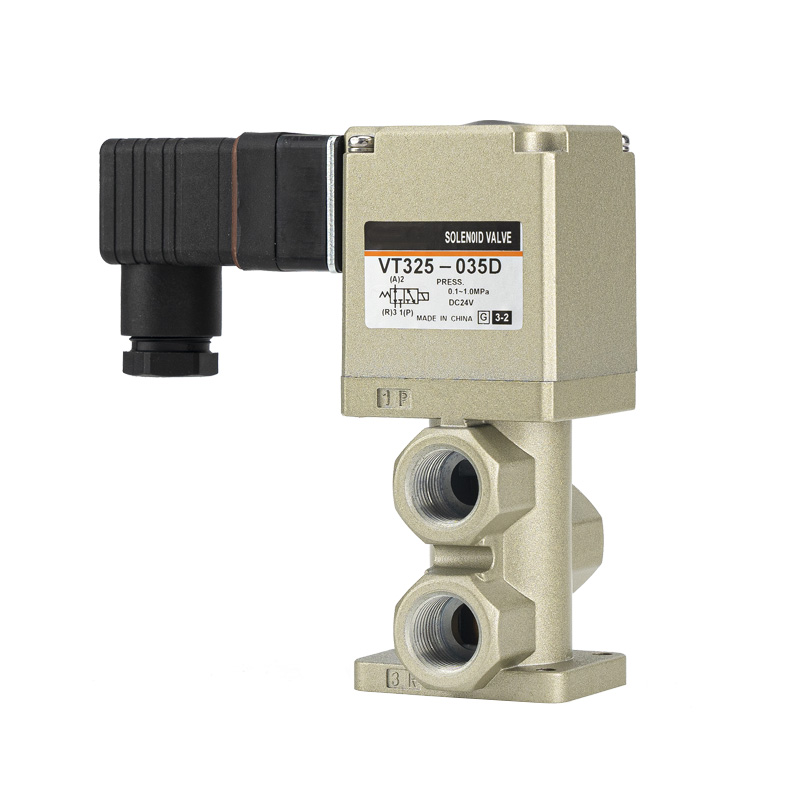

Електромагнетниот вентил со 3 приклучоци од серијата VT325 – Тип на директен поплет

Бренд:SOLH од Richge Technology | SOLH стандард

1. Позиционирање на производот

     Серијата SOLH VT325 е електромагнетниот вентил со 3 порти од типот на директно дејство, кој има целосно еластично запечатување. Дизајниран за кола со компримиран воздух и инертен гас, врши вклучување-исклучување на колото за воздух, насочено префрлување и контрола на издувните гасови. Поддржувајќи го стартувањето со нула притисок и компатибилен со условите за позитивен притисок и со полн вакуум, VT325 служи како високофреквентна, стабилна и сигурна пневматска компонента за префрлување за општа опрема за индустриска автоматизација.

2. Основни клучни карактеристики

--Директна структура на Poppet и стартување со нула притисок

     Не е потребен минимален работен притисок. Работи стабилно низ целосен опсег на позитивен притисок од 0–1,0 MPa. Вакуум верзијата поддржува работен притисок до -101,2 kPa, целосно прилагодлив на работни сценарија со низок притисок, вакуум и висок притисок.

--6-во-1 повеќефункционален дизајн за универзални цевки

     Со менување на режимите за поврзување на пристаништето, еден вентил реализира 6 функционални режими, вклучувајќи NC (нормално затворено), NO (нормално отворен), поделба на проток и избор на проток. Покрива различни пневматски логички барања со одлична разновидност и флексибилна конфигурација.

--Ултра висок капацитет на проток и брз одговор

     Опремен со оптимизирани внатрешни премини за проток, вентилот испорачува голем коефициент на проток од C=6,1 dm³/(s·bar). Постигнува брзо време на одговор ≤30 ms и поддржува максимална фреквенција на префрлување од 5 Hz, совршено прилагодена за пневматско префрлување со голема брзина и контрола на доводот на воздух со голем проток.

--Еластично запечатување и работа без подмачкување

     Усвојува висококвалитетни еластични материјали за запечатување за одлична херметичка, перформанси против стареење и долг работен век. Работата без потполно подмачкување обезбедува чисти кола за гас, еколошка пријатност и значително намалени дневни трошоци за одржување.

--Компактна структура и флексибилна инсталација

     Мини и компактно тело заштедува простор за инсталација. Ги поддржува и методите за директен излез на жица и за поврзување со штекер. Опремен со стандардно копче за рачно отфрлање што не се заклучува за практично отстранување грешки на лице место, проверка и рачно префрлување во итни случаи.

-- Монтирање на колектор и силна компатибилност

     Поддржува густа монтажа на колектор и инсталација на редење. Димензионално компатибилен со стандардните индустриски вентили, што го прави идеален за модуларни централизирани пневматски контролни системи и автоматизирана интегрирана опрема.

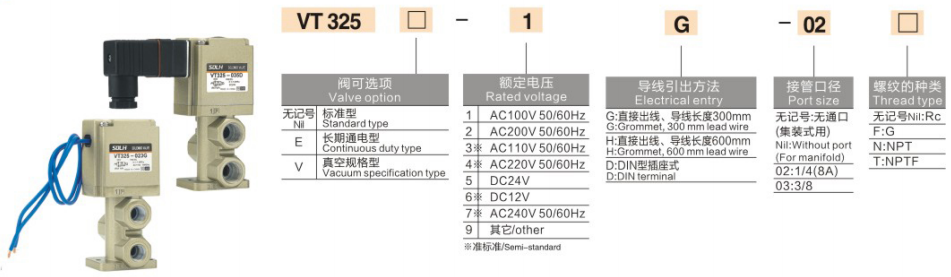

3. Целосни технички спецификации

     -- Конфигурација на порта: единечен електромагнет со 3 порти, 2 позиции

     --Тип на операција: Тип на попет со директно дејствување

     --Метод на запечатување: Еластична гумена заптивка со високи перформанси

     -- Применлива течност: компримиран воздух, инертен гас

     --Работен притисок: 0–1,0 MPa; Тип на вакуум: -101,2 kPa ~ 0,1 MPa

     --Притисок на доказ: 1,5 MPa

     -- Опсег на амбиентална температура: 5℃ ~ 50℃

     --Време на одговор: ≤30 ms (тестирано на 0,5 MPa)

     -- Максимална оперативна фреквенција: 5 Hz

     -- Подмачкување: Дизајн без подмачкување

     --Рачно работење: Стандарден тип што не се блокира; опционален тип на заклучување на алатот

     --Големина на порта: Rc 1/4, Rc 3/8

     --Напон на серпентина: DC24V, AC110V, AC220V и приспособливи опции

4. Типични сценарија за примена

     --Пневматска контрола за автоматизирани производни линии, роботски краци и прицврстувачки тела

     --Системите за дување прашина, испуштање течност и вакуумска адсорпција и вакуумски прекин

     --Машини за пакување, печатење, текстил и обработка на дрво

     --Опрема за автоматизација која бара стартување со нула притисок, вакуумска компатибилност и префрлување со висока фреквенција

     -- Централизирани вентилски острови и повеќекратни модуларни пневматски контролни кола

Резиме на една реченица

     Електромагнетниот вентил со 3 порти директно дејство SOLH VT325 се одликува со стартување со нула притисок, целосна вакуумска компатибилност, повеќефункционално префрлување 6 во 1, ултра висок капацитет на проток и перформанси без одржување, што служи како високопроточно универзално префрлување за индустриско решение со висока цена. системи за автоматизација.
