VM4 (VM400) Механички вентил со среден 3-портен Poppet серија

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата VM4 (VM400) е механички вентил со 3 порти со средна големина, целосно заменлив со оригиналните модели на SMC, позициониран помеѓу mini VM1 и стандардните серии VM2 со висок проток. Поддржува целосен опсег на работа од вакуум (-100kPa) до 1,0MPa позитивен притисок со универзален Rc1/8 приклучок, двоен распоред на цевките од страна/долна страна, цврста метална конструкција, ултра долг работен век и комплетни заменливи глави на активаторот. Широко усвоен за откривање на граница на мозочен удар, рачно ракување со џогирање и сигурносни кола за блокирање на опремата за општа автоматизација.

Основни технички спецификации

  1. Основни општи параметри

     --  Код на серијата: VM400 (кратко име VM4)

     --  Тип на коло: 3/2-насочен; Нормално затворено (NC стандард), нормално отворено (НЕ опционално

     --  Структура: директен тип на пупки, цврсто запечатување, отпорен на прашина, продолжен работен век

     --  Применлива течност: компримиран воздух, инертен гас

     --  Опсег на работен притисок: -100 kPa ~ 1,0 MPa (компатибилен со вакуум, предност во однос на VM2)

     --  Амбиентална и средна температура: -5 ~ +60 ℃ (не е дозволено внатрешно замрзнување)

     --  Нишка на порта: Rc1/8 (01); опционални NPT1/8 (N01), G1/8 (F01)

     --  Изведба на проток: Ефективна пресечна површина 7mm², Cv = 0,38

     --  Нето тежина: Стандарден основен модел 110 g

     --  Распоред на цевки: странична порта (01), долна порта (00)

     --  Подмачкување: без подмачкување; Подмачкување турбинско масло ISO VG32 опционално

     -- Максимална фреквенција на префрлување: 60 циклуси/мин за актуатори со копчиња / ролери; 6 циклуси/мин. за глави на копче/избирач

     --  Отпорност на удари и вибрации: 1000m/s² отпорност на удар, 70m/s² отпорност на вибрации (тешка индустриска класа)

  2. Надворешни целокупни димензии (мм)

     --  Верзија на странична порта: 18 × 30 × 57

     --  Верзија на долната порта: 18 × 30 × 62

  3. Дефиниција и логика на коло со 3 порти

     -- Порта 1(P): Главен влез за довод на воздух

     --  Порта 2(A): Контролна порта за излезниот сигнал

     --  Порта 3(R): порта за издувни гасови

     --  NC Нормално затворена логика: Неактивирано → P отсечено од A, A поврзано на издувот R; По активирањето → P се поврзува на A, A го исклучува издувот R

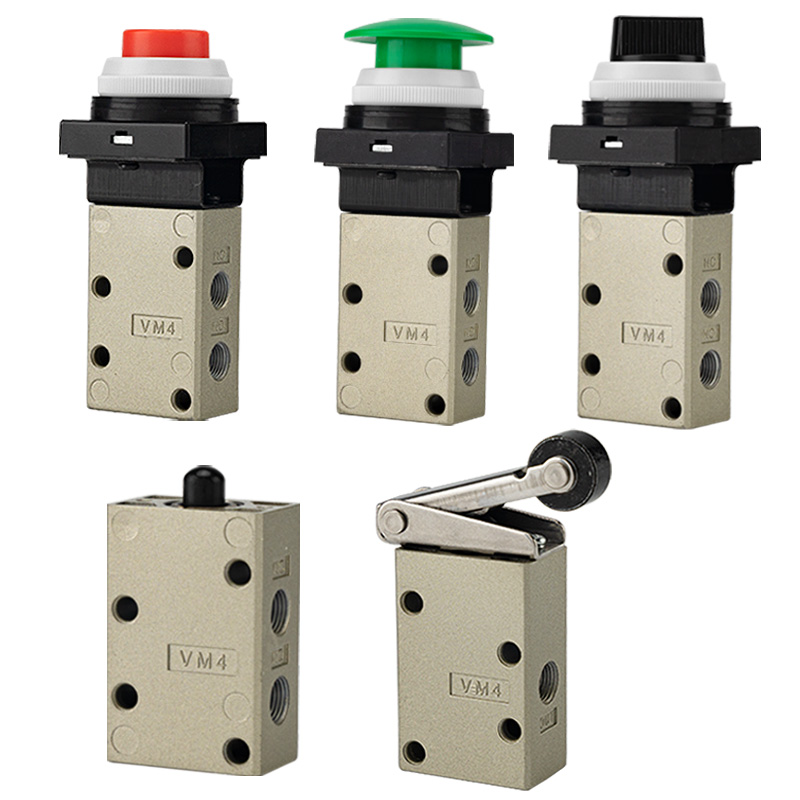

Целосен опсег на заменливи глави на активатори

  1. Тип на рачка на ролери (најпопуларен за сензор за ограничување на мозочниот удар)

     -- VM431: Стандардна POM пластична рачка за валјак

     -- VM431S: Рачка со валјак од стврднат челик за континуирано работење отпорно на тешко абење

     -- VM432: Еднонасочна рачка на валјак против враќање за да се елиминира погрешната работа на обратното активирање

 2. Вид на директен клип

     -- VM430: Стандарден директен основен модел на клипот, поддржува приспособени специјални приклучоци за погон

  3. Притиснати копчиња и глави за итни застанувања со печурки (Рачно џогирање и безбедносно блокирање)

     -- VM432: Стандардно рамно копче

     -- VM432Y: Глава од жолта печурка со висока видливост за итно запирање

     -- VM432R: Копче за итно стопирање со црвена печурка

     -- VM432G: Зелено индикаторско копче

  4. Копче / Селектор / Безбедносни активатори што се заклучуваат

     -- VM434: вртливо копче за избор во 2 положби / 3 позиции

     -- VM435: Копче со заклучување за да се спречи случајно лажно активирање

     -- VM436: Вклучете го активирачот на рачката на шарката

Објаснување на кодот на моделот

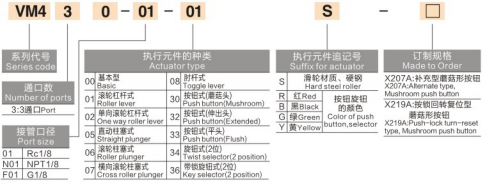

 1. (Пример: VM431-01-01S)

     -- VM431: коло со 3 порти + активирач на рачката на ролери

     -- 01: Код на нишка на порта (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Распоред на цевките на страничната порта (00 = распоред на долната порта)

     -- S: Стврднат челичен валјак (без наставка = стандарден POM пластичен валјак)

     -- Ознака на наставката во боја: Y=жолта печурка, R=црвена печурка, G=зелено копче

  2. Популарни стандардни модели

     -- VM431-01-01A: 3-портна POM ролна рачка, странична порта Rc1/8 (универзален модел за општа намена)

     -- VM431S-01-01A: 3-портен стврднат челичен валјак, тешки работни услови отпорни на триење

     --  VM430-01-00A: директен клип со 3 порти, долна порта за приспособено склопување на погонот

     -- VM432Y-01-01A: вентил за итно запирање со жолта глава со 3 порти

Основни предности на производот

     -- Ултра широк опсег на двоен вакуум и позитивен притисок: стабилна работа од -100 kPa вакуум до 1,0 MPa, компатибилна и со вакуумски адсорпција и со стандардни кола со позитивен притисок (VM2 не може да поддржува вакуум)

     -- Сигурна конструкција за заптивање: одлична затегнатост на воздухот, отпорност на контаминација од прашина, брз одговор и ултра долг работен век

     -- Универзална стандардна нишка Rc1/8: Широко прифатена големина на порта за опрема за општа автоматизација со голема заменливост

     -- Распоред на двојна страна / долна цевка: Флексибилен распоред за инсталација за густо натрупување панели и ограничен простор опрема

     -- Целосно портфолио на актуатори од целосна серија: рачка со ролери, клип, рамно копче, глава за печурки во боја, ротирачко копче и глави што се заклучуваат целосно го покриваат ограничувањето на ударот, рачно џогирање, итно стопирање и барања за контрола на менувачот

     -- Тешка индустриска робусна конструкција: цврсто метално тело на вентил, опционален стврднат челичен валјак и висока отпорност на удар/вибрации за груби континуирани производни линии

     -- Дизајн без подмачкување без одржување: ниски оперативни трошоци и чиста околина на воздушното коло без масло

Типични сценарија за индустриска примена

     -- Откривање ограничување на ударот на опремата: Повратни информации за целосна положба на цилиндарот и масата за лизгање со активирач на рачката на ролери

     -- Контролни кола за адсорпција и ослободување на вакуум (стабилна работа при негативен притисок -100 kPa)

     -- Рачен тест за џогирање и пуштање во работа на опремата преку актуатори со копчиња на панелот

     -- Безбедносно блокирање на машината за итни случаи: Жолта/црвена глава од печурки за брзо исклучување на воздушното коло

     -- Пневматско префрлување за сложување и прицврстување за јамки за стегање / одврзување

     -- Машини за пакување, печатење и текстил со висока фреквентна механичка контрола на активирањето

     -- Мали автоматизирани кола за повратни информации за сигналот за положбата на работната станица и механичко безбедносно блокирање

Табела за споредба на селекција: Серија VM1 / VM2 / VM4

Резиме на една реченица
