VM2 (VM200) Серија средна 2/3 порта Механички попетен вентил

Марка: SOLH од Richge Technology

Позиционирање на производот

     Серијата VM2 (VM200) е механички попетен вентил со средна големина со 2/3 порти, целосно заменлив со стандардните модели на SMC. Усвојувајќи сигурна конструкција за заптивање со капа, се одликува со извонреден висок капацитет на проток (Cv≈0,87), универзална стандардна порта Rc1/4, робусна индустриска конструкција и комплетни заменливи глави на активаторот. Тој е главниот механички контролен вентил за откривање на ограничување на ударот, рачно работење и префрлување на воздушните кола на сите видови автоматизирани машини.

Основни технички спецификации

  1 Основни параметри

     -- Код на серијата: VM200 (кратко име VM2)

     -- Типови кола: 2-порти (VM22x), 3-порти (VM23x, нормално затворен NC како стандард)

     -- Структура: Директно дејствувачки тип пупки со одлично запечатување и долг работен век

     -- Применлива течност: компримиран воздух, инертен гас

     -- Опсег на работен притисок: 0 ~ 1,0 MPa (некомпатибилно со вакуум)

     -- Амбиентална и средна температура: -5 ~ +60 ℃ (не е дозволено подмрзнување)

     -- Навој на пристаниште: Rc1/4 (02); изборен NPT1/4 (N02), G1/4 (F02)

     -- Изведба на проток: Ефективна пресечна површина 19 mm², Cv = 0,87

     -- Нето тежина: Стандарден модел 90 g

     -- Распоред на цевки: странична порта (01), долна порта (00)

     -- Барање за подмачкување: без подмачкување; Подмачкување турбинско масло ISO VG32 опционално

  2. Севкупни надворешни димензии (мм)

     -- Верзија на странична порта: 17 × 44 × 25

     -- Верзија на долната порта: 17 × 44 × 30

Дефиниција на кола и работна логика (3-порти / 2-порти)

  1. Модел со 3 порти (VM23x, најчесто користен)

     -- Порта 1(P): Главен влез за довод на воздух

     -- Порта 2(A): Контролен излез на сигналот

     -- Порта 3(R): Издувна порта

     -- NC Нормално затворена логика: Неактивирано → P отсечено од A, A поврзано со R; По активирањето → P се поврзува со A, A го отсекува издувниот гас R

  2. Модел со 2 порти (VM22x)

     -- Порта 1(P): Влез на течност

     -- Порта 2(A): Контролен излез

     -- Нормално затворено: Воздушниот канал се отвора кога ќе се притисне, се исклучува веднаш по ослободувањето

Целосно заменливо портфолио за глава на побудувачкиот

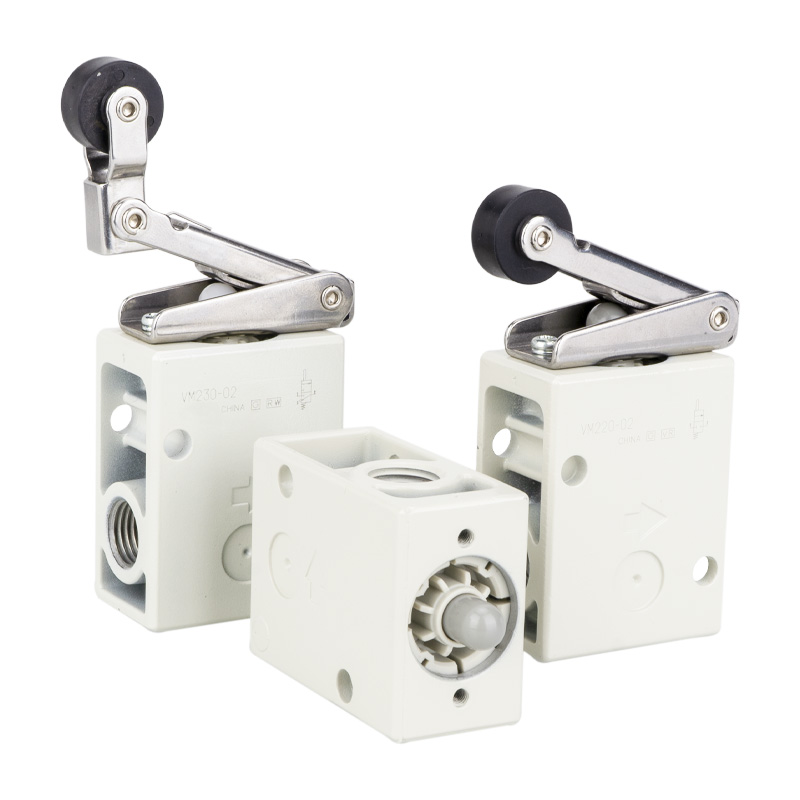

 1. Тип на рачка на ролери (за откривање на ограничување на ударот, најпопуларен)

     -- VM231/221: Стандардна POM пластична рачка за валјак

     -- VM231S/221S: Стврднат челичен валјак за тешки работни услови отпорни на триење

     -- VM233/223: Еднонасочна рачка за валјак против отскокнување

  2. Вид на директен клип

     VM230/220: Стандарден директно притискање клипот

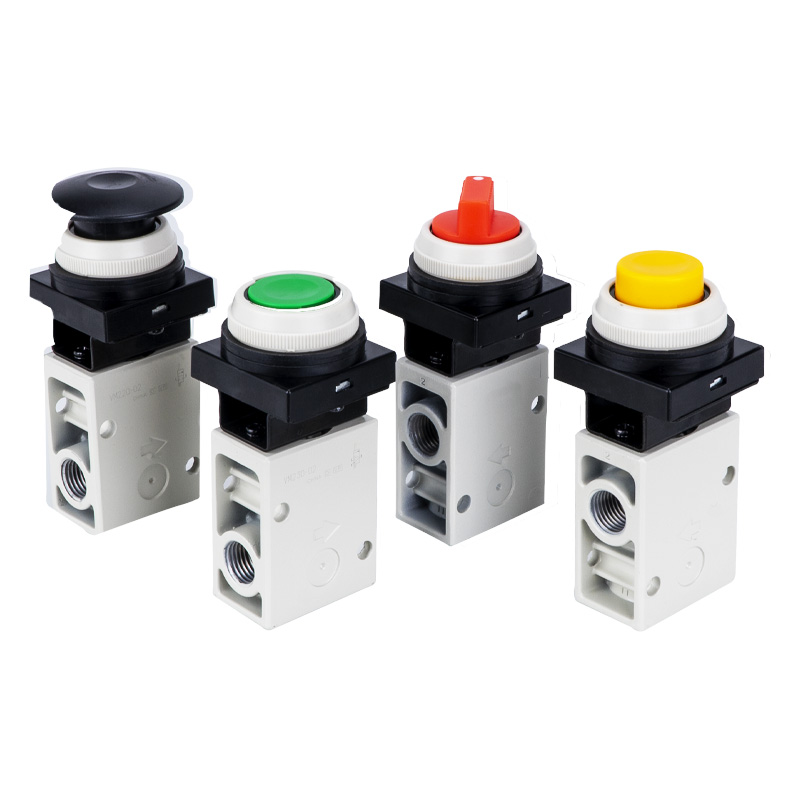

3. Тип на копче (за ракување со рачно џогирање)

     -- VM232/222: Рамно стандардно копче

     -- VM232Y/222Y: Глава од жолта печурка со висока видливост за итно запирање

     -- VM232G/222G: Зелено индикаторско копче

 4. Изборни специјални актуатори

     Рачка на шарка, рачка за менување, ротирачко копче што се заклучува, двонасочна рачка и други прилагодени глави за активирање

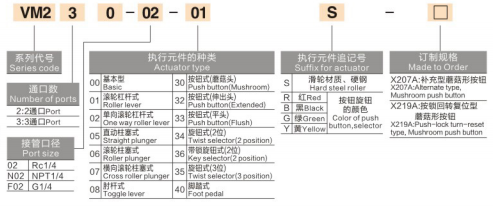

 Објаснување на кодот на моделот

   1. (Пример: VM231-02-01S)

     -- VM231: коло со 3 порти + активирач на рачката на ролери

     -- 02: Големина на конецот на портата (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Распоред на странична порта (00 = распоред на долната порта)

     -- S: Стврднат челичен валјак (без наставка = стандарден валјак POM)

     -- Наставка во боја: А=стандардно црно; Y=жолта печурка; G=зелено копче

  2. Заеднички стандардни модели

     -- VM231-02-01A: 3-порти, валјак POM, Rc1/4, странична порта (универзален модел за општа намена)

     -- VM231S-02-01A: 3-портен, валјак од зацврстен челик, Rc1/4, страничен приклучок (услови за работа отпорни на тешки триење)

     -- VM230-02-00A: 3-порти, директно клип, долна порта

     -- VM232Y-02-01A: 3-порти, жолто копче за итно запирање на печурки, странична порта

Основни предности на производот

     -- Средно висок проток: Cv=0,87, скоро 8 пати поголем капацитет на проток од мини VM1 (Cv=0,11), совршено совпаѓање на пневматски кола со среден проток

     -- Универзална Rc1/4 порта: Стандардна големина на мејнстрим нишка за опрема за автоматизација со одлична компатибилност меѓу моделите

     -- Сигурно заптивање со чепчиња: добра затегнатост на воздухот, отпорност на контаминација од прашина, брз одговор и продолжен работен век

     -- Поддршка за распоред на двојни цевководи: опции за странични и долни порти за флексибилен распоред на густа инсталација на панелот

     -- Целосно покривање на активаторот: рачка со валјак, клип, рамно копче и глава за печурки достапни за покривање на механичката граница, рачно џвакање и итно стопирање сите сценарија

     -- Тешка робусна конструкција: Метално тело на вентил; Стврднат челичен валјак со суфикс, опционален за сурово индустриско континуирано работење

     -- Дизајн без подмачкување: мал обем на работа за одржување, чиста и еколошка работа на воздушното коло

Типични сценарија за примена

     -- Чувство за ограничување на ударот на опремата: Откривање на целосна положба на цилиндар/лизгачка маса со активирач на рачката на валјакот

     -- Рачна контрола на џвакање: пуштање во работа на машината на лице место и работа на панелот преку копче

     -- Безбедносно блокирање за итни случаи: Глава од жолта печурка за брзо исклучување на воздушниот круг

     -- Префрлување на сложувалка и тела: Контрола на пневматска јамка со стегање / откачување

     -- Автоматизирани производни линии: Сигнал за положба на работната станица и механички безбедносни кола за блокирање

     -- Машини за пакување, текстил и печатење: Високофреквентни механички контролни јамки за активирање

Споредба на избор: Брза референтна табела VM1 VS VM2

Резиме на една реченица

     Механичкиот вентил со средна големина SOLH VM2 е опремен со универзален Rc1/4 приклучок, Cv=0,87 висок проточен капацитет, заменливи актуатори со целосен опсег и опции за двојни странични/долни цевки, кои дејствуваат како стандарден мејнстрим механички контролен вентил за сите пневматски прекинувачки кола за индустриска автоматизација.
