VM1 (VM100) Серија Mini 2/3 Port Mechanical Poppet Valve

Марка: SOLH од Richge Technology

 Позиционирање на производот

     Серијата VM1 (VM100) е минијатурен механички попетен вентил со 2/3 порти, целосно заменлив со оригиналните модели на SMC. Усвојува сигурна структура за заптивање со шипки со ултра компактна лесна контура, широк опсег на работен притисок кој покрива вакуум и позитивен притисок и изобилство заменливи глави на активаторот. Широко се користи за откривање на позицијата на опремата, сензор за ограничување на ударот, рачно ракување со џогирање и префрлување на мали воздушни кола на компактни автоматизирани машини.

Основни технички спецификации (серија VM100 / VM1)

  1 Основни параметри

     -- Типови кола: 2-порти (NC / NO), 3-порти (N.C. / N.O.)

     -- Структура: Директно дејствувачки тип пупки со цврсто запечатување

     -- Применлива течност: компримиран воздух, инертен гас

     -- Опсег на работен притисок: -100kPa ~ 1,0MPa (компатибилен со вакуум)

     -- Амбиентална и средна температура: -5 ~ +60 ℃ (без внатрешно замрзнување)

     -- Големини на конец на порти: M5, Rc1/8 (NPT1/8 и G1/8 опционални)

     -- Проточен капацитет: Cv=0,11, ефективна пресечна површина 2,5mm²

     -- Нето тежина: верзија на странична порта 60 g, верзија на долната порта 67 g (ултра лесна)

     -- Опции за распоред на цевки: странична порта, долна порта

     -- Барање за подмачкување: работа без подмачкување

  2. Севкупни димензии

     -- Модел на странична порта: 11 × 36 × 16 mm

     -- Модел на долна порта: 11 × 28 × 25 mm

 Дефиниција на кола и работна логика (3-порти / 2-порти)

   1. Тип со 3 порти (VM13x, најпопуларен)· Порт 1(P): Влез за довод на воздух

     -- Порта 2(A): Контролирајте го излезот

     -- Порта 3(R): Издувна порта

     -- Нормално затворено NC: Неактивирано → P отсечено од A, A поврзано со R

     -- Нормално отворено NO: Неактивирано → P поврзан со A, A отсечен од R

   2. Тип со 2 порти (VM12x)

     -- Порта 1(P): Влез на течност

     -- Порта 2(A): Контролен излез

     -- Нормално затворена логика: Воздушниот премин се отвора кога ќе се притисне, се отсекува по ослободувањето

Целосен опсег на заменливи глави на активатори

 1. Основен директен тип на клипот

     -- VM130 / VM120: Стандарден клип со удар од 4,8 мм

     -- VM130U / VM120U: краток клип од 2,5 mm

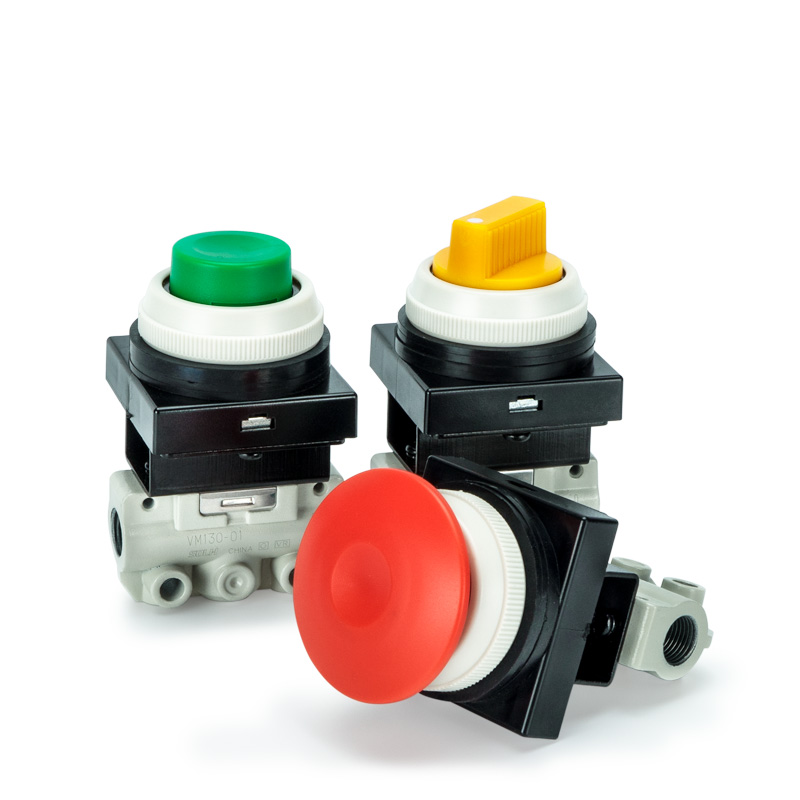

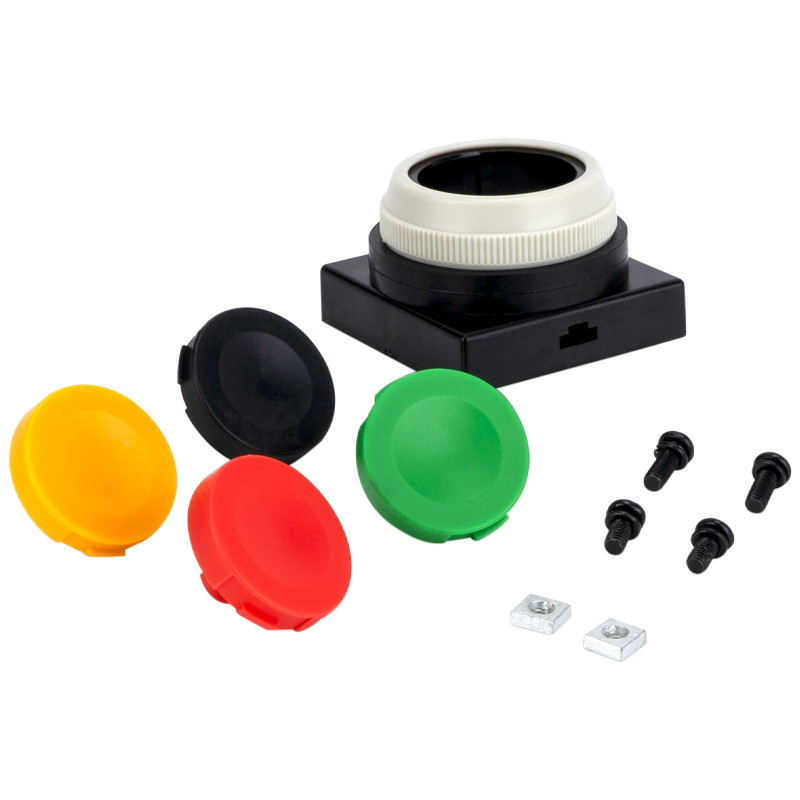

 2. Тип на копче (Ракување со рачно движење)

     -- VM132 / VM122: Рамно стандардно копче

     -- VM132Y / VM122Y: глава од жолта печурка за итно запирање и голема видливост

     -- VM132G / VM122G: Зелено индикаторско копче

  3. Тип на рачка на валјак (откривање на удар и ограничување)

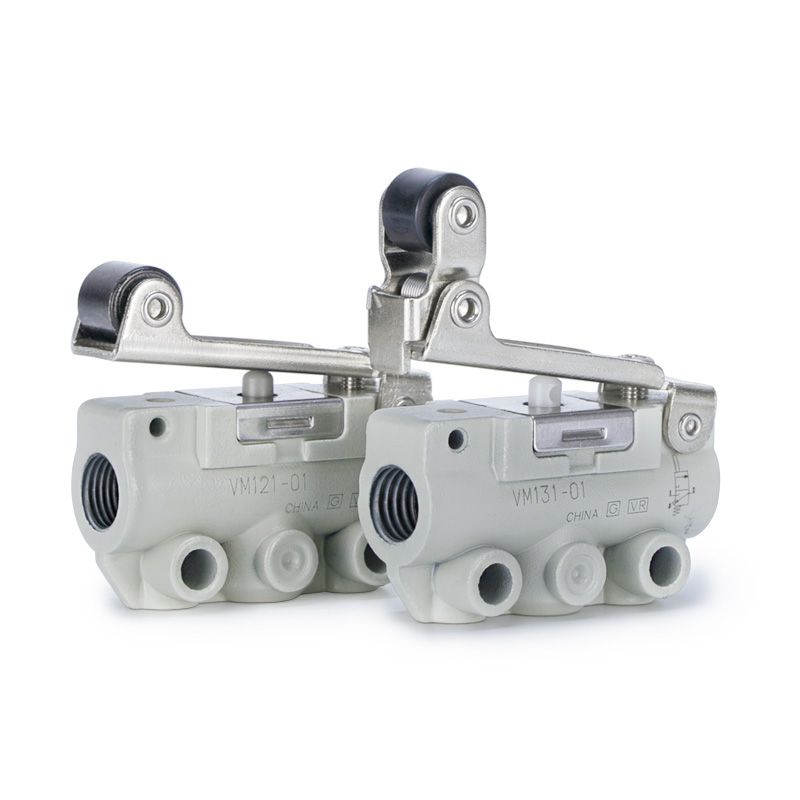

     -- VM131 / VM121: Стандардна права рачка за валјак

     -- VM131U / VM121U: Рачка на ролери за кратки патувања

     -- VM133 / VM123: Еднонасочна рачка за валјак против отскокнување

  4. Изборни дополнителни актуатори

     Рачка на шарка, рачка за менување, ротирачко копче што се заклучува и повеќе приспособени глави за активирање

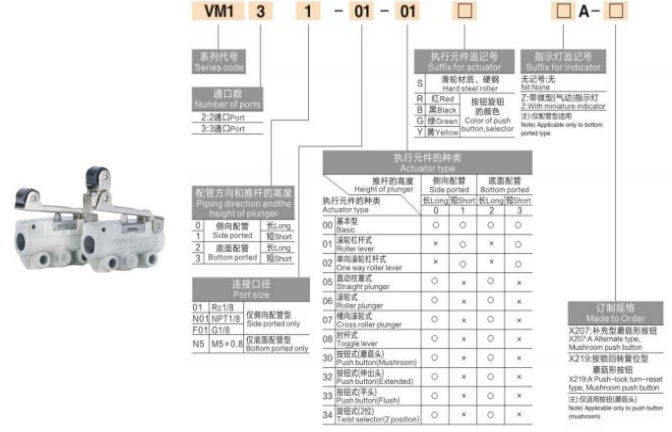

 Објаснување на кодот на моделот

  1.  (Пример: VM131-01-01A)

     -- VM131: коло со 3 порти + активирач на рачката на ролери

     -- 01: Код на нишка на порта (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Распоред на странична порта (02 = распоред на долната порта)

     -- Шифра на наставката: А=стандард; Y=жолта печурка; G=зелено копче; U=краток удар

  2. Заеднички стандардни модели

     -- VM131-01-01A: Рачка со ролери со 3 порти, Rc1/8, странична порта (најшироко користена)

     -- VM132-M5-00A: рамно копче со 3 порти, навој M5, долна порта

     -- VM130U-01-N01Y: краток клип со 3 порти, NPT1/8, глава за итни случаи со жолта печурка

Основни предности на производот

     -- Ултра мал и ултралесен: само 60 g со тесна ширина од 11 mm, совршен за внатрешно вградување на машината и густа инсталација на натрупување панели

     -- Широк универзален опсег на притисок: Компатибилен со целосен вакуум до 1,0 MPa позитивен притисок за повеќенаменска контрола на колото

     -- Издржлива структура за заптивање: одлична воздушна непропустливост, долг работен век и силна отпорност на контаминација од прашина

     -- Флексибилни цевководи и монтирање: опции за странична / долна порта, странично монтирање, долна монтажа, опционална основа за држач (VM1-B)

     -- Дизајн без подмачкување: ниски трошоци за одржување и работа со јамка за чист воздух

     -- Целосно портфолио на активатори: Одговара на рачно џогирање, ограничување на мозочниот удар, безбедносно итно запирање и сите работни сценарија за механички активирања

Типични сценарија за примена

     -- Прекинувачи за ограничување на ударот на машината: Откривање на повратни информации за позицијата на целосен удар на цилиндарот

     -- Рачно џогирање и пуштање во работа на опремата: рачни струјни струјни струјни кола со копче на панелот

     -- Безбедносно спојување и јамки за запирање во итни случаи: Активатор со глава од жолта печурка за безбедност на машината

     -- Мини сложувалки и тела за стегање: Пневматско префрлување за стегање / откачување

     -- Контролни кола за вакуум: Стабилно префрлување под -100 kPa вакуумска состојба

     -- Општа опрема за автоматизација: Механички воздушен сигнал за активирање и кола за повратни информации за позицијата

Резиме на една реченица

     SOLH VM1 минијатурниот механички попетен вентил се одликува со ултра лесно компактно тело од 60 g, сигурно заптивање со стаклен печат, работен опсег со целосен вакуум ~ 1,0 MPa, распоред со двојна страна/долна порта и комплетни заменливи глави на активаторот, кои служат како претпочитан механички вентил за контрола на воздухот за сите мали автоматизирани опрема.
