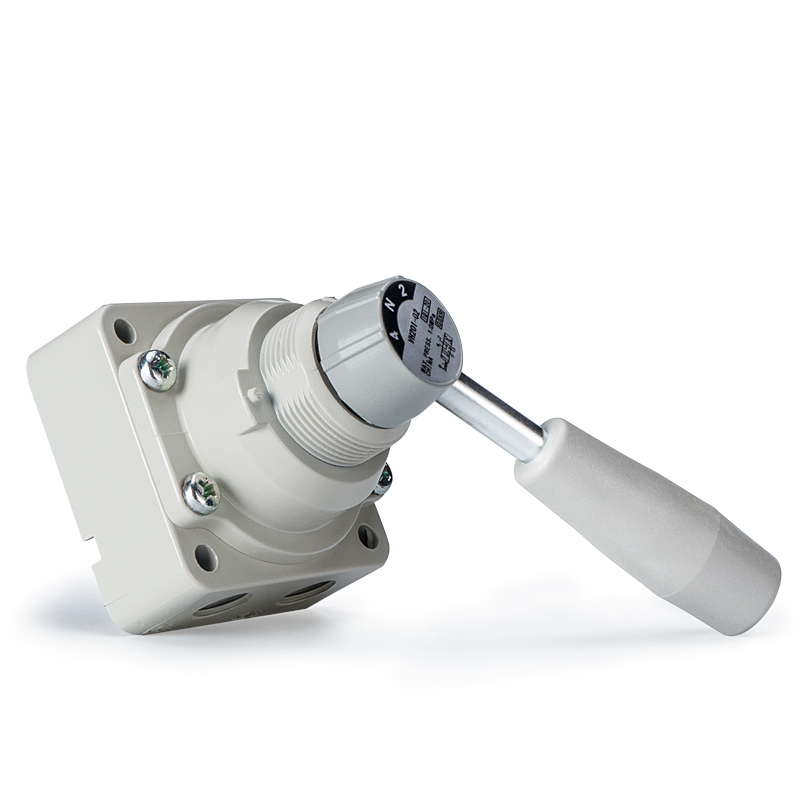

Рачен ротационен рачен вентил со 4-насочен прирачник од серијата VH

Марка: SOLH од Richge Technology

Позиционирање на производот

     VH серијата е 4-насочен рачен ротационен рачен вентил кој работи со ротација на рачката од 90° за да се префрлат воздушните кола. Широко се користи за рачна промена на насоката, пуштање во работа на опремата, итно запирање и префрлување на изворот на воздух во пневматските системи, со едноставна механичка структура, стабилна доверливост и јасна визуелна ознака на положбата.

Основна структура и работен принцип

     -- Тип на вентил: 4-насочен рачен ротационен вентил со макара

     -- Работен режим: ротација на рачката од 90° за префрлување на положбата

     -- Дефиниција на порта: влез за напојување P, работни излезни порти A/B, R издувен отвор

     -- Три стандардни централни функции:

        1. Централно затворено (Модел 200/210): Сите приклучоци се запечатени во средишната положба за да се одржи притисокот во цилиндерот

        2. Централен издув (модел 201/211): Приклучокот A & B поврзан со издувот за целосно ослободување на притисокот

        3. 2-Позиција (Модел 202/212): Нема централна позиција, само две состојби P→A / P→B

     -- Структура на заптивање: Прецизна ротациона калем заптивка со ултра ниско внатрешно истекување

     -- Опции за монтирање: странични цевки / долни цевки; монтажа на панел / директно монтирање на телото на вентилот.

Целосни технички спецификации

  1. Универзални општи параметри

     -- Применлива течност: компримиран воздух

     -- Доказ притисок: 1,5 MPa

     -- Максимален работен притисок: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Амбиентална и средна температура: -5 ~ +60 ℃ (не е дозволено подмрзнување)

     -- Агол на ротација на работа: 90°

     -- Барање за подмачкување: без подмачкување; Подмачкување турбинско масло ISO VG32 опционално

     -- Материјал: Тело на вентилот – легура на цинк / излеан алуминиум; рачка – инженерска смола

  2. Табела со параметри за големина и порта на серијата

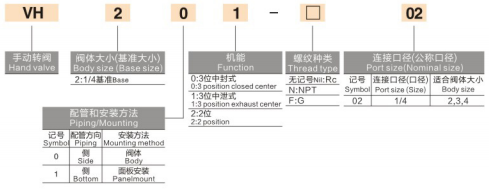

Објаснување на кодот на моделот

  1. Пример: VH210-02

     -- VH: Код на основната серија

     -- 2: Шифра за големина (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Распоред на цевки (0 = странична порта, 1 = долна порта)

     -- 0: Централна функција (0=центар затворен, 1=централен издув, 2=2-позиција)

     -- 02: Код за големина на порта (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Популарни стандардни модели

     -- VH210-02: 1/4" долни цевки, затворен центар во 3 позиции (најшироко користен)

     -- VH200-02: 1/4", странични цевководи, затворен центар во 3 позиции

     -- VH201-02: 1/4", странични цевки, централен издув во 3 позиции

    -- VH310-03: 3/8", долна цевка, центар со 3 позиции затворен

 Основни предности на производот

  1. Интуитивно ракување со вградено заклучување на позицијата

      Ротациона рачка од 90° со јасно видлива положба на прекинувачот; интегрираната механичка брава за позиционирање спречува случајна погрешна работа.

  2. Три централни функционални опции за различни работни услови

     -- Центар затворен (200/210): Одржувајте притисок на стегање на цилиндерот за време на исклучување на опремата

     -- Централен издув (201/211): Безбедно ослободување од притисок и целосно проветрување на системот за одржување

     -- 2-Позиција (202/212): Едноставно двонасочно префрлување без средна положба на задржување

  3. Високо флексибилен дизајн со повеќе монтирање

     Поддржува распоред на двете странични и долни цевки; достапни два методи за инсталација: монтажа на рамна плоча или директно фиксирање на телото на вентилот.

  4. Цврст долг работен век и без одржување

      Издржлива ротациона заптивна структура со извонредна отпорност на прашина и контаминација; не е потребно рутинско подмачкување или одржување.

Типични сценарија за примена

     -- Рачно двонасочно префрлување за пневматски цилиндри

     -- Привремена рачна контрола, вентилација под притисок при пуштање во работа и одржување на опремата

     -- Изолација за итно запирање и исклучување на изворот на воздух за безбедносно блокирање на машината

     -- Рачни станици за активирање за полуавтоматска производна опрема

     -- Пневматско коло за демонстрација и основни контролни наставни тест клупи

Резиме на една реченица

     SOLH VH 4-насочниот рачен ротационен рачен вентил располага со ротациона работа од 90°, три заменливи централни функции, странични/долни цевководи и методи за монтирање на двојни панели/вентили, кои служат како стандардна универзална компонента за рачно пневматско вклучување, пуштање во работа на лице место и изолација на безбедносното коло за воздух.
