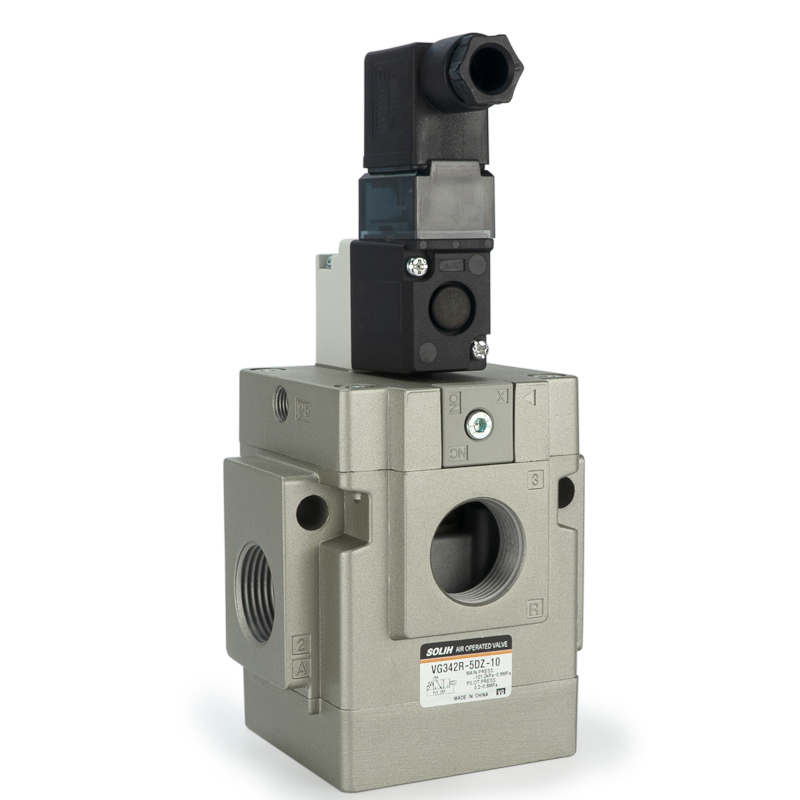

Електромагнетниот вентил со пилот со три насоки од серијата VG342 | Вакуум и пневматски контролен вентил со висок проток

Марка: SOLH од Richge Technology | Пневматски електромагнетниот вентил со висок проток со ниска моќност со 3 порти

1. Преглед на производот

     Серијата SOLH VG342 е aЕлектромагнетниот вентил со висок проточен тринасочен пилот-попет тип, професионално дизајниран за контрола на воздух, вакуум и течност под низок притисок во стандардни пневматски системи. Одликувајќи се со запечатување со еластомер, работа без подмачкување, ултра ниска потрошувачка на енергија и широка приспособливост на притисокот, тој поддржува флексибилно префрлување меѓу нормално затворените (NC), нормално отворените (NO) и надворешните пилот режими преку едноставна замена на капакот. Со голем капацитет на проток, брз одговор и перформанси на високофреквентниот циклус, тој служи како универзален и ефикасен контролен вентил за вакуумски системи, пневматски актуатори со големи отвори и пневматска опрема со повеќе кола.

2. Основни карактеристики на производот

     • Професионална конструкција и сигурно запечатување: Усвојува дизајн со пилот-управуван од 3 порти со структура за заптивање со еластомер со висока еластичност, што обезбедува нула истекување, цврсто исклучување и стабилно долгорочно циклично работење.

     • Широка приспособливост на среден и притисок: Погоден за компримиран воздух и вакуумски средини. Внатрешниот пилот режим поддржува 0,2~0,9 MPa, додека надворешниот пилот режим покриваполн вакуум -101,2 kPa до 0,9 MPa, прилагодувајќи се на различни работни услови под низок притисок и вакуум.

     • Без подмачкување и ниско одржување: Оптимизираниот внатрешен структурен дизајн ја елиминира потребата за подмачкување на маслото, намалувајќи ги дневните трошоци за одржување и избегнувајќи средно загадување, погоден за чисти индустриски сценарија.

     • Двојни режими на потрошувачка на енергија и заштеда на енергија: Стандардна DC моќност е само 4W; нискомоќните и долгорочните типови со енергија постигнуваат1,8W ултра ниска потрошувачка на енергија, ефикасно ја намалува потрошувачката на енергија што работи на опремата.

     • Супериорни перформанси со голем проток: Максималниот ефективен проток C-вредноста достигнува 38 dm³/(s·bar) и Cv вредност до 9,8. Поддржува спецификации со повеќе калибар со ефективна пресечна површина до 210 mm², задоволувајќи ги барањата за брза вентилација со висок проток на големите пневматски компоненти.

     • Флексибилно функционално префрлување: Функцијата на вентилот може слободно да се конвертира меѓу NC (нормално затворени), NO (нормално отворени) и надворешни пилот режими само со замена на горниот капак, остварување повеќенаменски на еден вентил и намалување на трошоците за залиха на моделот.

     • Мулти-функционална апликација: Може да се користи како конвенционален контролен вентил за вклучување-исклучување, како и како вентил за избор и дистрибутивен вентил под конфигурација на надворешен пилот, со исклучително висока компатибилност со сцената.

3. Целосни технички спецификации

4. Електрични спецификации

 4.1 Номинален напон

     • AC напон: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC напон: 12V, 24V

  4.2 Потрошувачка на енергија

     • Стандарден DC: 4 W

     • Ниска моќност (тип Y): 1,8 W

     • Долгорочна енергија (тип Е): 1,8 W

     • AC: Inrush 12,7VA / Држење 7,6VA

  4.3 Метод на поврзување

     • Тип G: Директно излезни жици

     • Тип D: Тип на DIN штекер (опционално со индикаторско светло / заштита од пренапон)

5. Правила за кодирање на модели и толкување

  Пример за типичен модел: VG342-04G-1A

     • VG342: Сериска шифра за 3-насочен електромагнетниот вентил со голем проток на пилот-управуван

     • Код за големина на порта: 04=1/2", 06=3/4", 10=1"

     • Тип на жици: G=Директен штекер, D=DIN приклучок

     • Код на напон: 1=AC100V, 4=AC220V, 6=DC24V

     • Режим на кола: A=нормално затворено (NC), B=нормално отворено (NO), R=Надворешен пилот

6. Типични сценарија за примена

     • Контрола на вакуумски систем: Совршен за вакуумски вшмукувачки чаши, вакуумски генератори и автоматизирани кола за држење и ослободување на вакуум.

     • Пневматски активатори со голем проток: Соодветен со цилиндри со големи отвори и пневматски држачи за да се реализира брзо и моќно пневматско дејство.

     • Кола на течност со низок и микро притисок: Стабилна контрола за пневматски системи и системи за пренос на течност со низок притисок.

     • Систем на вентили на колектор: Се користи како главен контролен вентил и вентил за избор/дистрибуција за интегрирани пневматски системи со повеќе кола.

     • Високофреквентна опрема за заштеда на енергија: Погоден за автоматизирана опрема која бара често вклучување-исклучување и долгорочна работа со енергија за заштеда на енергија.

Резиме на една реченица

     Електромагнетниот вентил со 3 насоки управуван од пилотската серија SOLH VG342 интегрираголем проток, вакуумска компатибилност, ниска потрошувачка на енергија и функции за префрлување во повеќе режими, како високо-перформансен, штедлив и разновиден контролен вентил на јадрото за вакуумски системи, пневматски кола со голем проток и автоматизирана опрема со висока фреквенција.
