Бренд:SOLH од Richge Technology

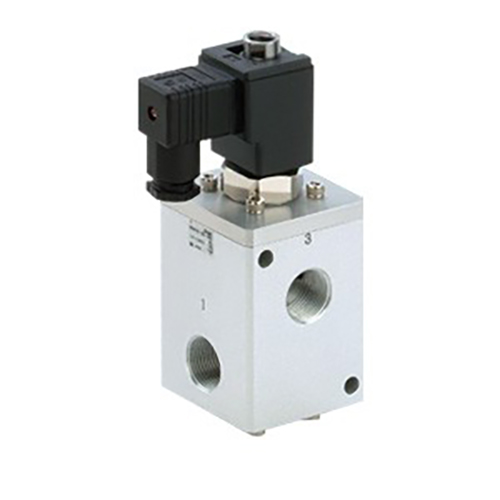

Развиена и произведена од SOLH под Richge Technology, серијата VCH400 (најчесто се нарекува VCH410) е електромагнетниот вентил со 3 порти со пилот кој работи со висок притисок. Специјално дизајниран за цевководи за компримиран воздух и инертен гас со среден и висок притисок, има максимален номинален работен притисок до 5,0 MPa, извонреден капацитет на проток и стабилни перформанси на префрлување под висок притисок, служејќи како основна контролна компонента за полнење со висок притисок, вентилација и префрлување под притисок на индустриска опрема.
|
Тоаем |
Детали за спецификација |
| Структура на вентилот |
3-порти, пилот-попет тип, полиуретанска еластомерна заптивка |
| Применлив медиум |
Компримиран воздух, инертен гас (Не е компатибилен со корозивен гас) |
| Опсег на работен притисок |
0,5-5,0 MPa; Максимален доказ притисок: 5,0 MPa |
| Проточни перформанси |
Порта G1/2: Ефективна пресечна површина 100–110 mm², Cv 5,3–5,8G3/4 & G1 порта: Ефективна пресечна површина 110–120 mm², Cv 5,8–6,3 |
| Стандардна нишка за пристаниште |
G1/2, G3/4, G1 (ISO 1179-1 стандардна паралелна G нишка) |
| Изведба на одговор |
Отстапување на одговорот ≤ ±2 ms; Префрлување на DC серпентина во неколку ms; Доцнење на исклучувањето на серпентина наизменична струја 20–30 ms |
| Работна температура на околината |
5 ~ 80 ℃ |
| Одделение за заштита |
Конструкција отпорна на капки, еквивалентна на IP65 |
| Оценет работен век |
До 10 милиони префрлувачки циклуси |
| Отпорност на вибрации и удари |
Отпорност на вибрации: 300 m/s²; Отпорност на удар: 100 m/s² |

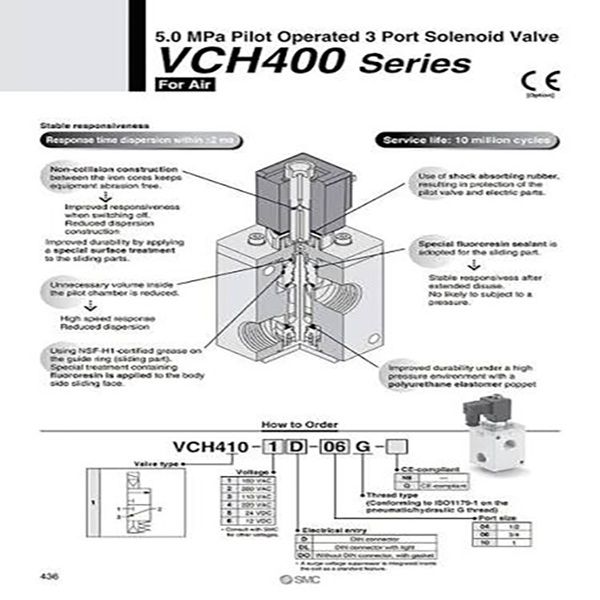

Код на моделот Пример:VCH410-06-5D
--VCH410: Основен код на серијата
--06: Код за големина на порта (G3/4)
--5D: DC24V напојување + DIN електричен конектор Шифрите на наставката ги покриваат големината на портот, напонот на серпентина и типовите на терминали за жици за целосна диференцијација на конфигурацијата.
Функционална класификација
--VCH410 (нормално затворено NC): Излезната порта автоматски се отвора кога е исклучена, идеална за контрола на вклучување-исклучување на главниот довод на воздух.
-- Може да се користи како вентили за избирање и контрола на јамката за полнење и вентилација; Позадинскиот притисок и опсегот на притисокот на префрлување мора да се потврдат пред дизајнот на цевките.
--Приоритизирајте ја потврдата на основните параметри: работен притисок, големина на навојот на пристаништето, функција NC/NO, напон на серпентина и интерфејс за електрични жици.
--За префрлување под висок притисок или работни услови за конверзија на двојни висок/низок притисок, усогласете се со регулаторите за висок притисок од серијата SOLH VCHR за да се стабилизира притисокот на средното коло.
--Потребно е снабдување со чист сув воздух со прецизност на филтрација ≤5 μm; маглата за масло и нечистотиите од честички ќе го забрзаат абењето на заптивките и драстично ќе го скратат работниот век.
--Забранета ориентација на монтирање: серпентина не смее никогаш да биде свртена надолу, за да се избегне прашина, вода и туѓи честички да влезат во склопот на арматурата и да предизвикаат заглавување.
-- Стандарден вртежен момент за затегнување на конецот:
*G1/2, G3/4 порти за навој: 28–30 N·m
*Приклучок за навој G1: 36–38 N·m
-- Периодично проверувајте ги перформансите на запечатувањето и затегнатоста на електричните жици.
--Вклучете го целосниот циклус на префрлување еднаш на секои 30 дена за да спречите адхезија и блокирање на калемите предизвикани од долготрајна статичка состојба.
Електромагнетниот вентил со 3 порти со висок притисок пилот SOLH VCH410 поддржува работен притисок до 5,0 MPa, опремен со полиуретанско еластично запечатување, порти со голем проток G стандарден и работен век од 10 милиони циклуси, сигурен наменски прекинувачки вентил за среден и висок притисок воздух и индустриски контролни кола за полнење и инертен гас.
