Цилиндар со затка со фиксна висина од серијата TWQ | Компактен лесен и среден цилиндар за стопирање

Марка: SOLH од Richge Technology

1. Преглед на производот и основни структурни карактеристики

     Серијата SOLH TWQ е цилиндар со фиксна висина за монтирање оптимизиран за лесни и средни автоматизирани транспортни линии. Се одликува со компактна структура на каросеријата, четири опционални типови на краеви на шипки, достапност на хидрауличен тампон и опционална механичка функција за самозаклучување. Погоден за запирање на палети од 10–150 kg и алат, ограничување на станицата и позиционирање на пренос, TWQ цилиндерот служи како стандардно решение со високи перформанси за сценарија за автоматизација со лесни и средни оптоварувања.

 1.1 Дизајн со фиксна висина на монтирање

     Вграденото тело со фиксна висина обезбедува брза и едноставна инсталација со висока прецизност на позиционирање кое се повторува. Совршено се совпаѓа со стандардизираните распореди на транспортната станица, елиминирајќи ги процедурите за прилагодување на висината и подобрувајќи ја ефикасноста на распоредувањето на лице место.

 1.2 Четири разновидни типови на краеви на прачки (основна предност)

     • Б Тип на рамен прачка: Структурата на рамна клипна шипка против ротација обезбедува стабилни перформанси за запирање и силна ексцентрична отпорност на оптоварување, одржувајќи точно позиционирање под услови на странична сила.

     • C Тркалезна шипка Тип: Задебелена цврста тркалезна клипна шипка со зголемена отпорност на удар, специјално дизајнирана за работни услови со голема странична сила и прецизни барања за позиционирање на алатот.

     • R Тип на рачка на ролери: Структурата за контакт со лост + тркалање го минимизира ударот за запирање со непречено движење на тркалање, идеално за континуирано работење на транспортната линија со голема брзина.

     • K Прилагодлив тип на лост на тампон: Вградениот прилагодлив хидрауличен тампон овозможува слободно прилагодување на отпорот на придушување за да се прилагоди на работните парчиња со различна тежина и брзини на пренесување, постигнувајќи оптимален ефект на меко запирање за променливи работни услови.

  1.3 Изборна функција за самозаклучување (R/K верзија)

     Верзиите со валјак и тампон лост поддржуваат опционална механичка самозаклучувачка структура. По запирање на ударот на работното парче, цилиндерот автоматски ја заклучува рачката за да спречи враќање и назад туркање, ефикасно елиминирајќи го поместувањето на работното парче и значително ја подобрува стабилноста и конзистентноста на транспортната станица.

 1.4 Компактна големина и издржлива структура

     Телото на цилиндерот прифаќа тврда анодизирачка обработка, додека клипната шипка има тврда хромирана облога, обезбедувајќи одлична отпорност на абење и отпорност на удар. Стандардна работа без масло се прилагодува на чисти производни средини и сценарија за заварување отпорни на прскање. Резервираните жлебови на сензорите од четирите страни овозможуваат инсталација на магнетен прекинувач без структурни пречки за флексибилен распоред.

  1.5 Различни режими на работа

     Изборниот стандарден режим со двојно дејство и режимите со едно дејство (продолжување на пролетта / повлекување на пролетта) покриваат автоматско возење велосипед, безбедносна заштита при исклучување и барања за привремено запирање, кои одговараат на различните индустриски контролни логики.

2. Целосни правила за именување на моделот и примери за нарачка

  1. Примери за типични модели: TWQ32-20SB, TWQ50-30RK-F

 2. Примери за стандарден редослед

     • Стандарден модел на рамен прачка: TWQ32-20SB (дупнатина φ32, удар од 20 mm, рамен крај на шипката на столб, гумен тампон)

     • Модел со прилагодлив бафер со самозаклучување: TWQ50-30RK-F (б50 отвор, удар од 30 mm, прилагодлива хидраулична лост за тампон, со функција за самозаклучување)

3. Општи технички параметри (20℃, 0,5MPa стандардна состојба)

  3.1 Основни спецификации

     • Режим на работа: двојно дејство, едно дејство (продолжување на пролетта / повлекување на пролетта)

     • Опсег на работен притисок: 0,05~1,0MPa; Доказ притисок: 1,5MPa

     • Температура на околината: -10℃~60℃ (околина без мраз)

     • Конфигурација на баферот: S = Гумен тампон со двоен крај; K = Прилагодлив хидрауличен тампон + гумен тампон со двоен крај

     • Режим на подмачкување: Работа без масло

     • Начин на инсталација: Стандардна монтажа на прирабница со фиксна висина

 3.2 Стандардна комбинација на отвори и удари

  3.3 Теоретска сила на запирање (Единица: N @0.5MPa)

  3.4 Тежина на производот (Единица: kg @ стандарден удар)

4. Упатства за конфигурација и избор на јадрото

  4.1 Избор на тип на крај на прачка

     • Б рамен тип на колона (препорачано): Дизајн против ротација и висока стабилност, погоден за лесни товари (10–80 kg) и работа со мала брзина (≤0,3 m/s) без очигледен страничен удар.

     • C Тип на тркалезна колона: Задебелена структура на прачка со силна отпорност на удар, идеална за алатирање сценарија за позиционирање со голема странична сила.

     • R Тип на рачка на ролери: Перформанси со мал удар и непречено тркалање, совршени за транспортни линии со голема брзина (≤0,5 m/s) и лесно оптоварување (30–100 kg).

     • K Прилагодлив тип на лост на тампон: Приспособливо амортизирање и супериорна отпорност на удар, дизајниран за средни оптоварувања (50–150 кг), работни услови за старт-стоп со висока фреквенција и нестабилна брзина.

  4.2 Избор на функција за самозаклучување

     • F Тип на самозаклучување (се препорачува за автоматски линии): Достапно само за верзии со лост R/K. Спречува враќање на работното парче и поместување на станицата, значително ја подобрува стабилноста на континуираното работење на автоматизираните линии.

     • Тип што не се заклучува: Ефтино решение за сценарија со мало обратно влијание и рачно ресетирање, не се препорачува за целосно автоматски производствени линии.

  4.3 Избор на режим на работа

     • Двојно дејствување: Максимална сила на запирање со двонасочно контролирано дејство, погодна за сценарија со висока фреквенција и целосно автоматска контрола.

     • Едноделно (пролетно продолжување): Автоматски се проширува за да ги запре работните парчиња по прекин на струја, давајќи приоритет на безбедноста за опасните станици и апликациите за заштита од исклучување.

     • Едноделно (Spring Retract): Запира со довод на воздух и автоматски се ослободува кога е исклучен, приспособен за нормално отворени транспортни линии и задачи за привремено запирање.

5. Типични сценарија за примена

     • Лесни и средни транспортни линии: Се применува за запирање, ограничување и пренос на позиционирање на палети од 10–150 кг и плочи за алати во електрониката, апаратите за домаќинство и прехранбената индустрија.

     • Линии за ракување со материјали со голема брзина: Структурата на рачката R/K обезбедува непречено запирање без удари за работните парчиња со голема брзина со лесно оптоварување (≤0,5 m/s) на транспортерите со валјак и лента.

     • Автоматски станици за опрема: Компактно тело за лесна инсталација, широко користено за ограничување на полнење/растоварување на машински алат, позиционирање на монтажната станица и запирање на инспекциската станица.

     • Линии за пакување и логистика: Идеален за запирање на картонски и материјални кутии, блокирање на дивергентни станици и позиционирање на натрупување, со високи перформанси и ниско одржување.

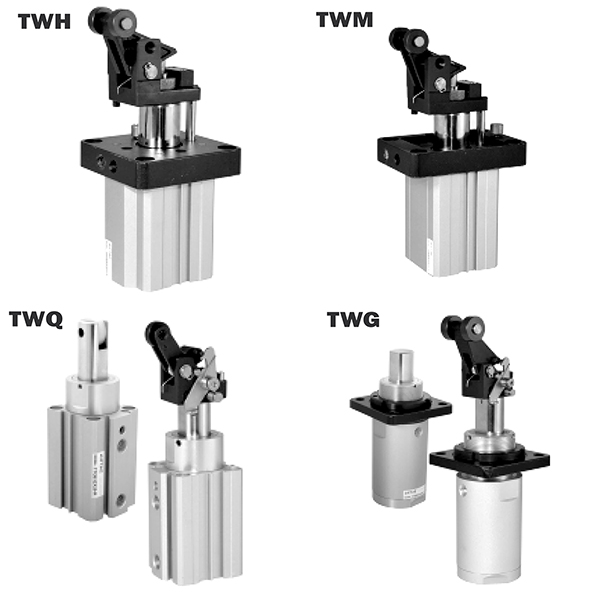

6. Брза споредба на серијата TWQ vs TWH/TWM

7. Водич за брз избор во 3 чекори

     1. Избор на големина на дупката: Изберете ја дупката според тежината на работното парче со 200% безбедносен фактор (теоретска сила на запирање ≥ вистинско оптоварување × 2). Изберете φ25/φ32 за товар под 80 кг; изберете φ40/φ50 за товар од 80–150 кг.

     2. Род крај и избор на тампон: Прифатете Б рамна шипка + S гумен тампон за сценарија со мала брзина со лесно оптоварување; изберете тип на ролери R за брзи линии со лесно оптоварување; изберете K прилагодлив тип на тампон за работни услови со средно оптоварување и висока фреквенција.

     3. Избор на функционална конфигурација: Опреми F самозаклучување за автоматски производствени линии; изберете режим со двојно дејство за циклична контрола со висока фреквенција; прифатете го режимот за продолжување на пружината со едно дејство за заштитните станици со приоритет на безбедност и исклучување.

Резиме на една реченица

     Цилиндарот за затка со фиксна висина од серијата SOLH TWQ има компактен дизајн, компатибилност со повеќе шипки и опционални функции за самозаклучување и прилагодлив тампон, обезбедувајќи високи перформанси, стабилни и флексибилни решенија за запирање за лесни и средни автоматизирани транспортни системи со високи перформанси.
