Цилиндар за шипки со триаксијален водич од TC | TCL/TCM пневматски цилиндар против торзија со висока ригидност

Марка: SOLH од Richge Technology

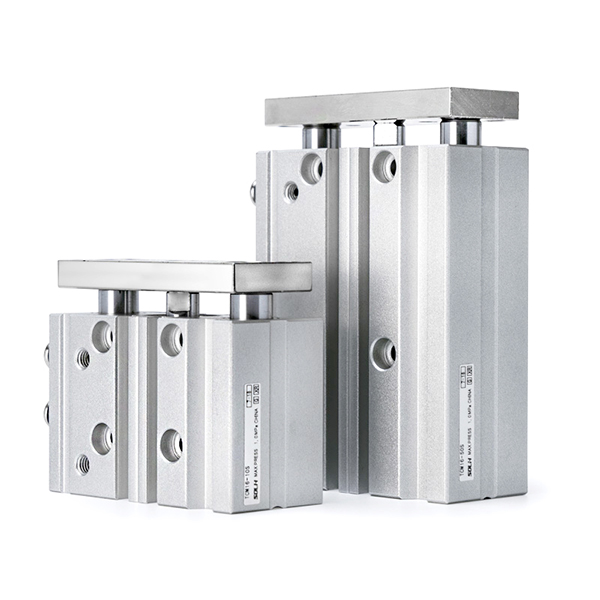

Преглед на производот и основни структурни карактеристики

     Серијата SOLH TC е цилиндар со триаксијален водич со високи перформанси, кој усвојува интегрирана двојна водилка + структура на централна клипна шипка. Со ултра висока цврстина, одлична способност против торзија, силна отпорност на странично оптоварување и прецизна прецизност на позиционирање, оваа серија покрива целосен опсег на отвори од φ6mm до φ100mm, вклучувајќи два основни модели: тип на прецизен топчест лежиште TCL и тип на тешко лежиште на лизгање TCM. Широко се користи за компактно туркање, подигање, запирање и прецизни станици за преведување, служејќи како совршена замена за серијата SMC MGP во стандардните сценарија за автоматизација.

Клучни структурни предности

• Триаксијална структура со ултра висока ригидност: Опремена со две челични водечки шипки со висока јачина и една централна клипна шипка, интегрираната триаксијална структура обезбедува повеќе од двојно поголема отпорност на торзија и странично оптоварување од обичните цилиндри. Ефикасно го спречува свиткувањето и поместувањето, прилагодувајќи се на работните услови на ексцентрично оптоварување и попречно влијание со извонредна стабилност.

• Конфигурации на двојни лежишта за целосни сценарија

￮ ТЦL (топчесто лежиште): Ултра ниско триење, ултра мазен удар и стабилна работа со висока фреквенција, идеални за прецизно дигалка, возење велосипед со голема брзина и барања за движење со ниско триење.

￮ ТЦM (лизгачки лежиште): Усвојувајќи ја лизгачката черупка од легура од месинг, се одликува со одлична отпорност на абење, отпорност на удар и толеранција на странично оптоварување, совршено погодна за тешки работни услови, прашина и сопирање.

• Интегриран тенок и компактен дизајн: Единицата за возење и единицата за водење се високо интегрирани за да се минимизира севкупниот простор за инсталација. Двојните влезови за воздух на горните и страничните површини поддржуваат флексибилен распоред на цевките, прилагодувајќи се на различните насоки на цевководот на самото место и на компактните структури на опремата.

• Високопрецизно повторено позиционирање: Дупките за прецизно позиционирање се резервирани на основата, задната крајна страна и плочата за фиксирање за да се обезбеди ултра висока прецизност на позиционирањето на повторувањата. Четиристраните жлебови на магнетниот прекинувач поддржуваат повеќенасочна инсталација на прекинувачот, овозможувајќи флексибилно и сеопфатно откривање на положбата на ударот.

• Стандардна премиум конфигурација: Вграден магнетен прстен (стандарден S магнет), гумени бафери со двоен крај и дизајн без одржување без масло, усогласен со стандардите за чиста работа на работилницата. Дизајнот со двојно дејство со стандарден удар кој се движи од 5 mm до 500 mm ги покрива речиси сите конвенционални автоматизирани потези на возење.

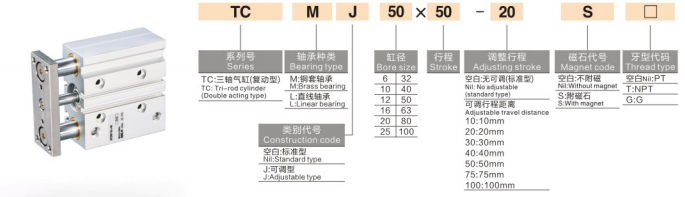

Целосни правила за именување на моделот

Примери на модели: TCM20-50S | TCL16-30J-20S-Т

Референтни примери за стандардна нарачка

• ТЦM25-75S: отвор од 25 mm, удар од 75 mm, тип на лежиште со вграден магнет

• ТЦL20-50J-20S: отвор од 20 mm, стандарден удар од 50 mm, прилагодлив удар од 20 mm, прецизен тип на топчесто лежиште со магнет

• ТЦM32-100S-T: отвор од 32 mm, удар од 100 mm, тип на лежиште на лизгање со отпорност на висока температура

Стандардни основни технички параметри

(Стандардни услови за тестирање: 20℃ нормална температура, 0,5MPa номинален притисок)

1. Општи параметри за изведба

• Режим на работа: Двојно клипно движење

• Опсег на работен притисок: 0,1~1,0MPa; Доказ притисок: 1,5MPa

• Температура на околината: -20℃~70℃ (конвенционална средина без мраз); -20℃~120℃ (-T верзија со висока температура)

• Работна брзина на клипот: 50~500mm/s (φ6~63 мал и среден отвор); 50~400 mm/s (φ80/100 голема дупка)

• Баферски режим: Стандарден гумен тампон со двоен крај; опционален тампон за воздушно перниче за сценарија со големо влијание

• Режим на подмачкување: Работа без одржување без масло, погодна за чисти индустриски средини

2. Теоретски податоци за потисок (@0,5MPa, единица: N)

3. Податоци за тежината на производот (50мм удар, единица: kg)

Споредба на избор на јадро на TCL наспроти TCM

Методи за монтирање и типични сценарија за примена

1. Флексибилен дизајн со повеќе монтирање

• Директно монтирање на телото: Резервирани отвори за завртки на дното, страничните и крајните лица за директно прицврстување без потреба од дополнителни држачи, што овозможува брзо склопување и расклопување за инсталација на лице место.

• Изборни помошни додатоци: Достапни се додатоци за монтирање на прирабница (F) и ножен држач (L), кои поддржуваат флексибилен хоризонтален и вертикален распоред за да се приспособат на различни структурни дизајни на опремата.

2. Основни индустриски апликации

• Автоматизација на транспортната линија: Запирање на работното парче, подигање материјал и позиционирање на палети; силната отпорност на удар и перформансите против поместување обезбедуваат стабилно пренесување и ограничување на работата.

• 3C Електронска прецизна обработка: Ракување со ПХБ, позиционирање на стегање на терминалот и лесен превод на работното парче; високата прецизност против ротација гарантира прецизно склопување и обработка со нула отклон.

• Машини за пакување: Возење на преградите на материјалот, префрлување на портата на силосите и туркање материјал на кратки растојанија; компактното тело совршено се прилагодува на високо интегрираниот распоред на опремата за пакување.

• Општа индустриска автоматизација: Кревање на жига, исфрлање на дел и ексцентрично возење на товар; ги интегрира функциите на цилиндарот и водичот за да ги замени традиционалните комбинации на сплит цилиндар + водилка, поедноставувајќи ја структурата на опремата и намалувајќи ги трошоците.

Споредба за замена на серијата TC против SMC MGP серијата

Водич за брз избор во три чекори

1. Избор на големина на дупката: Пресметајте го потребниот потисок според вистинскиот работен товар; изберете ја големината на отворот со теоретски потисок ≥ реално оптоварување × 1,5, со резервација на 50% безбедносна маржа за да се избегне работењето со преоптоварување.

2. Избор на тип на лежиште: Изберете TCL топчесто лежиште за прецизно позиционирање и високофреквентни сценарија за непречено возење велосипед; изберете TCM лизгачки лежиште за тешки работни услови, правливи и тешки работни услови.

3. Избор на функционална конфигурација

￮ Барање за фино прилагодување на ударот: изберете приспособлив удар од типот J (прилагодлив опсег од 0~50 mm)

￮ Барање за откривање позиција: изберете конфигурација на магнет S + повеќенасочни магнетни прекинувачи (може да се инсталираат четири страни)

￮ Работно опкружување на висока температура: изберете -T опција отпорна на висока температура (-20℃~120℃)

Резиме на една реченица

      Цилиндарот со триаксијална водечка шипка од серијата SOLH TC интегрира висока цврстина, отпорност на супер странично оптоварување и високопрецизни перформанси против ротација, со двојни опции за лежиште и прилагодливи опционални функции за движење и висока температура, служејќи како најисплатлива директна замена за серијата SMC MGP за автоматизирање на возење, позиционирање и подигање на цела сцена.
