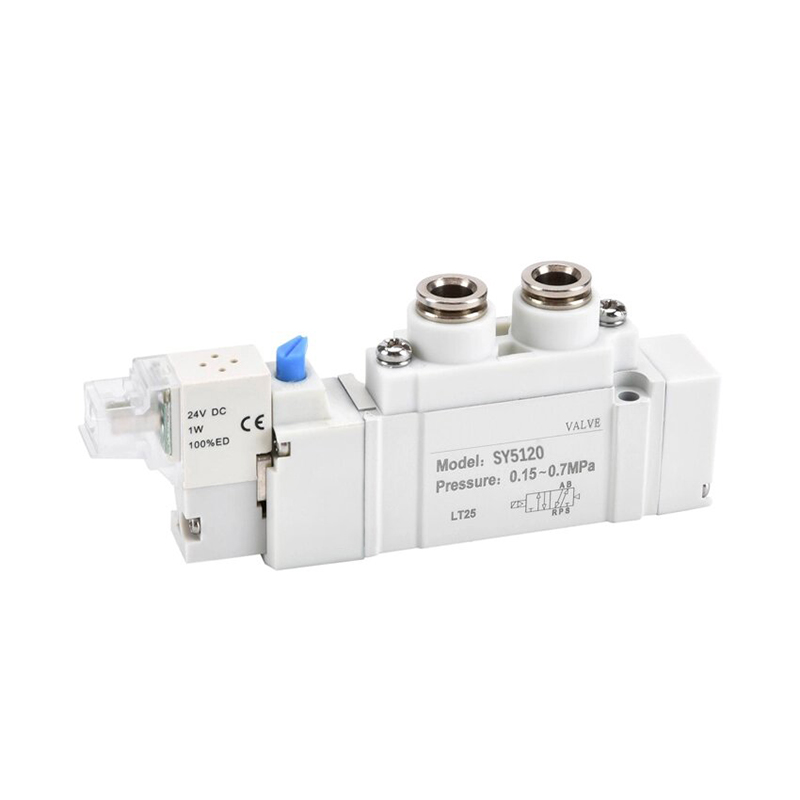

Електромагнетниот вентил со 5 порти со пилот од серијата SY

Бренд:SOLH од Richge Technology

Позиционирање на производот

     Серијата SOLH SY е електромагнетниот вентил со 5 порти управуван од пилот, со ултра компактно тело, ултра ниска потрошувачка на енергија и значително надграден капацитет на проток. Служи како основна компонента за контрола на насочувањето за вкрстување на цилиндрите и префрлување на пневматско коло на целата автоматизирана производна опрема, целосно заменлива со оригиналната серија SMC SY.

Класификација на големината на целата серија и опсег на совпаѓање

Универзални основни технички спецификации

  1. Видови кола:

     -- 5/2-насочен (една пружина враќање / двојна калем за заклучување);

     -- 5/3 насоки (3 централни функции: централно затворено / Централен издув/напојување со централен притисок)

  2. Опсег на работен притисок

     -- Внатрешен пилот: 0,1 ~ 0,7 MPa

     -- Надворешен пилот (компатибилен со вакуум): -100 kPa ~ 0,7 MPa

  3. Работна температура: -10 ~ 50 ℃ (без мраз во изворот на воздух)

  4. Потрошувачка на енергија на серпентина: Стандардна калем 0,35W; калем со мала моќност за заштеда на енергија само 0,1W

  5. Степен на заштита: Приклучок за приклучок IP65; Основа за монтирање на колектор IP67

  6. Животен век на услуга: калем за запечатување празнини до 200 милиони циклуси; еластична заптивка до 70 милиони циклуси

  7. Стандардни опции за напон: DC12V / DC24V (масовна мејнстрим); AC110V / AC220V

Предности на структурни и основни перформанси

  1. Структура на монтирање на колектор за брзо приклучување

     -- Директно закачете се на колекторската основа од серијата SS5Y, брзо склопување и расклопување, лесно одржување со еден вентил без расклопување на целиот остров на вентилите.

  2. Калем со ултра ниска заштеда на енергија

     -- Изборен калем со ниска моќност од 0,1 W, генерирање на ниска топлина, совршено погоден за долгорочни работни услови со континуирано напојување, значително намалување на фабричкиот компримиран воздух и трошоците за струја.

  3. Големо оптимизиран тркач со висок проток

     -- Внатрешен оптимизиран дизајн, капацитетот на проток се зголеми за околу 80% во споредба со електромагнетните вентили од старата генерација, остварувајќи поголема брзина на продолжување/повлекување на цилиндарот без губење на притисокот.

  4. Вграден пилот-филтер екран

     -- Интегрирана мала филтер мрежа на влезот на пилот вентилот за блокирање на прашината и нечистотиите, ефикасно намалувајќи ја стапката на дефект на заглавување на калемот и продолжувајќи го работниот век.

  5. Мулти-насочен флексибилен распоред на порта

     -- Воздушните приклучоци достапни на страничните / горните / долните три насоки, слободно приспособете го насочувањето на цевките за да избегнете механички пречки во рамките на компактната опрема.

  6. Интеграција на островот на модуларен вентил

     -- Совршено усогласен со SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 серии со повеќестациски бази на колектор, реализира централизирано унифицирано довод на воздух и издувни гасови, уреден распоред на жици и заштедува простор за инсталација на кабинетот.

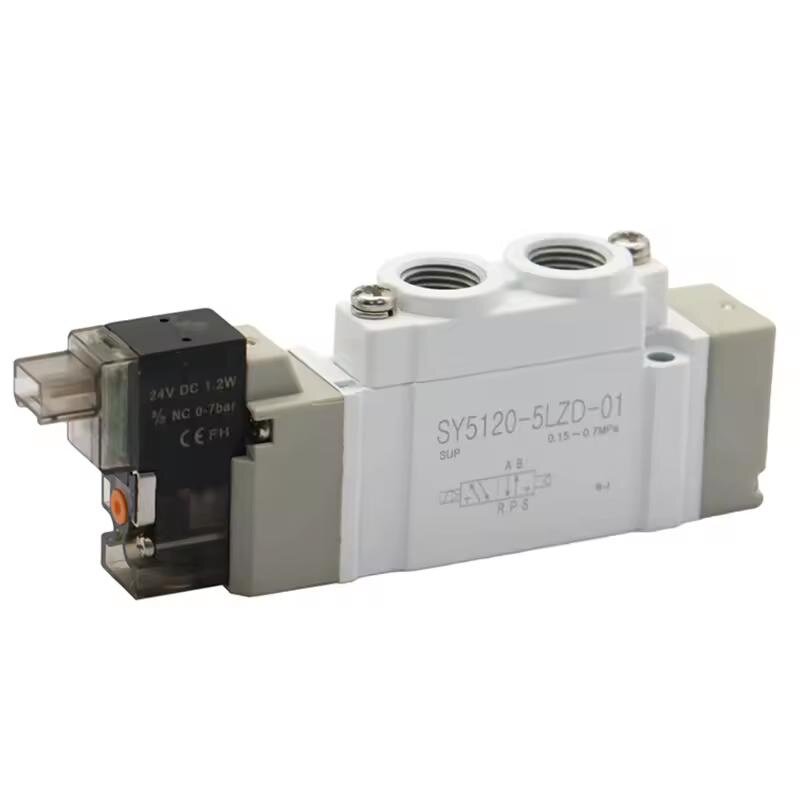

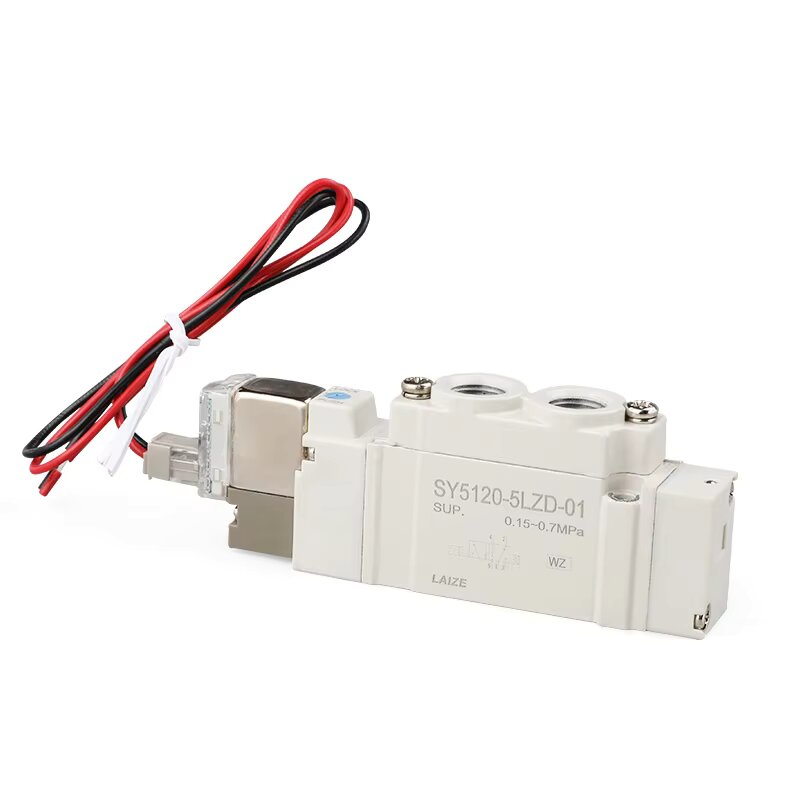

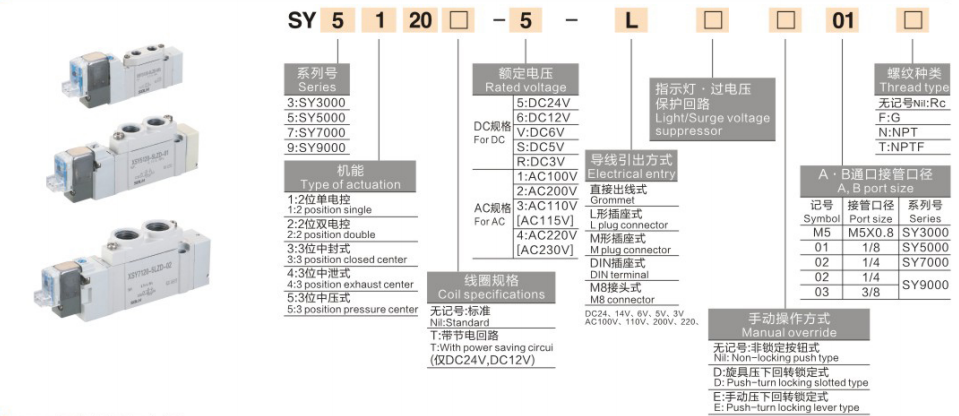

Целосно правило за кодирање на моделот (пример: SY5120-5LZD-01)

  1. SY: Сериски код на електромагнетниот вентил со 5 порти со пилот

  2. 5: Број на серии со големина (5 = средна серија SY5000)

  3. 1: Код на функцијата на колото

     1 = 5/2 единечна спирална пружина враќање;

     2 = 5/2 двојна калем за прицврстување;

     3 = 5/3 три-позиционен вентил

  4. 2: Внатрешна структурална основна шифра

  5. 0: Стандарден тип на монтирање на основата

  6. 5: Шифра на напон на серпентина (5 = DC24V, мејнстрим)

  7. LZ: Сокет и конфигурација за заштита

     L = штекер во форма на L; Z = вграден LED индикатор + коло за заштита од пренапон

  8. D: Рачна шифра за отфрлање (работа со шрафцигер за заклучување со туркање)

  9. 01: Големина на конец на порта (01 = Rc1/8")

Типични сценарија за индустриска примена

     -- Автоматизирани производни линии за склопување, прецизна полупроводничка опрема, машини за пакување

     -- Производни линии за печат и заварување на автомобили, инструменти за медицинско тестирање

     -- Пневматски роботски држачи, линеарни лизгачки цилиндри, ротирачки индексирачки актуатори

     -- Префрлување напред/повлекување на цилиндарот, вклучување-исклучување на пневматско коло и контрола за регулирање на брзината

Една реченица

     Резиме 5-портен електромагнетниот вентил со пилот-управуван од серијатаSOLH SY покрива SY3000/SY5000/SY7000/SY9000 со целосен опсег на големини со калем за заштеда на енергија од 0,1W, IP65/IP67 отпорен на прашина и водоотпорна оценка, 80% поголема компатибилност на протокот од старите модели со приклучок, универзална контрола5 и човекова контрола вентил за автоматизација на цилиндрите во електрониката, автомобилската индустрија, пакувањето и медицинската опрема.
