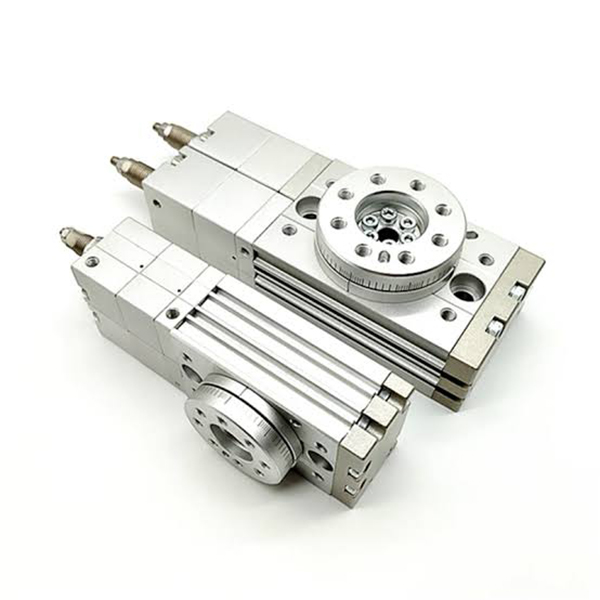

Ротационен цилиндар со три позиции од серијата MSZ | Пневматски актуатор на Rack & Pinion

Марка: SOLH од Richge Technology

1. Преглед на производот и позиционирање на јадрото

  Серијата SOLH MSZ е професионален цилиндар за ротирачка маса со багажник специјално дизајниран запозиционирање со три позиции. Се одликува со уникатна функција за тројно запирање лево/средно/десно (0° / Средно застанување / 180°), со што се решава болката во позиционирањето што стандардните ротирачки цилиндри во две позиции не можат да постигнат запирање во средината на ударот. Контролиран со единечен 5/3-насочен електромагнетниот вентил со среден притисок без конфигурација на колото со двоен вентил, тој во голема мера го поедноставува распоредот на пневматскиот систем. Средната положба поддржува фино прилагодување ±10°, додека двата краја реализираат подесување на аголот од 0~95°, што го прави оптимално пневматско решение за пренасочување, сортирање, индексирање на повеќе станици и сценарија кои бараат задолжително средно позиционирање.

  Јадро за брз избор на серијата 1.1

Позиционирање на основни производи: Реализира прецизна ротација со три застанувања од 0° (лево) → средна (централно) → 180° (десно) со прилагодлива средна положба за да се задоволат барањата за флексибилно позиционирање со повеќе агли.

2. Основни технички параметри (SOLH стандард)

  2.1 Основни спецификации

     • Големина на дупката: 10/20/30/50

     • Режим на работа: Двојно дејство, со двојна решетка и шип, три позиции за средно стоп

     • Работен притисок: 0,2~1,0MPa (Тип на гумен тампон); 0,2~0,6MPa (тип на хидрауличен тампон)

     • Доказ притисок: 1,05 MPa

     • Работна температура: 0℃~60℃ (без средина за замрзнување)

     • Агол на замавнување: 0~95° за еден крај, вкупен прилагодлив агол 0~190°

     • Прилагодување на средно стоп: ±10° фино подесување врз основа на централната положба

     • Точност на позиционирање: ±0,02mm (MSZA Високопрецизен тип); ±0,05mm (MSZB основен тип)

     • Режим на подмачкување: Работа со само-подмачкување без масло

     • Пристаниште нишка: M5×0,8 (10/20 отвор); M8×1,25 (30/50 отвор)

  2.2 Излезен вртежен момент и дозволено оптоварување (0,5 MPa)

  2.3 Капацитет за апсорпција на пуферска енергија

3. Структурни карактеристики и принцип на работа со три позиции

  3.1 Основни структурни предности

     • Структура со средна стоп со двојна решетка и двоклип: Усвојува опрема за возење со двојна решетка и независен дизајн на клипот за средно стоп, елиминирајќи го повратниот удар и дава стабилен и постојан вртежен момент при префрлување во три позиции.

     • Интегриран дизајн на ротациона маса: Опремен со отвори за позиционирање на игличките за директно монтирање на работното парче, со висока цврстина и едноставна и брза инсталација без дополнителни тела.

     • Централна шуплива дупка: Вградена централна пропустлива дупка (Ø6~Ø12), овозможувајќи уредно поминување на воздушните цевки и електричните жици, реализирајќи интегрирани жици и цевки.

     • Независно прилагодување на аголот: Опремен со професионални завртки за прилагодување, поддржувајќи независно фино подесување на левиот/десниот гранични агли и положбата на средна стоп, реализирајќи флексибилна калибрација на аголот.

     • Стандардни слотови за магнетни прекинувачи: Стандардно резервирани жлебови од двете страни, компатибилни со магнетните прекинувачи D-M9B и D-A93, кои овозможуваат откривање во реално време на три позиции лево/средно/десно за автоматско поврзување на сигналот.

  3.2 Принцип на контрола на три позиции (основна предност)

   Серијата MSZ бара самоеден 5/3-насочен електромагнетниот вентил со среден притисок за да се реализира префрлување во три позиции, не е потребно префрлување со двоен вентил или сложено воздушно коло, што ја поедноставува структурата на системот и ја намалува вкупната цена на опремата.

     1. Лева позиција (0°): Електромагнетниот вентил довод на воздух од левата станица, довод на воздух од една страна и издув од обратна страна, што ја поттикнува ротационата маса точно да се заклучи на 0° левата гранична положба.

     2. Десна позиција (180°): Електромагнетниот вентил десната станица довод на воздух, обратно дејство на воздушното коло, придвижување на ротационата маса да се ротира и заклучи на десната гранична положба 180°.

     3. Позиција на средно стоп (М): Средна станица на електромагнетниот вентил, двете страни на цилиндерот се под притисок истовремено. Ротациониот клип одржува рамнотежа на силите, а независниот клип со средно стоп ја турка и заклучува масата во претходно поставената средна положба, остварувајќи стабилно средно позиционирање.

4. Целосни правила за именување на моделот

  Типичен код за модел: MSZB20-R-M9BL

5. Правила за избор и типични апликации

  5.1 Правила за приоритет на избор

     1. Поставете го барањето прво: Изберете серија MSZ за работни услови кои бараат три позиции (лево/средно/десно) застанување; Ротациони цилиндри со две позиции MSQ/HRQ не се применуваат.

     2. Прецизно совпаѓање: Изберете тип MSZA со висока прецизност за сценарија за позиционирање со големо повторување; изберете економичен основен тип MSZB за општи универзални сценарија.

     3. Усогласување на брзина и оптоварување: Прифатете го типот на хидрауличен тампон -R за работа со голема брзина, тешко оптоварување и високо влијание; стандардниот гумен тампон е доволен за работа со мала брзина со лесно оптоварување.

     4. Вчитај верификација: Строго осигурајте се дека вистинското радијално оптоварување, аксијално оптоварување и момент на свиткување се пониски од дозволените вредности за да се избегне заглавување и отстапување на позиционирањето.

  5.2 Типични сценарија за примена

     • Пренасочување и сортирање на работното парче: Реализација на средно позиционирање и дистрибуција на материјалот лево/десно со повеќеаголно префрлување 0°/90°/180°.

     • Индексирање со повеќе станици: Префрлување со три позиции за автоматизирани станици за склопување, откривање и пренос на процеси.

     • Работно парче Превртување и управување: Завршете стабилни дејства на превртување и управување преку 0° → средно → 180° прогресивна ротација.

     • Електронска и автоматизација на пакување: Се применува за затегнување на капачето од шише, позиционирање на чипови, повеќеаголна детекција на производи и опрема за прецизно пакување.

6. Споредба на основните разлики MSZ наспроти MSQ

Резиме на една реченица

     Ротациониот цилиндар со три позиции од серијата SOLH MSZ постигнува ексклузивно лево/средно/десно тројно позиционирање со едноставна контрола со еден вентил, прилагодлив среден агол и висока точност на повторување, што е професионално приспособено решение за автоматско сортирање, индексирање и опрема за позиционирање со повеќе агли.
